TS 35X7.5/5X18 2M/ST/SZ

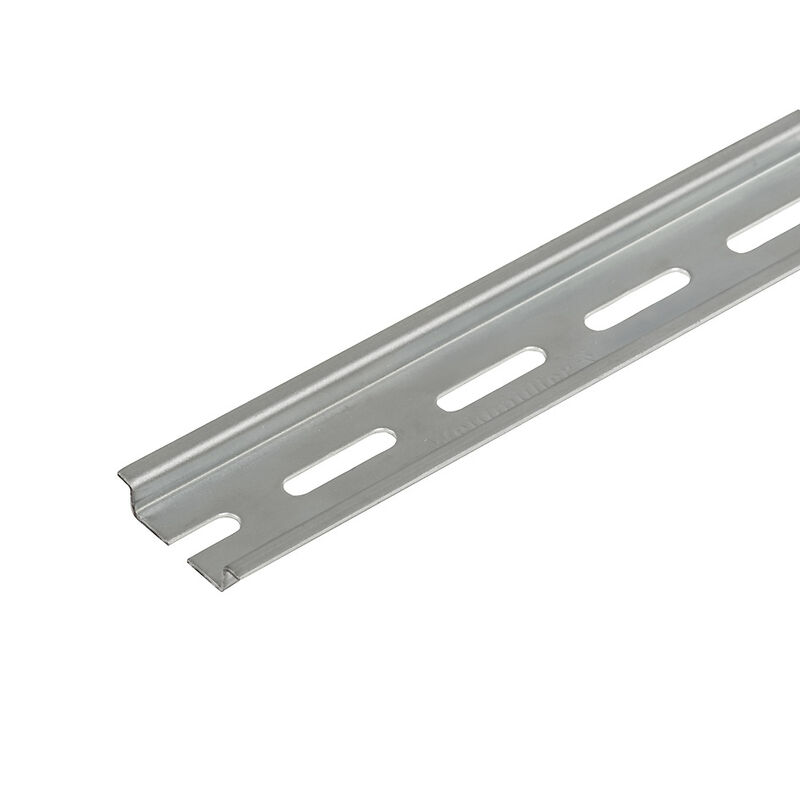

Zdjęcie produktu
Podobny do przedstawionego na ilustracji
TS 35X7.5/5X18 2M/ST/SZ
Zdjęcie produktu
Podobny do przedstawionego na ilustracji
TS 35X7.5/5X18 2M/ST/SZ

TS 35X7.5/5X18 2M/ST/SZ

Szyna zaciskowa, Akcesoria, Stal, ocynkowane galwanicznie i pasywowane, Szerokość: 2000 mm, Wysokość: 35 mm, Głębokość: 7.5 mm

Nr. produktu 1879090000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 20 Produkty pokrewne 19
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Rail profilé Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Version
Szyna zaciskowa, Akcesoria, Stal, ocynkowane galwanicznie i pasywowane, Szerokość: 2000 mm, Wysokość: 35 mm, Głębokość: 7.5 mm
Référence
1879090000
Type
TS 35X7.5/5X18 2M/ST/SZ
GTIN (EAN)
4032248473786
Ilość
40

Wymiary i masa

Profondeur
7,5 mm
Głębokość (cale)
0,295 inch
Hauteur
35 mm
Wysokość (cale)
1,378 inch
Largeur
2 000 mm
Szerokość (cale)
78,74 inch
Masa netto
264,815 g

Temperatury

Température ambiante
-5 °C…40 °C

Zgodność produktu z wymogami środowiska naturalnego

Statut de conformité RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

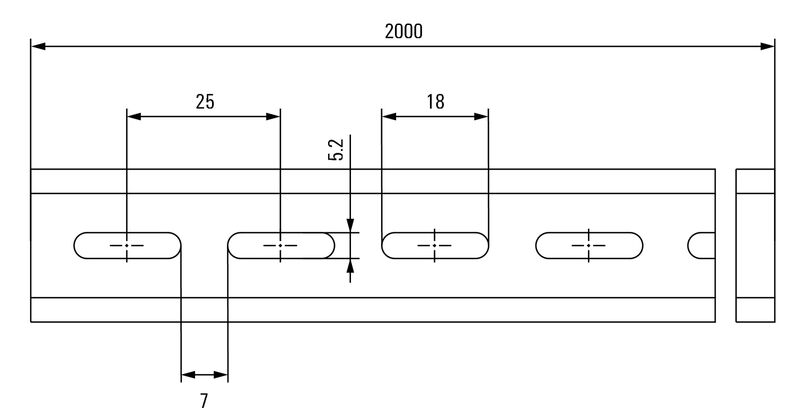

Rail profilé

Anchura de ranura
  • min.:
    5 mm
  • nominal:
    5 mm
  • max.:
    5 mm
Diamètre du trou de perçage
5,2 mm
Długość nacięcia
18 mm
Długość szyny zaciskowej
  • 최소:
    0 mm
  • 공칭:
    2 000 mm
  • 최대:
    2 000 mm
Entraxe de perçage des trous
25 mm
grubość
1 mm
Krátkodobý výdržný proud za sekundu podle IEC 60947-7-2
1,92 kA
La tenue aux courts-circuits correspond à un conducteur E-Cu
16 mm²
Longueur de fente
  • min.:
    18 mm
  • nominal:
    18 mm
  • max.:
    18 mm
Materiał podstawowy
Steel
Normy
DIN EN 60715
Odstępy nacięć
7 mm
Otwór, nacięcie
Tak
Powierzchnia
ocynkowane galwanicznie i pasywowane
Schlitzbreite
5,2 mm
Tragschiene vorgestanzt
Tak
Wskazówka montażowa
montaż bezpośredni
Écart de fente
  • min.:
    7 mm
  • znamionowy:
    7 mm
  • maks.:
    7 mm
Średnica otworu oczka lutowniczego (D)
5,2 mm

Ważna informacja

Informations sur le produit
Szyny Din z obróbką Sendzimier mają ograniczoną odporność na korozję na zewnętrznej krawędzi i krawędziach cięcia

Klasyfikacje

ETIM 8.0
EC001285
ETIM 9.0
EC001285
ETIM 10.0
EC001285
ECLASS 14.0
27-40-06-02
ECLASS 15.0
27-40-06-02
