製品情報
| バージョン | 端子レール固定, 過電圧保護, Cat.6, PoE, タイプ 1 で 802.3 bt, タイプ 2 で 802.3 bt, タイプ 3 で 802.3 bt, 802.3 bt at Type 4 |
| 注文番号 | 1348590000 |

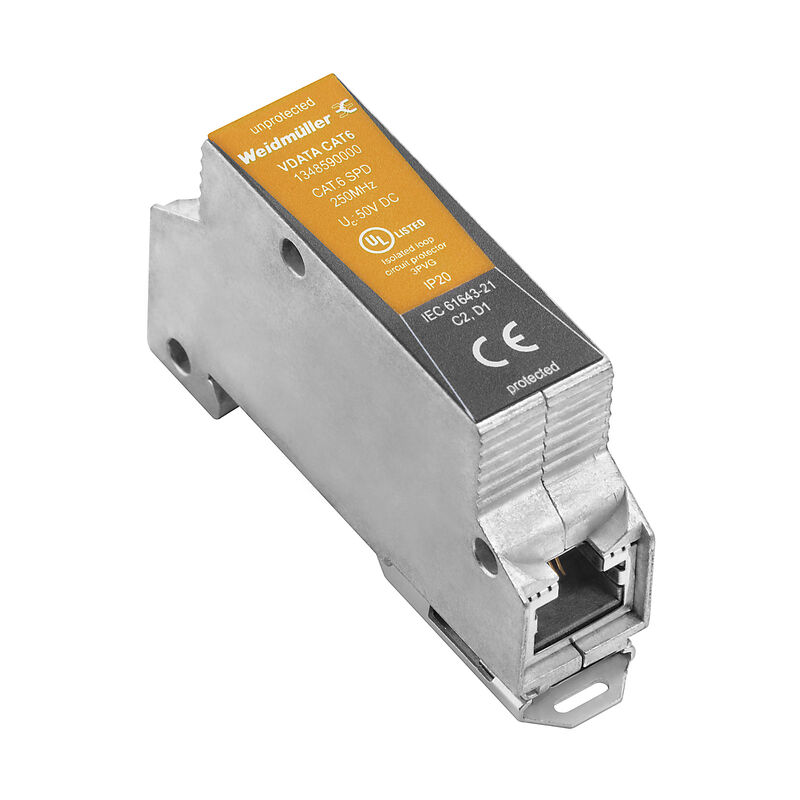

| 種別 | VDATA CAT6 |
| GTIN (EAN) | 4050118153002 |
| 数量 | 1 items |
| 深さ | 46 mm |
| 奥行き（インチ） | 1.811 inch |
| 高さ | 75 mm |
| 高さ（インチ） | 2.953 inch |
| 幅 | 19 mm |
| 幅（インチ） | 0.748 inch |
| 正味重量 | 137 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...80 °C |
| 湿度 | 0～95%（結露なし） |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 証明書番号（UL） | E311081 |
| 定格電圧 UN | 48 V |
| 電圧破壊（VDC）L-G | 72 V - 120 V |
| Voltage Breakdown (VDC) L-L | 53 V - 73 V |
| 電圧種別 | DC |
| セグメント | データ過電圧保護 |
| バージョン |
Cat.6
PoE タイプ 1 で 802.3 bt タイプ 2 で 802.3 bt タイプ 3 で 802.3 bt 802.3 bt at Type 4 |
| レール |
TS 35 x 15
TS 35 x 7.5 |
| 保護度合い | IP20 |
| 動作高度 | ≤ 2000 m |
| 最適 | RJ45プラグ |
| 色 | シルバーグレー |
| 設計 |
その他
アダプタプラグ |
| サージ電圧カテゴリー | III |
| 汚染度 | 2 |
| IEC 61643-21準拠の要件カテゴリー |
D1
C1 C2 C3 |
| インサート喪失 | ≤ 1 dB @ 250 MHz |
| サージ電流担体能力C2 | 10 kA |
| サージ電流担体能力D1 | 1 kA 10/350 μs |
| ワイヤ PE 容量 @ 1 MHz、1 Vrms | 20 pF |
| 体積抵抗 | <0.1 Ω |
| 保護レベル、UP 導体 – PE | 550 V |
| 保護レベル、UP 導体 – 導体 | 150 V |
| 信号伝送プロパティ（-3 dB） | 250 kHz |
| 動作時間 | <1 ns |
| 周波数範囲、最大 | 250 MHz |
| 定格電圧 (DC) | 48 V |
| 定格電流 IN | 1 A |
| 放電電流 In (8/20µs) 導体 - PE | 10 kA |
| 放電電流 I最大 (8 / 20µs) 導体 - PE | 10 kA |
| 放電電流、Iimp (10/350µs) | 1 kA |
| 最大連続電圧、Uc（AC） | 48 V |
| 最大連続電圧、Uc（DC） | 50 V |
| 最適 | RJ45プラグ |
| 標準 | IEC 61643-21 |
| 落雷テスト電流、Iimp (10/350 µs) 電線 - PE | 1 kA |
| 電圧種別 | AC/DC |
| 電線 - 電線容量 @ 1 MHz、1 Vrms | 30 pF |
| 導体接続方法 | RJ45ポート |
| 接続方式 | RJ45ポート |
| 電圧種別 | AC/DC |
| 保護度合い | IP20 |
| 色 | シルバーグレー |
| 時間間隔 | 5 年 |
| 承認/証明書/適合証明書 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86273) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54141) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1348590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1348590000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1348590000&norm=0) |
| ユーザ文書 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_38520) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UL） | E311081 |
