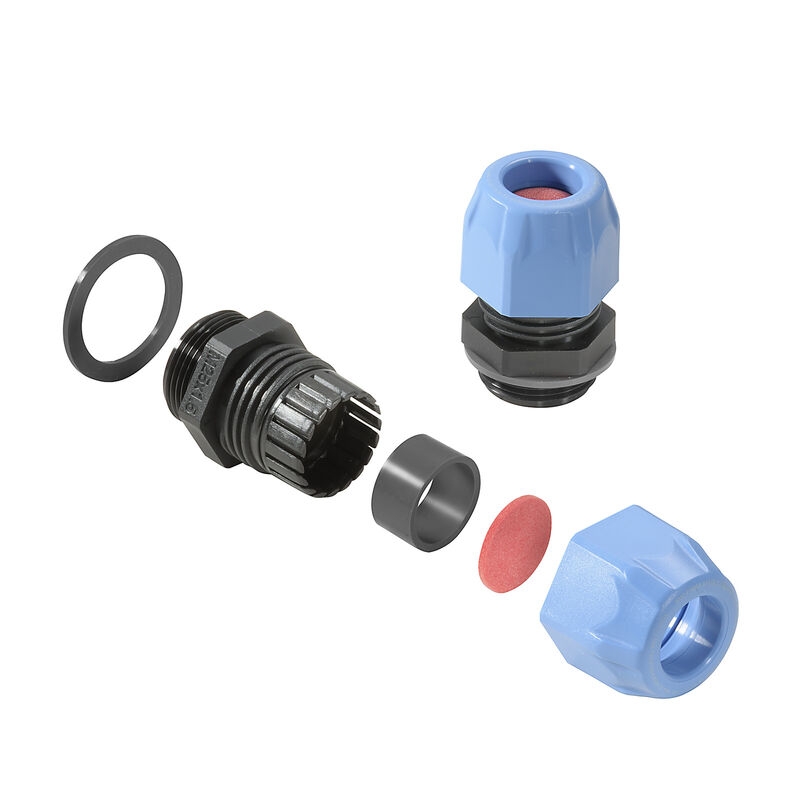

VG M25 EXI 14-18 CR7J G4
Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
Abbildung ähnlich

VG M25 EXI 14-18 CR7J G4

VG Exi 7J (dławnica kablowa z tworzywa sztucznego Ex 7J Exi), Dławnica kablowa, proste, M 25, 10 mm, OD min. 14 - OD max. 18 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), poliamid 6

Nr. produktu 2722280000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Jest dodatkiem 9 Produkty pokrewne 12
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Numery certyfikatów przepustu kablowego Informacje ogólne Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
Dopuszczenia
CE; EAC; ATEX; IECEX; INMETRO
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
VG Exi 7J (dławnica kablowa z tworzywa sztucznego Ex 7J Exi), Dławnica kablowa, proste, M 25, 10 mm, OD min. 14 - OD max. 18 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), poliamid 6
Nr zam.
2722280000
Typ
VG M25 EXI 14-18 CR7J G4
GTIN (EAN)
4050118821512
Ilość
25 szt.

Wymiary i masa

Wysokość
41,6 mm
Wysokość (cale)
1,638 inch
Długość
35 mm
Długość (cale)
1,378 inch
Masa netto
24 g

Temperatury

Temperatura eksploatacyjna
-40 °C...70 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Numery certyfikatów przepustu kablowego

Nr certyfikatu przepustu kablowego (ATEX)
IMQ 13 ATEX 010 X
Nr certyfikatu przepustu kablowego (IECEx)
IECEx IMQ 13.0003X
Nr certyfikatu przepustu kablowego (INMETRO)
DNV 18.0150 X/01
Oznaczenie
Ex eb llC Gb
Ex tb IIIC Db IP66/68
Warunki zatwierdzenia
ATEX
IECEX

Informacje ogólne

AF size 2
33 mm
AF 크기 1
33 mm
Brennbarkeitsklasse nach UL 94
HB
długość gwintu
10 mm
Gama de temperaturas de servicio, min.
-40 °C
Grundläggande material
poliamid 6
gwint (zewnętrzny)
M 25
Halogen
Tak
Impact resistance
7 dżuli wg IEC 60079-0
Kabelförskruvning
metryczna
moment obrotowy króćca, maks.
8 Nm
moment obrotowy króćca, min.
7 Nm
moment obrotowy nakrętki kołpakowej, maks.
8 Nm
moment obrotowy nakrętki kołpakowej, min.
7 Nm
Norme
IEC 60079-0
EN 60079-0
IEC 60079-7
EN 60079-7
EN 60079-31
IEC 60079-31
Operating temperature range, max.
70 °C
Paso de rosca
1,5 mm
rodzaj ochrony przeciwzapłonowej
iskrobezpieczność Ex i
rodzaj ochrony z GWDR
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
Skyddsklass
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
uszczelka
CR
Utahovací moment
5,5 Nm
wkładka uszczelniająca
CR
Wytyczne dotyczące montażu
Patrz instrukcja montażu.
średnica kabla zewnętrzna, maks.
18 mm
średnica kabla zewnętrzna, min.
14 mm

Klasyfikacje

ETIM 8.0
EC000441
ETIM 9.0
EC000441
ETIM 10.0
EC000441
ECLASS 14.0
27-14-08-02
ECLASS 15.0
27-14-08-02
