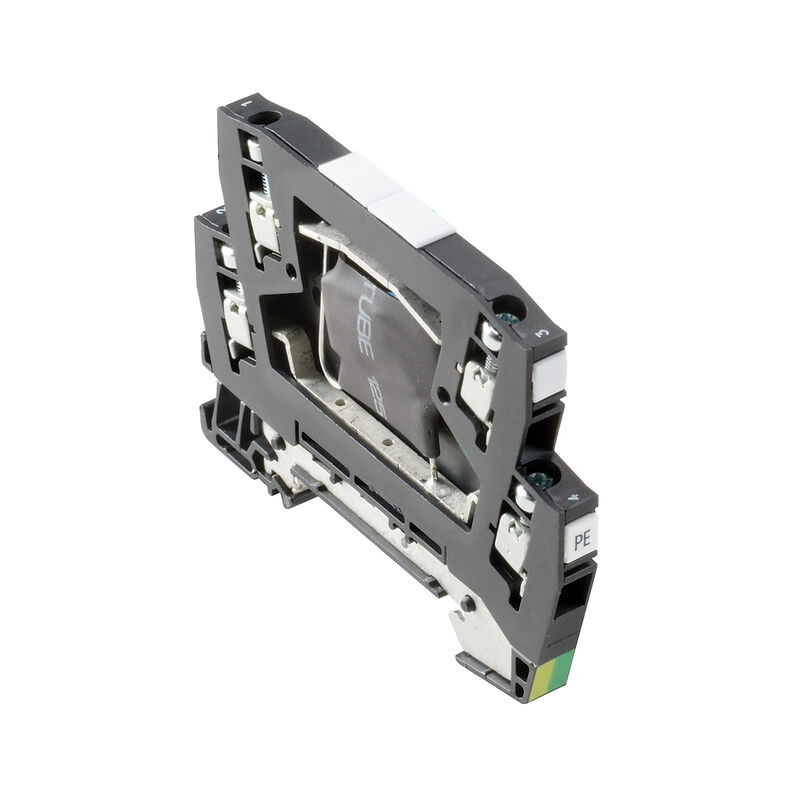

VSSC4 MOV 60VAC/DC
VSSC4 MOV 60VAC/DC
VSSC4 MOV 60VAC/DC
VSSC4 MOV 60VAC/DC

VSSC4 MOV 60VAC/DC

Surge protection for instrumentation and control, Surge protection for measurement and control

ID výrobku 1063980000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 7
Approvals General ordering data Dimensions and weights Temperatures Probabilité d'échec Environmental Product Compliance Jmenovité údaje UL CSA údaje o ochraně Obecné údaje Koordinace izolace podle normy EN 50178 Jmenovité údaje IEC / EN Další detaily o osvědčení Data připojení Electrical data General data Hodnocení IECEx/ATEX/cUL Wichtiger Hinweis Классификации Tender specification sheets

Approvals

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319227/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319238/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319252/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319261/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UL)
E311081

General ordering data

Verze
Surge protection for instrumentation and control, Surge protection for measurement and control
Číslo objednávky
1063980000
Typ
VSSC4 MOV 60VAC/DC
GTIN (EAN)
4032248829408
Množství
10 ks

Dimensions and weights

Hloubka
58,5 mm
Profundidad (pulgadas)
2,303 inch
Výška
76 mm
Height (inches)
2,992 inch
Šířka
6,2 mm
Šířka (v palcích)
0,244 inch
Čistá hmotnost
27,8 g

Temperatures

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...70 °C
Vlhkost
5...96 %

Probabilité d'échec

SIL согласно IEC 61508
3
MTTF
4 391 a
SFF
100 %
λges
26
PFH v 1*10-9 za hodinu
0

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

Jmenovité údaje UL

Certifikat nr. (UL)
E311081
UL certificate
[UL Zertifikat](PDF/E311081VOL1SEC3.pdf)

CSA údaje o ochraně

Interní induktance, max. LI
0 µH
Plyn, třída C
IIB
Plyn, třída D
IIA
Plyn, třídy A, B
IIC
Vnitřní výkon, max. CI
1300 pF
Vstupní napětí, max. Ui
106 V
Vstupní proud, max. II
500 mA

Obecné údaje

Barevný
černá
Design
Svorka
Izolační funkce
Ne
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Optický funkční displej
Ne
Segment
Měření a regulace
Stupeň krytí
IP20
Verze
Ochrana proti rázovému napětí k měření a kontrole

Koordinace izolace podle normy EN 50178

Kategorie rázového napětí
III
Závažnost znečištění
2

Jmenovité údaje IEC / EN

Jmenovité napětí (AC)
60 V
Jmenovité napětí (DC)
85 V
Jmenovitý proud IN
20 A
Jmenovitý proud zátěže IL
20 A
Kapacitní odpor
1,7 nF
Kategorie požadavků podle normy IEC 61643-21
C1
C2
Max. trvalé napětí, Uc (AC)
75 V
Max. trvalé napětí, Uc (DC)
106 V
Objemový odpor
<0.1 Ω
Počet pólů
1
Proudová zatížitelnost při rázovém proudu C1
0,25 kA 8/20 µs 0,5 kV 1,2/50 µs
Proudová zatížitelnost při rázovém proudu C2
1 kA 8/20 μs
Přetížení – režim selhání
Mód 1
Standardy
IEC 61643-21
Typ napětí
AC/DC
Vybíjecí proud Imax. (8/20 µs) vodič-PE
4,5 kA
Vybíjecí proud In (8/20 µs) vodič-PE
0,5 kA
Vybíjecí proud, max. (8/20 µs)
4,5 kA

Další detaily o osvědčení

GOST certifikát
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Data připojení

Délka odizolování
10 mm
Typ připojení
Collegamento a vite
Utahovací moment, min.
0,5 Nm
Utahovací moment, max.
0,8 Nm
Upínací rozsah, min.
0,5 mm²
4 mm²
Průřez vodiče, pevný, min.
0,5 mm²
Průřez vodiče, pevný, max.
6 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
4 mm²

Electrical data

Type de tension
AC/DC

General data

Number of poles
1
Stupeň krytí
IP20
Barevný
černá

Hodnocení IECEx/ATEX/cUL

Certifikát cUL
[cUL Certificate](pdf/VSSC.PDF)

Wichtiger Hinweis

Informace o produktu
Mode 1: State where the voltage-limiting part of the SPD was disconnected. The voltage limiting function is no longer available, but the cable is still functional.

Классификации

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Tender specification sheets

Dlouhá specifikace
Feed-through terminal, 6.2 mm wide with varistor arrester between the signal line connection and the mounting rail potential, TS 35 contact base.A signal with max. 32A can be protected here. When the terminal is fitted, a simultaneous electrically conducting contact is made between the mounting rail (earth) and the reference potential (ground) of the protection circuit in the terminal. Optical identification of the terminal based on the type of protected switching and the voltage level. The terminal can be labelled or marked.
Krátká specifikace
Feed-through terminal with a varistor as central protection between the signal line connection and the mounting rail potential, TS 35 contact base. Version: 60 V UC
