製品情報

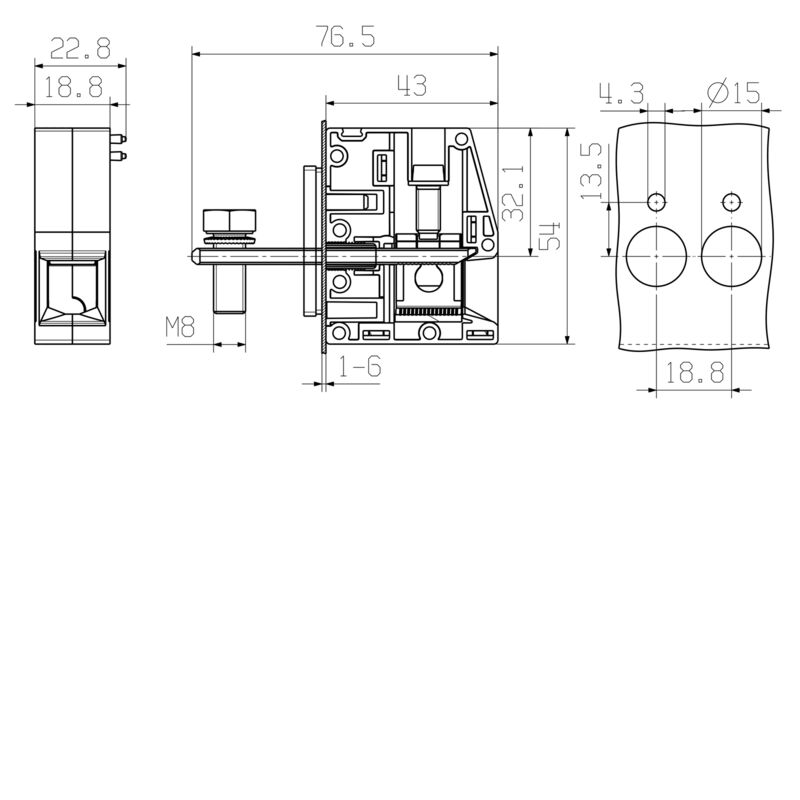

| バージョン | OMNIMATE電源 – シリーズWGK, フィードスルー端子, 定格断面: 50 mm², Wemid (PA), 直接実装, フィードスルー（ブッシング） |
| 注文番号 | 2428450000 |
| 種別 | WGK 50 VP/Z BK BX |
| GTIN (EAN) | 4050118437744 |
| 数量 | 10 items |
| 製品データ |
IEC: 690 V / 150 A / 16 - 50 mm² UL: 600 V / 150 A / AWG 6 - AWG 1/0 |
| パッケージ | 箱 |
| 高さ | 54 mm |
| 高さ（インチ） | 2.126 inch |
| 下位バージョンの高さ | 54 mm |
| 幅 | 22.8 mm |
| 幅（インチ） | 0.898 inch |
| 長さ | 22.8 mm |
| 長さ（インチ） | 0.898 inch |
| 正味重量 | 81.8 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE電源 – シリーズWGK |
| 導体接続方法 | ケーブルラグ：リングケーブル/スペードラグ |
| 導体取り出し方向 | 180° |
| 極数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| 顧客による実装済 | はい |
| スクリュードライバー刃 | 1.2 x 6.5 |
| 締付けトルク、最小. | 4 Nm |
| 締付けトルク、最大. | 5.5 Nm |
| クランプネジ | M 6 |
| 被覆剥き長さ | 24 mm |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| 保護度合い | IP20 |
| 接続方式 1 | クランピングヨーク |
| 接続方式 2 | ねじ接続 |
| 絶縁材 | Wemid (PA) |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 120 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 120 °C |
| クランプ範囲、最小 | 10 mm² |
| クランプ範囲、最大 | 50 mm² |
| 配線接続断面 AWG、最小 | AWG 6 |
| 導体接続断面積 AWG、最大. | AWG 1/0 |
| 固定式、最小 H05（07） V-U | 16 mm² |
| 固定式、最大 H05（07） V-U | 16 mm² |
| 撚線、最小 H07V-R | 16 mm² |
| 撚線、最大. H07V-R | 50 mm² |
| フレキシブル、最小 H05（07） V-K | 16 mm² |
| フレキシブル、最大H05（07） V-K | 50 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 10 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 50 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 10 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 50 mm² |
| クランプ導体 |
|
| 参照テキスト |
フェルールの長さは、製品と定格電圧に応じて選択されます。
プラスチック製カラーの外径はピッチ（P）より大きくできません |
| 標準に準拠して検査済 | IEC 60664-1 |
| 定格電流、最小極数 （Tu=20°C） | 150 A |
| 定格電流、最大極数（Tu=20°C） | 150 A |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 690 V |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 6 kV |
| 定格電圧 (グループ B/CSA 使用) | 600 V |
| 定格電圧 (グループ C / CSA 使用) | 600 V |
| 定格電圧 (グループ D/CSA 使用) | 300 V |
| 定格電流（グループ B/CSA 使用） | 150 A |
| 定格電流（グループ C / CSA 使用） | 150 A |
| 定格電流 (グループ D/CSA 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 6 |
| 導体断面積、AWG、最大 | AWG 1/0 |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 600 V |
| 定格電圧 (C/UL 1059 グループ使用) | 600 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電流 (グループ B / UL 1059 使用) | 150 A |
| 定格電圧（使用グループ C/UL 1059 ） | 150 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 6 |
| 導体断面積、AWG、最大 | AWG 1/0 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 212 mm |
| VPE幅 | 100 mm |
| VPEの高さ | 66 mm |
| 注意事項 |
|
| 承認/証明書/適合証明書 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50445) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2428450000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC001283 |
| ETIM 7.0 | EC001283 |
| ETIM 8.0 | EC001283 |
| ETIM 9.0 | EC001283 |
| ECLASS 9.0 | 27-14-11-34 |
| ECLASS 9.1 | 27-14-11-34 |
| ECLASS 10.0 | 27-14-11-34 |
| ECLASS 11.0 | 27-14-11-34 |
| ECLASS 12.0 | 27-14-11-34 |
| ECLASS 13.0 | 27-14-11-34 |
| ECLASS 14.0 | 27-14-11-34 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
