製品情報
| バージョン | 電位分電器端子, ねじ接続, 黒色, 50 mm², 150 A, 1000 V, 接続数: 6, レベル数: 1, TS 35, 取り付けプレート, V-0, Wemid |
| 注文番号 | 2874520000 |

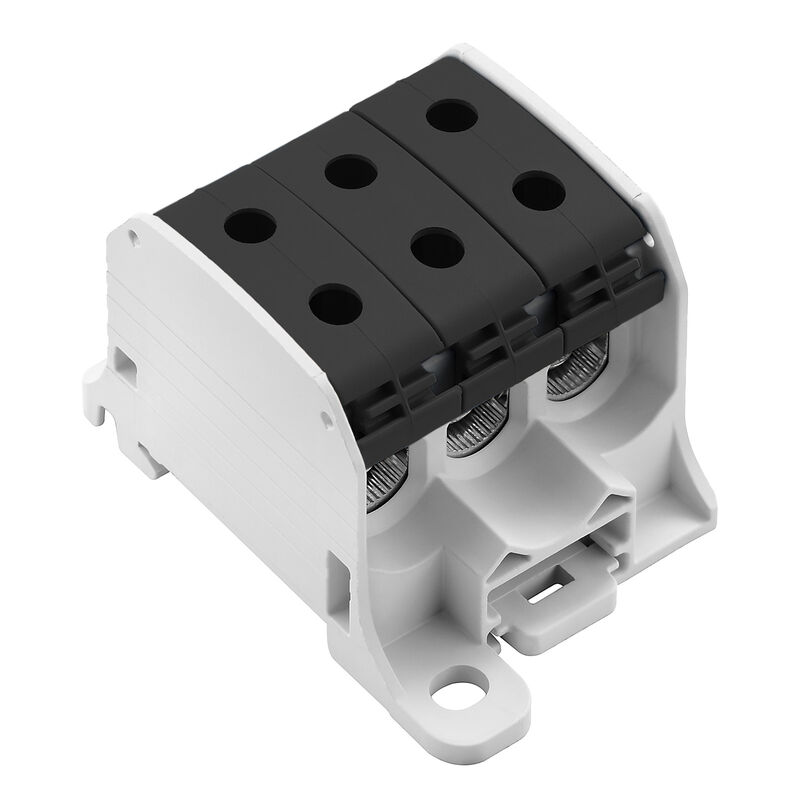

| 種別 | WPD 330CC 3X50/3X50 BK |
| GTIN (EAN) | 4064675648444 |
| 数量 | 3 items |
| 深さ | 45 mm |
| 奥行き（インチ） | 1.772 inch |
| 高さ | 72 mm |
| 高さ（インチ） | 2.835 inch |
| 幅 | 51.2 mm |
| 幅（インチ） | 2.016 inch |
| 正味重量 | 76 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | 黒色 |
| UL 94 可燃性等級 | V-0 |
| バージョン | ねじ接続 |
| エンドカバープレートの要求 | いいえ |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 6 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| レール |
TS 35
取り付けプレート |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 篏合仕様 | はい |
| 開放側面 | 閉 |
| 接続種別、追加接続 | ねじ接続 |
| クランプネジ | M 10 |
| クランプ範囲、最大 | 50 mm² |
| クランプ範囲、最小 | 2.5 mm² |
| 接続数 | 6 |
| 接続断面、撚線、最大 | 50 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 接続方式 2 | ねじ接続 |
| 被覆剥き長さ | 16 mm |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 35 mm² |
| 配線接続断面ソリッドコア、最大 | 50 mm² |
| レール |
TS 35
取り付けプレート |
| 極数 | 1 |
| 標準 | IEC 60947-7-1 |
| 定格断面 | 50 mm² |
| 定格電圧 | 1,000 V |
| 定格 AC 電圧 | 1,000 V |
| 定格 DC 電圧 | 1,000 V |
| 定格電流 | 150 A |
| 最大導体電流 | 150 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.21 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 4.8 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| 証明書番号（cURus） | E60693 |
| 承認/証明書/適合証明書 |
[LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_314037) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_303265) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2874520000) |
| ユーザ文書 |
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919)
[Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
