APGTB 1.5 FT 4C/4 BL
APGTB 1.5 FT 4C/4 BL

APGTB 1.5 FT 4C/4 BL

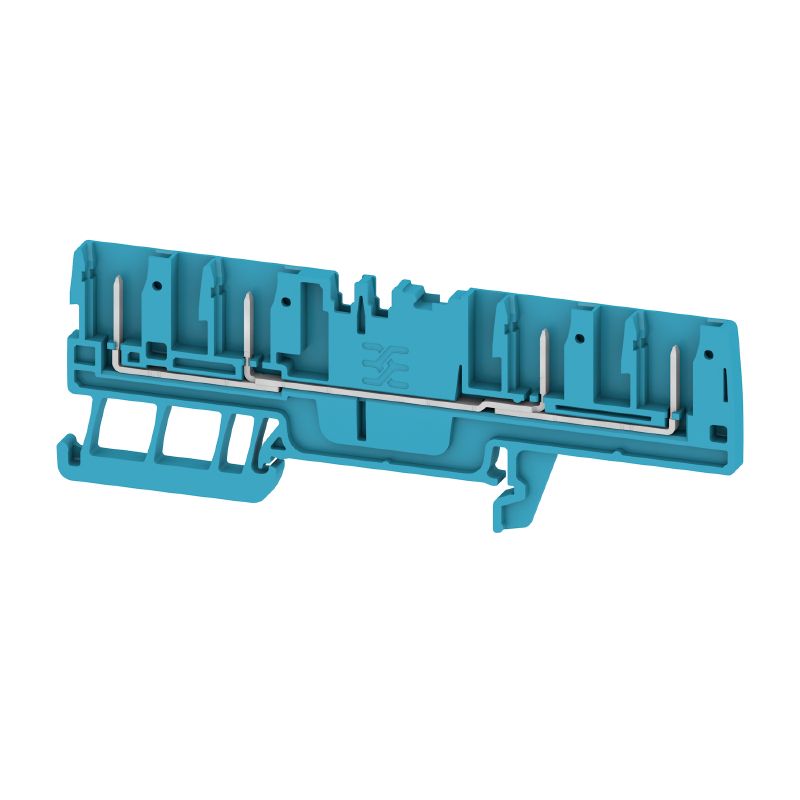

Plug-in modular terminals, PUSH IN, 1.5 mm², 500 V, 17.5 A, blue

N.º de artículo 2898130000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 77 Productos relacionados 161
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Otros datos técnicos Conductors for clamping (additional connection) Conductor embornable (conexión nominal) Datos nominales según CSA Generalidades Rating data Datos nominales según UL Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

General ordering data

Utförande
Plug-in modular terminals, PUSH IN, 1.5 mm², 500 V, 17.5 A, blue
Art.nr.
2898130000
Typ
APGTB 1.5 FT 4C/4 BL
GTIN (EAN)
4064675903222
Cantidad
100 items

Dimensions and weights

Djup
33,5 mm
Depth (inches)
1,319 inch
Höjd
80 mm
Height (inches)
3,15 inch
Bredd
3,5 mm
Width (inches)
0,138 inch
Peso neto
6,2 g

Temperatures

Continuous operating temp., min.
−60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Material básico
Wemid
Color
blue
Grado inflamabilidad según UL 94
V-0

System specifications

Tapa final obligatoria
Yes
Número de potenciales
1
Number of levels
1
Number of clamping points per level
4
Pisos internos puenteados
No
Conexión PE
No
Carril de montaje
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

Lados abiertos
derecha
Tipo de fijación
TS 35
Tipo de montaje
TS 35
Versión a prueba de explosivos
Yes

Conductors for clamping (additional connection)

Tipo de conexión, conexión adicional
pluggable

Conductor embornable (conexión nominal)

Dirección de conexión
arriba
Longitud de desaislado
6 mm
Número de conexiones
4
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección de embornado, máx.
1,5 mm²
Sección de embornado, mín.
0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,14 mm²
Sección del conductor, semirrígido, máx.
1,5 mm²
Sección del conductor, semirrígido, mín.
0,14 mm²
Sección transversal de conductor, núcleo rígido, máx.
1,5 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,14 mm²
Tipo de conexión
PUSH IN

Datos nominales según CSA

Corriente Gr C (CSA)
13 A
Corriente Gr D (CSA)
5 A
Núm. de certificación (CSA)
227442-80219640
Tensión Gr C (CSA)
300 V
Tensión Gr D (CSA)
600 V

Generalidades

Carril de montaje
TS 35
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14

Rating data

Sección nominal
1,5 mm²
Tensión nominal
500 V
Tensión nominal DC
500 V
Corriente nominal
17,5 A
Corriente en conductor máximo
17,5 A
Volume resistance according to IEC 60947-7-x
1,83 mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
0,56 W
Categoría de sobretensión
III
Grado de polución
3

Datos nominales según UL

Corriente Gr B (cURus)
13 A
Corriente Gr C (cURus)
13 A
Corriente Gr D (cURus)
5 A
Núm. de certificación (cURus)
E60693
Sección del conductor Cableado de campo máx. (cURus)
14 AWG
Sección del conductor Cableado de campo mín. (cURus)
26 AWG
Sección del conductor Cableado de fábrica máx. (cURus)
14 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
26 AWG
Tensión Gr B (cURus)
300 V
Tensión Gr C (cURus)
300 V
Tensión Gr D (cURus)
600 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
