속성

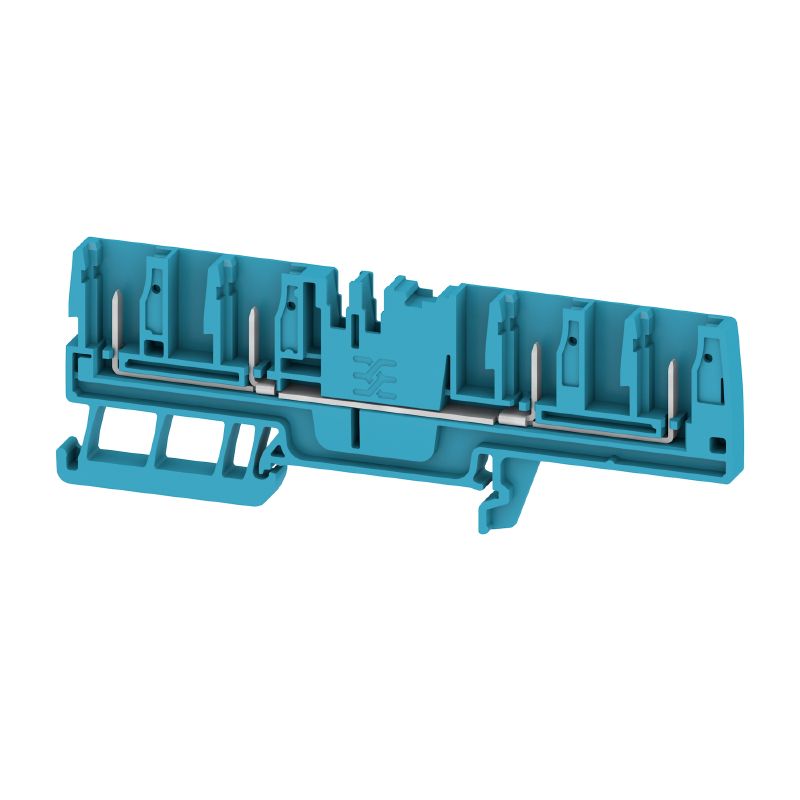

| 버전 | 플러그인 모듈형 단자대, PUSH IN, 2.5 mm², 800 V, 24 A, 파란색 |
| 주문 번호 | 2898160000 |
| 유형 | APGTB 2.5 FT 4C/4 BL |
| GTIN(EAN) | 4064675903253 |
| 수량 | 100 items |
| 깊이 | 36.5 mm |
| 깊이 (인치) | 1.437 inch |
| 높이 | 87 mm |
| 높이 (인치) | 3.425 inch |
| 너비 | 5.1 mm |
| 폭 (인치) | 0.201 inch |
| 순중량 | 9.6 g |
| 연속 작동 온도, 최소 | -60 °C |
| 연속 작동 온도, 최대 | 130 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | Wemid |
| 컬러 코드 | 파란색 |
| UL 94 가연성 등급 | V-0 |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 4 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 레일 | TS 35 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 장착 유형 | TS 35 |
| 장착물 유형 | TS 35 |
| 폭발 테스트 버전 | 아니요 |
| 결선 유형, 추가 결선 | 플러그형 |
| 결선 단면적, 꼬임, 최대 | 4 mm² |
| 결선 방향 | 상단 |
| 결선 수 | 4 |
| 결선 유형 | PUSH IN |
| 와이어 결선 단면적, 경질 코어 최대 | 2.5 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 2.5 mm² |
| 레일 | TS 35 |
| PEN 기능 | 아니요 |
| 정격 단면적 | 2.5 mm² |
| 정격 전압 | 800 V |
| 정격 DC 전압 | 800 V |
| 정격 전류 | 24 A |
| 최대 와이어에서 전류 | 24 A |
| IEC 60947-7-x에 따른 체적 저항률 | 1.33 mΩ |
| 정격 임펄스 내전압 | 8 kV |
| IEC 60947-7-x 규격 전력 손실 | 0.77 mW |
| 서지 전압 범주 | III |
| 오염 심각도 | 3 |
| 인증 번호(cURus) | E60693 |
| 전류 크기 B(cURus) | 20 A |
| 전류 크기 C(cURus) | 20 A |
| 전류 크기 D(cURus) | 5 A |
| 전압 크기 B(cURus) | 600 V |
| 전압 크기 C(cURus) | 600 V |
| 전압 크기 D(cURus) | 600 V |
| 컨덕터 크기 팩토리 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 팩토리 결선 최소(cURus) | 28 AWG |
| 컨덕터 크기 필드 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 필드 결선 최소(cURus) | 28 AWG |
| 승인/인증/적합성 문서 | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_311468) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305141) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2898160000) |
| 안전 정보 | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-17 |
| ECLASS 14.0 | 27-25-01-17 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
