속성
| 버전 | 퓨즈 단자대, 스크류 결선, 진한 베이지색, 4 mm², 6.3 A, 500 V, 결선 수: 2, 레벨 수: 1, TS 35, TS 32, V-2, PA 66, G-Si. 5 x 20 |
| 주문 번호 | 1750470000 |
| 유형 | ASK 1/EN DB |
| GTIN(EAN) | 4008190316983 |
| 수량 | 100 items |
| 깊이 | 43 mm |
| 깊이 (인치) | 1.693 inch |
| 높이 | 58 mm |
| 높이 (인치) | 2.283 inch |
| 너비 | 8.1 mm |
| 폭 (인치) | 0.319 inch |
| 순중량 | 12.93 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 100 °C |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 재질 | PA 66 |
| 컬러 코드 | 진한 베이지색 |
| UL 94 가연성 등급 | V-2 |
| 버전 |
스크류 결선
퓨즈 카트리지 커넥터 없는 한쪽 끝 |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 2 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 레일 |
TS 35
TS 32 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 장착 유형 | 스냅온 |
| 폭발 테스트 버전 | 아니요 |
| 결선 유형, 추가 결선 | 텐션 클램프 결선 |
| 컨덕터 단면적, 연질 + 플라스틱 슬리브 DIN 46228/1, 추가 결선, 최대 | 4 mm² |
| 결선 단면적, 꼬임, 최대 | 4 mm² |
| 결선 단면적, 꼬임, 최소 | 1.5 mm² |
| 결선 수 | 2 |
| 결선 유형 | 스크류 결선 |
| 결선의 유형 2 | 텐션 클램프 결선 |
| 와이어 결선 단면, 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 단면적 최대(CSA) | 12 AWG |
| 와이어 단면적 최소(CSA) | 26 AWG |
| 인증 번호(CSA) | 200039-2372908 |
| 전류 크기 B(CSA) | 10 A |
| 전류 크기 C(CSA) | 10 A |
| 전류 크기 D(CSA) | 10 A |
| 전압 크기 B(CSA) | 300 V |
| 전압 크기 C(CSA) | 300 V |
| 전압 크기 D(CSA) | 300 V |
| 카트리지 퓨즈 | G-Si. 5 x 20 |
| 레일 |
TS 35
TS 32 |
| 정격 단면적 | 4 mm² |
| 정격 전압 | 500 V |
| 정격 DC 전압 | 500 V |
| 정격 전류 | 6.3 A |
| IEC 60947-7-x에 따른 체적 저항률 | 1 mΩ |
| IEC 60947-7-x 규격 전력 손실 | 1.02 W |
| 인증 번호(UR) | E60693 |
| 전류 크기 C(UR) | 10 A |
| 전압 크기 C(UR) | 300 V |
| 컨덕터 크기 팩토리 결선 최대(UR) | 12 AWG |
| 컨덕터 크기 팩토리 결선 최소(UR) | 26 AWG |
| 컨덕터 크기 필드 결선 최대(UR) | 12 AWG |
| 컨덕터 크기 필드 결선 최소(UR) | 22 AWG |
| 제품 정보 | 전압은 선택된 퓨즈 요소 또는 선택된 표시등에 따라 달라집니다 |

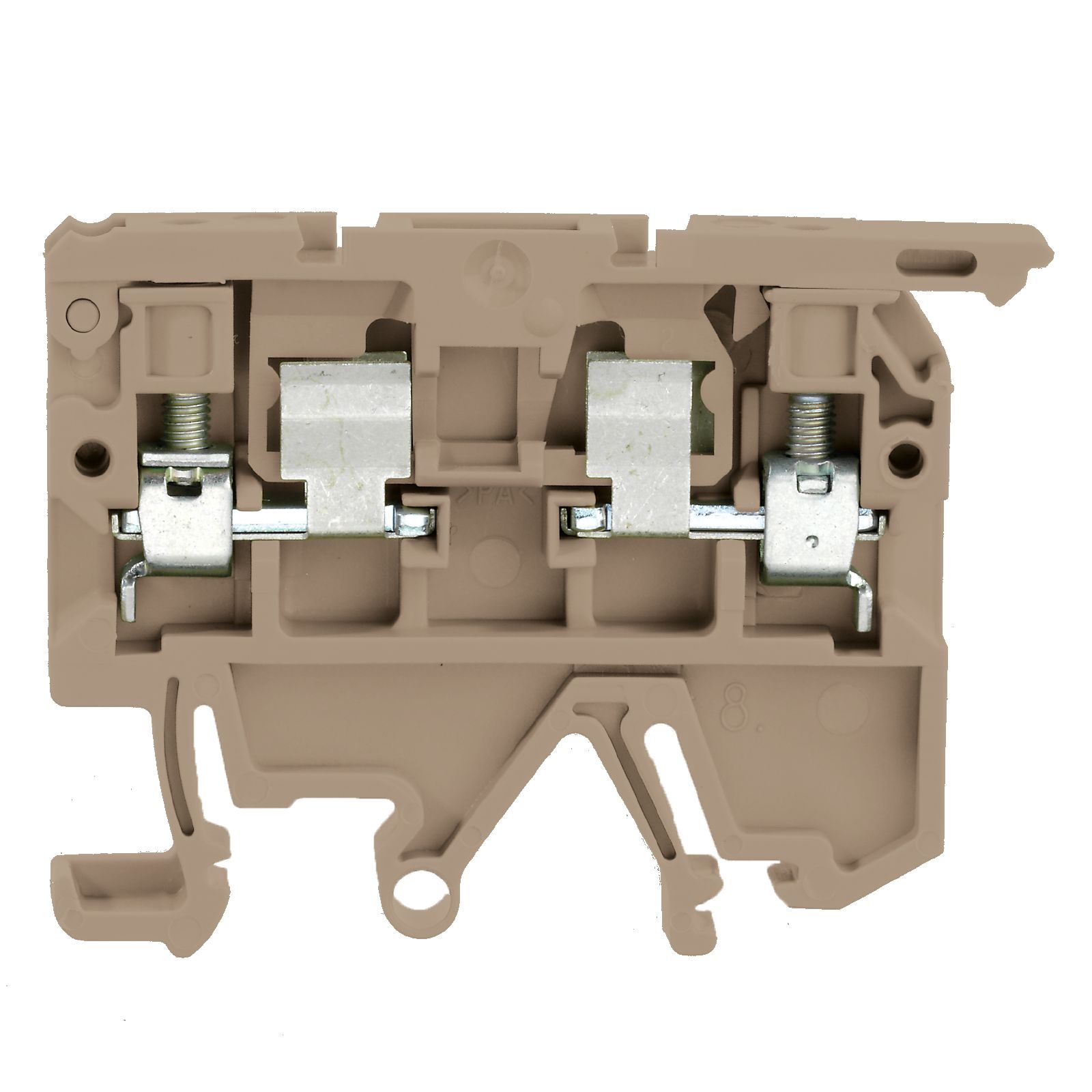

| 그림 제목 02 | 제품 이미지 |
| 이미지 부제목-02 | 그림과 유사 |
| 승인/인증/적합성 문서 | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284526) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63333) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1750470000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1750470000) |
| 사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(UR) | E60693 |
