接插件BHF 5.00/02 BK/BK PRT 61/06
接插件BHF 5.00/02 BK/BK PRT 61/06
产品优势

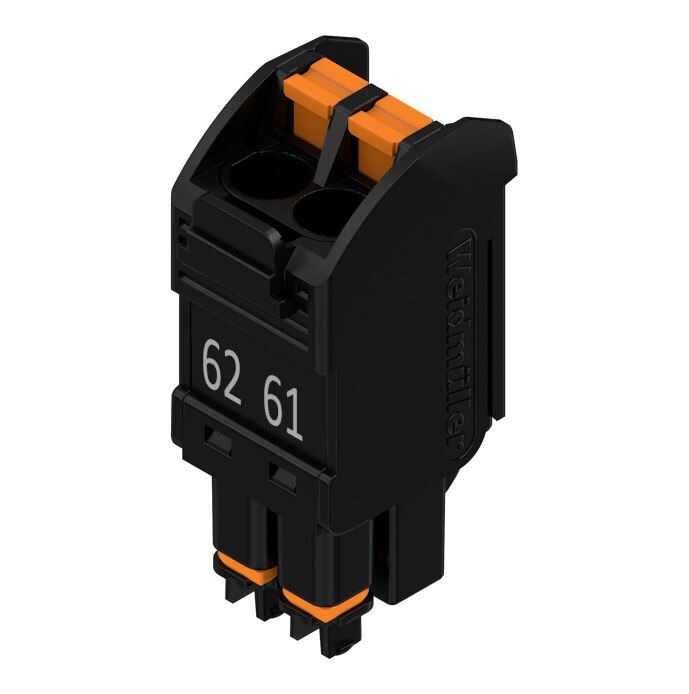

接插件BHF 5.00/02 BK/BK PRT 61/06

PCB 接插件, 插头, 5.00 mm, 回路数: 2, 180°, PUSH IN 不带执行器, 盒装

商品编号 2488350000
下载技术数据页 工程支持 产品下载
相关商品 6
审批 通用订货数据 尺寸和重量 环保产品合规 系统参数 材料数据 适用导线 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 Данные о материалах Dane ogólne 重要注意事项 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
PCB 接插件, 插头, 5.00 mm, 回路数: 2, 180°, PUSH IN 不带执行器, 盒装
订货号
2488350000
类型
BHF 5.00/02 BK/BK PRT 61/06
GTIN (EAN)
4050118498431
数量
150 PC
产品数据
IEC: 400 V / 0.2 - 2.5 mm²
UL:
包装
盒装

尺寸和重量

深
32,4 mm
深度 (英寸)
1,276 inch
高度
29 mm
高度 (英寸)
1,142 inch
宽度
14,6 mm
宽度 (英寸)
0,575 inch
Poids net
5,01 g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

系统参数

产品系列
OMNIMATE 外壳 - CH20M 系列
联接类型
现场接线
导线连接方式
PUSH IN 不带执行器
间距 P（单位：mm）
5 mm
Pitch in inches (P)
0,197 "
导线出线方向
180°
回路数
2
Protection au toucher selon DIN VDE 57 106
手指安全保护
防护等级
IP20 (安装后)
Resistenza di passaggio
≤5 mΩ
直杆螺丝刀口尺寸
0.6 x 3.5
插拔次数
25

材料数据

绝缘材料
PA 66 GF 30
颜色编码
黑色
Barva provozních prvků
黑色
比色表 (相似)
RAL 9011
绝缘材料组
I
相比漏电起痕指数（CTI）
600 ≤ CTI
阻燃等级符合 UL 94
V-0
触点材料
铜合金
Surface du contact
镀锡
最低存放温度.
-40 °C
最高存放温度
70 °C
最低操作温度
-25 °C
最高操作温度
120 °C

适用导线

单股导线的，最小值 H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
1,5 mm²
Semirrígido, mín H07V-R
0,2 mm²
semirrígido, máx. H07V-R
2,5 mm²
软导线，最小压接面积 H05(07) V-K
0,2 mm²
软导线，最大压接面积 H05(07) V-K
2,5 mm²
最小压接面积 带预绝缘管状端头(DIN 46 228/4)
0,25 mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,3 mm²
参考文本
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 40°C)
9 A
额定电压值（过电压等级II/污染等级2）
400 V
额定电压值（过电压等级III/污染等级2）
320 V
额定电压值（过电压等级III/污染等级3）
250 V
额定冲击电压（过压等级 II/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级3）
4 kV

额定数据符合 CSA 标准

机构
CSA
CSA 认证号
200039-70153051
参见认证参数
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构
CURUS
Certificate No. (cURus)
E60693
参见认证参数
规格为最大值，详情参见认证证书。

Данные о материалах

相比漏电起痕指数（CTI）
600 ≤ CTI
绝缘材料
PA 66 GF 30
绝缘材料组
I
阻燃等级符合 UL 94
V-0

Dane ogólne

比色表 (相似)
RAL 9011
防护等级
IP20 (安装后)
颜色编码
黑色

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

分类

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
