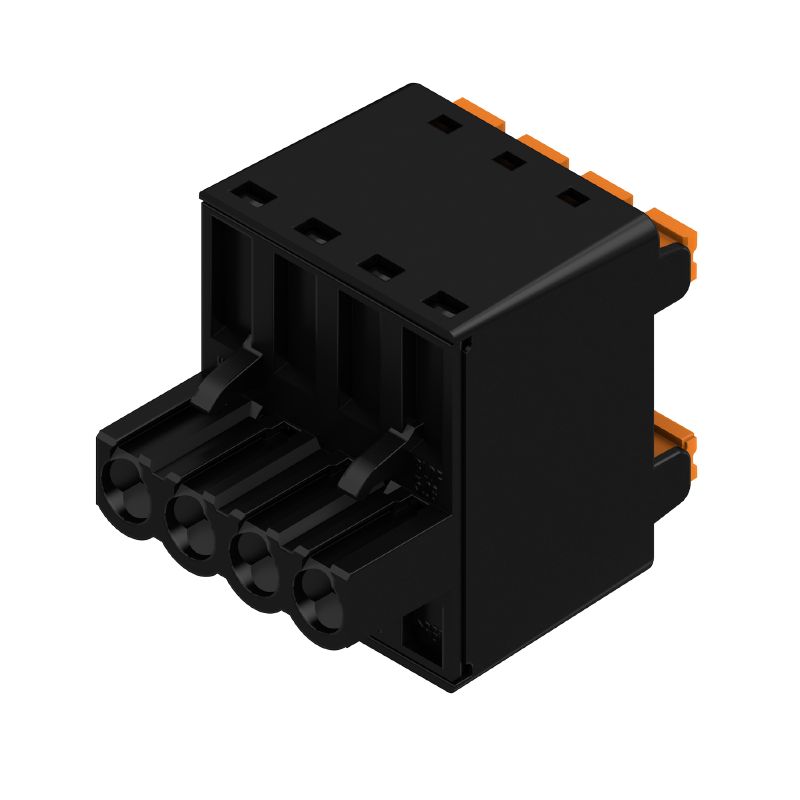

接插件BLDF 5.08/04/180 SN BK BX
产品图片
接插件BLDF 5.08/04/180 SN BK BX
产品图片
接插件BLDF 5.08/04/180 SN BK BX
Dimensional drawing
接插件BLDF 5.08/04/180 SN BK BX
Graph
接插件BLDF 5.08/04/180 SN BK BX
Graph
接插件BLDF 5.08/04/180 SN BK BX
Graph
接插件BLDF 5.08/04/180 SN BK BX
产品优势
Uncompromising functionality
High vibration resistance
接插件BLDF 5.08/04/180 SN BK BX
产品优势
Solid PUSH IN contact
Safe and durable
接插件BLDF 5.08/04/180 SN BK BX
产品优势
Cost-effective wiring
Quick and intuitive operation
接插件BLDF 5.08/04/180 SN BK BX
产品优势
Wide clamping range
Tool-free wire connection

接插件BLDF 5.08/04/180 SN BK BX

Złącze wtykowe do druku, wtyk żeński, 5.08 mm, Liczba biegunów: 4, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 3.31 mm², skrzynia

商品编号 1000880000
下载技术数据页 工程支持 产品下载
配件 2 是附件 20 配合件 39 相关商品 15
Approvals Ogólne dane zamówieniowe Dimensions and weights Termékek környezetvédelmi megfelelősége Paramètres système Dane materiałowe 결선에 적합한 컨덕터 额定数据符合 IEC 标准 Rated data acc. to CSA UL 1059 névleges adatok Imballaggio Dati di dimensionamento collegamento trasversale secondo DIN IEC 重要注意事项 分类

Approvals

认证
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

Ogólne dane zamówieniowe

版本
Złącze wtykowe do druku, wtyk żeński, 5.08 mm, Liczba biegunów: 4, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 3.31 mm², skrzynia
订货号
1000880000
类型
BLDF 5.08/04/180 SN BK BX
GTIN (EAN)
4032248817269
数量
60 PC
Product data
IEC: 400 V / 20.8 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 12 - AWG 26
Embalaje
Caja

Dimensions and weights

深
28,3 mm
深度 (英寸)
1,114 inch
高度
24,7 mm
高度 (英寸)
0,972 inch
宽度
20,32 mm
宽度 (英寸)
0,8 inch
净重
11,58 g

Termékek környezetvédelmi megfelelősége

RoHS 合规状态
Conforme senza esenzione
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

Paramètres système

Produktfamilj
OMNIMATE Signal - sorozat BL/SL 5.08
Anslutningstyp
现场接线
Wire connection method
PUSH IN 带执行器
间距 P（单位：mm）
5,08 mm
间距 P（单位：inch）
0,2 "
导线出线方向
180°
Antal poler
4
L1 in mm
15,24 mm
L1（inch）
0,6 "
层数
1
插针排数
1
额定横截面
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
手指安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
防护等级
IP20
通道电阻
≤5 mΩ
可编码
是
Csupaszolási hossz
10 mm
直杆螺丝刀口尺寸
0.6 x 3.5
相关标准
DIN 5264
插拔次数
25
插拔力 / 回路，最大
9,5 N
拉力 / 回路，最大
7,5 N

Dane materiałowe

绝缘材料
PBT
颜色编码
黑色
触发元件颜色
橙色
比色表 (相似)
RAL 9011
绝缘材料组
IIIa
相比漏电起痕指数（CTI）
≥ 200
Brännbarhetsklass enligt UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
插头触点叠层结构
4...8 µm Sn 热浸镀锡
最低存放温度.
-40 °C
最高存放温度
70 °C
最低操作温度
-50 °C
最高操作温度
100 °C
最小安装温度
-30 °C
最大安装温度范围
100 °C

결선에 적합한 컨덕터

压接范围，最小
0,13 mm²
压接范围，最大
3,31 mm²
导线最小压接面积 AWG
AWG 26
导线最大压接面积 AWG
AWG 12
单股导线的，最小值 H05(07) V-U
0,2 mm²
单股导线的，最大值 H05(07) V-U
2,5 mm²
软导线，最小压接面积 H05(07) V-K
0,2 mm²
软导线，最大压接面积 H05(07) V-K
2,5 mm²
最小压接面积 带预绝缘管状端头(DIN 46 228/4)
0,25 mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
2,5 mm²
带导线管状端头，DIN 46228 部分 1，最小
0,25 mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2.8 mm x 2.0 mm
可压接导线
  • 导线连接 截面积:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • wire end ferrule:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9025870000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Embout recommandé:
      9004050000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • 와이어 종단 페룰:
    • Stripping length:
      • номин.:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Stripping length:
      • 标称:
        10 mm
    • 推荐的管状端头:
      0542500000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      9019100000
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      0282800000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1,5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      0186500000
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      0635100000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      2,5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      9004080000
    • 剥线长度:
      • 标称:
        13 mm
    • 推荐的管状端头:
      9036220000
参考文本
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
20,8 A
额定电流，最大回路数 (Tu = 20°C)
17,4 A
额定电流，最小回路数 (Tu = 40°C)
17,9 A
额定电流，最大回路数 (Tu = 40°C)
14,9 A
横联件的额定电流，最小极数 (Ta=20°C)
28,1 A
横联件的额定电流，最大极数 (Ta=20°C)
23,3 A
横联件的额定电流，最小极数 (Ta=40°C)
24,2 A
Propojovací konektor s jmenovitým proudem, max. počet pólů (Ta=40°C)
19,9 A
额定电压值（过电压等级II/污染等级2）
400 V
额定电压值（过电压等级III/污染等级2）
320 V
额定电压值（过电压等级III/污染等级3）
250 V
额定冲击电压（过压等级 II/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级3）
4 kV
瞬时耐电流
3 x 1s ， 120 A

Rated data acc. to CSA

机构
CSA
CSA 认证号
200039-1121690
额定电压 (使用组 B / CSA)
300 V
额定电压 (使用组 D / CSA)
300 V
额定电流 (使用组 B / CSA)
18,5 A
额定电流 (使用组 D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 12
导线最大压接面积，AWG
AWG 26
参见认证参数
规格为最大值，详情参见认证证书。

UL 1059 névleges adatok

Institut (cURus)
CURUS
cURus 证书号
E60693
额定电压 (使用组 B / UL 1059)
300 V
额定电压 (使用组 D / UL 1059)
300 V
额定电流 (使用组 B / UL 1059)
18,5 A
额定电流 (使用组 D / UL 1059)
10 A
导线最小压接面积，AWG
AWG 12
导线最大压接面积，AWG
AWG 26
参见认证参数
规格为最大值，详情参见认证证书。

Imballaggio

包装
박스
VPE 长度
351 mm
VPE 宽度
137 mm
VPE 高度
37 mm

Dati di dimensionamento collegamento trasversale secondo DIN IEC

Corrente nominale del collegamento trasversale, numero min. di poli (Ta=20°C)
28,1 A
Rated current cross-connector, max. number of poles (Ta=20°C)
23,3 A
Rated current cross-connector, max. number of poles (Ta=40°C)
19,9 A
정격 전류 점프바, 최소 극 수 (Ta= 40°C)
24,2 A

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 按照垂询要求提供其他版本
• 根据需求可以提供镀金产品
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 建议使用 PZ 6/5 压接工具将管状端头制作成压接形状“A”。
• 该测试点只能用作电势传感器测试点。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
