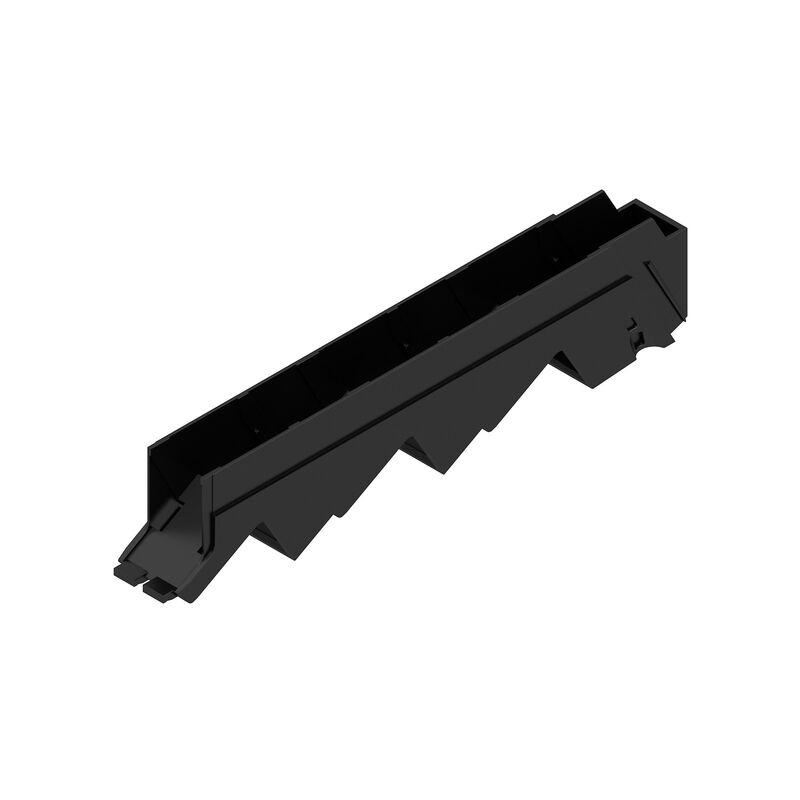

CH20M12 S PPP BK 2010
제품 이미지

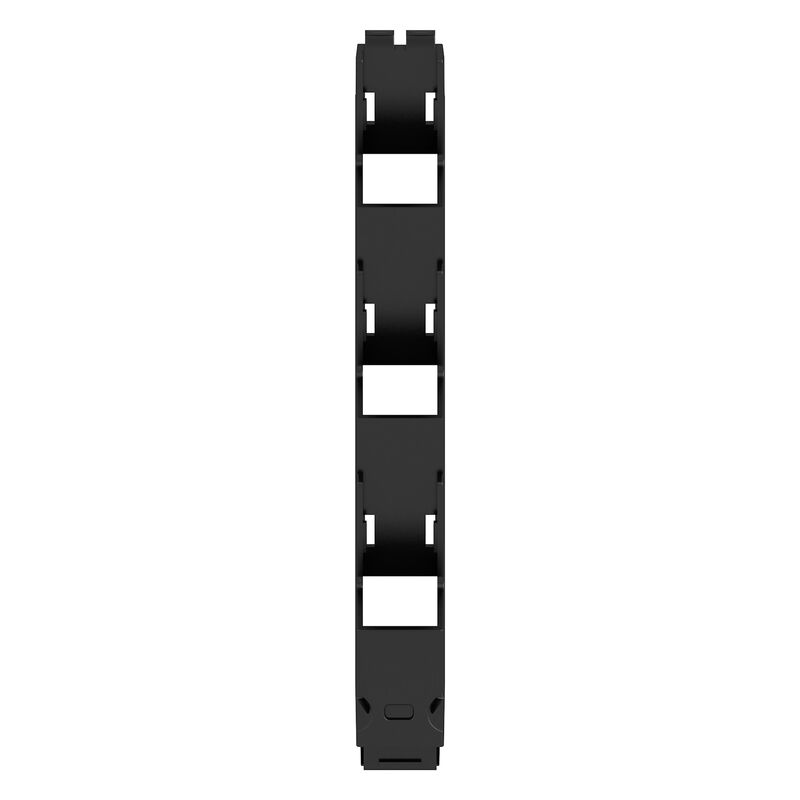

CH20M12 S PPP BK 2010
제품 이미지
CH20M12 S PPP BK 2010
제품 이미지
CH20M12 S PPP BK 2010
치수 도면

CH20M12 S PPP BK 2010

Side element, OMNIMATE Housing - series CH20M black, Side element, Width: 12.5 mm

항목 번호 1174280000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
다음의 개별 부품 1 관련 제품 4
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance 재료 데이터 일반 데이터 부품 속성 Classifications

Approvals

ROHS
Conform

General ordering data

버전
Side element, OMNIMATE Housing - series CH20M black, Side element, Width: 12.5 mm
주문 번호
1174280000
유형
CH20M12 S PPP BK 2010
GTIN(EAN)
4032248966790
Qty.
14 items

Dimensions and weights

깊이
105.5 mm
Depth (inches)
4.154 inch
높이
22.8 mm
Height (inches)
0.898 inch
너비
12.5 mm
Width (inches)
0.492 inch
Net weight
6.22 g

Temperatures

주변 온도
-25 °C…85 °C
작동 온도 범위
-40...120 ℃
Humidity
5 - 93 % de humedad relativa, Tu = 40 °C, sin condensación

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

재료 데이터

CTI(Comparative Tracking Index, 비교 추적 지수)
600 ≤ CTI
UL 94 가연성 등급
V-0
기본 재질
플라스틱
절연재
PA 66 GF 30
절연재 그룹
I
표면 마감
미처리

일반 데이터

보호 등급
IP20(설치 상태)
캡슐화 옵션
아니요
컬러 차트(유사)
RAL 9011과 유사
컬러 코드
검정

부품 속성

결선 레벨 수
3
극 수, 최대
6
기능 포트 대비 컷아웃 일체형
아니요
암형 플러그 소켓 수
3
환기구 수
0

Classifications

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-02
ECLASS 15.0
27-19-06-02
