CH20M45 B BUS BK/OR 2010

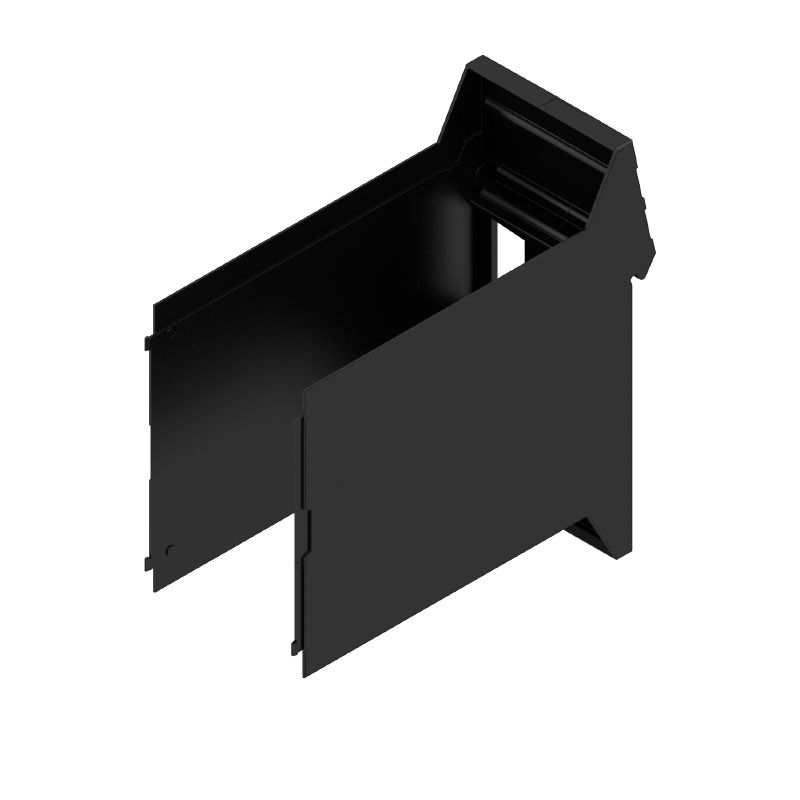

Imagen de producto
CH20M45 B BUS BK/OR 2010
Imagen de producto
CH20M45 B BUS BK/OR 2010
Ventaja del producto
Base incluyendo escotadura BUS
CH20M45 B BUS BK/OR 2010
Dibujo acotado

CH20M45 B BUS BK/OR 2010

Boîtier modulaire, OMNIMATE Housing - série CH20M noir, Élément de base, Cavité dans la zone du pied de détente pour le contact de bus, Largeur: 45 mm

Art.-Nr. 1177020000
Im Konfigurator öffnen
Datenblatt herunterladen Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Autres produits de la même gamme 6
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques générales Propriétés d'assemblage Tests mécaniques Tests thermiques Propriétés des composants Forme boîtier - Configuration requise pour IN Options de personnalisation Note importante Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Boîtier modulaire, OMNIMATE Housing - série CH20M noir, Élément de base, Cavité dans la zone du pied de détente pour le contact de bus, Largeur: 45 mm
주문 번호
1177020000
Type
CH20M45 B BUS BK/OR 2010
GTIN(EAN)
4032248970483
Qté.
6 Pièce

Dimensions et poids

깊이
108 mm
Profondeur (pouces)
4,252 inch
Posizione verticale
109,3 mm
Hauteur (pouces)
4,303 inch
Largeur
45 mm
Largeur (pouces)
1,772 inch
Poids net
49,5 g

Températures

Ambient temperature
-25 °C…85 °C
작동 온도 범위
-40...120 ℃
Humidité
5 - 93 % d'humidité rel., Tu = 40 °C, pas de condensation

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Classe d'inflammabilité selon UL 94
V-0
Groupe de matériaux isolants
I
Indice de Poursuite Comparatif (CTI)
600 ≤ CTI
Matériau de base
Plastique
Matériau isolant
PA 66 GF 30
Surface
non traité

Caractéristiques générales

Barrette de liaison équipée
TS 35
Couleur
noir
Degré de protection
IP20 en condition installée
Possibilité d'enrobage
Non
Tableau des couleurs (similaire)
RAL 9011

Propriétés d'assemblage

Nombre d’emplacements pour les connecteurs femelles de l'assemblage monté, max.
12
Nombre de circuits imprimés, max.
2
Nombre de niveaux de raccordement, max.
3
Nombre de pôles, max.
48
Hauteur de composants sur le circuit imprimé (utilité de 1 circuit imprimé), max.
38,6 mm
Hauteur de composants sur le circuit imprimé (utilité de 2 circuits imprimés), max.
34,7 mm
Type d'assemblage du circuit imprimé
double face

Tests mécaniques

В соответствии со стандартом
DIN EN 61373:1999 (choc et vibration)
Testvillkor
cinq logements installés à la suite
200g de poids supplémentaire par PCB
deux PCB montés
Axes éprouvés
X
Y
Z
Test de choc
  • Conseils généraux sur les tests:
    Tous les tests mécaniques ont été effectués sur une installation type ou en tenant compte de la réglementation concernée. Les résultats spécifiés ne remplacent pas les tests pertinents pour l'approbation. Ce ne sont que des valeurs d'orientation.
  • Catégorie de test:
    1
  • Nombre de chocs par axe:
    3 en directions positive et négative
  • Durée du choc:
    30 ms
  • Accélération horizontale:
    30 m/s²
  • Accélération verticale:
    30 m/s²
  • Accélération longitudinale:
    50 m/s²
Test de vibration
  • Catégorie de test:
    1B
  • Durée du test:
    5 heures par axe
  • Accélération effective:
    7,9 m/s²

Tests thermiques

Tests thermiques
  • Conseils généraux sur les tests:
    Tous les tests thermiques ont été effectués sur une installation type ou en tenant compte de la réglementation concernée. Les résultats spécifiés ne remplacent pas les tests pertinents pour l'approbation. Ce ne sont que des valeurs d'orientation.
  • Conditions du test:
    sept logements installés à la suite - pas d'espacement
  • Axes de test:
    horizontal
  • Température ambiante:
    55 °C
  • Dissipation de puissance, max.:
    4,2 W
  • Température ambiante:
    50 °C
  • Dissipation de puissance, max.:
    4,8 W
  • Température ambiante:
    40 °C
  • Dissipation de puissance, max.:
    5,9 W
  • Température ambiante:
    20 °C
  • Dissipation de puissance, max.:
    8,25 W

Propriétés des composants

Couleur du pied encliquetable
Orange
Découpe dans la zone du pied encliquetable, comme préparation pour
Contact bus
contact non inclus !
Nombre de niveaux de raccordement, max.
3

Forme boîtier - Configuration requise pour IN

NYÁK vastagsága
1,6 mm
Tolerance for the PCB shape
±0,1 mm
Tolleranza di spessore del circuito stampato
±0,15 mm

Options de personnalisation

Alternitive colours
Davantage sur demande
Customer specific labelling possible
Oui
Proces objednávky specifický pro zákazníka
Cf. directives dans la section téléchargements
Processing possibilities
Traitement laser

Note importante

Informacje produktowe
Le contour du circuit imprimé, les zones restreintes et d'autres informations relatives à la conception du circuit imprimé se trouvent dans la catégorie technologie de connexion sous les connecteurs mâles correspondants dans les téléchargements.

Classifications

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
