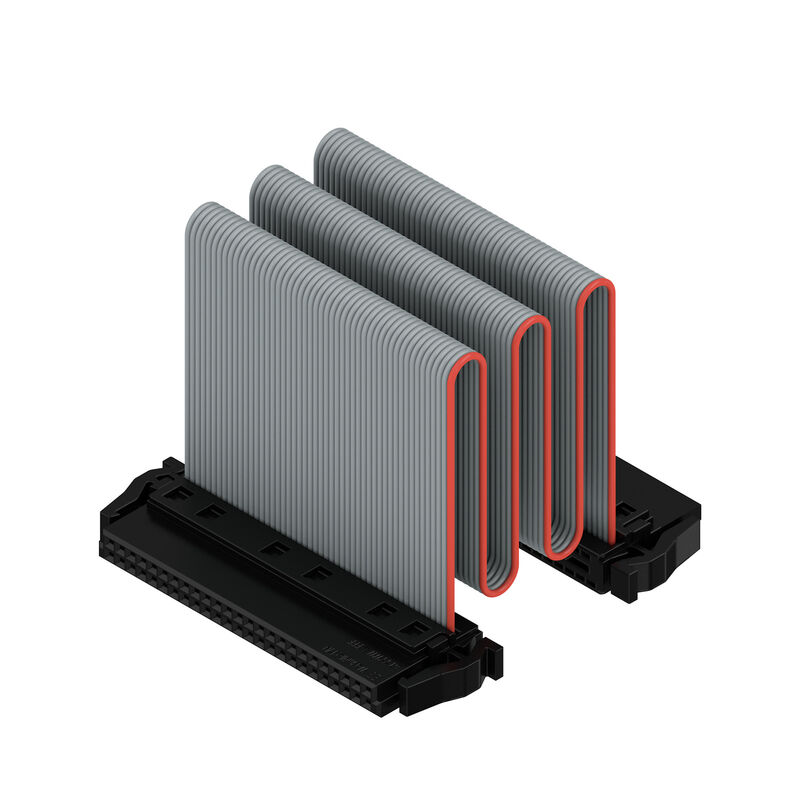

FC50 TN/50A S1 B BX
Illustrazione del prodotto
FC50 TN/50A S1 B BX
Illustrazione del prodotto
FC50 TN/50A S1 B BX
FC50 TN/50A S1 B BX
FC50 TN/50A S1 B BX

FC50 TN/50A S1 B BX

Questo prodotto a breve non sarà più disponibile.

Ultima data dell’ordine: /Date(1798671600000)/

Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 1.27 mm, Numero di poli: 50, Box

N. articolo 2827290000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 27
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Imballaggio Nota importante Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 1.27 mm, Numero di poli: 50, Box
N. d’ordine
2827290000
Tipo
FC50 TN/50A S1 B BX
GTIN (EAN)
4064675363897
CPZ
10 Pezzo
Parametri prodotto
IEC: / 1.9 A
UL:
Imballaggio
Box

Dimensioni e pesi

Lunghezza
12,2 mm
Lunghezza (pollici)
0,48 inch
Peso netto
21,5 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametri del sistema

Familia del producto
OMNIMATE Signal - Board-to-Board
Type of connection
Collegamento a perforazione d'isolante (IDC)
Wire connection method
Morsetto IDC
Lunghezza del cavo
500 mm
Шаг в мм (P)
1,27 mm
Passo in pollici (P)
0,05 "
Direzione d'uscita del conduttore
90°/270°
Numero di poli
50
Número de series
2
Numero di serie di poli
2
Grado di protezione
IP20
Resistenza di passaggio
<25 mΩ
Cicli di inserimento
500
Forza di innesto/polo, max.
0,6 N
Forza d'estrazione/polo, max.
0,6 N

Dati del materiale

Materiale isolante
LCP
Colori
grigio
Tabella dei colori (simile)
RAL 7035
Resistenza d'isolamento
≥ 20 MΩ
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale base dei contatti
Lega di rame
Materiale dei contatti
Lega in rame
Superficie dei contatti
Ni/Au
Struttura a strati del connettore maschio
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-40 °C
Temperatura d'esercizio , max.
125 °C

Conduttori adatti al collegamento

Sezione di collegamento cavo AWG, min.
AWG 30/1, 30/7
Sezione di collegamento cavo AWG, max.
AWG 30/1, 30/7

Dati di dimensionamento secondo IEC

Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
1,9 A
Distanza in aria, min.
0,4 mm
Distanza superficiale, min.
0,4 mm

Imballaggio

Emballage
Box
VPE hosszúság
155 mm
VPE 폭
64 mm
Wysokość VPE
38 mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
