속성

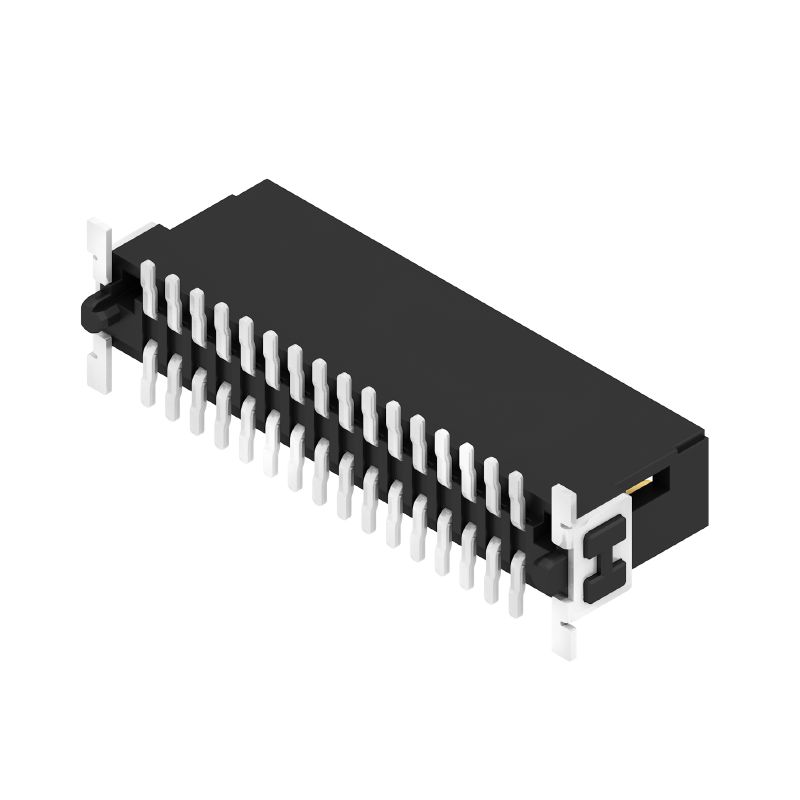

| 버전 | PCB 플러그인 커넥터, 수형 헤더, SMD 용접 결선, 피치(mm)(P): 1.27 mm, 극 수: 32, 180°, Tape |
| 주문 번호 | 2747110000 |
| 유형 | FMH3 S1/32V F1 B RL |
| GTIN(EAN) | 4064675001058 |
| 수량 | 280 items |
| 제품 데이터 |
IEC: / 2.8 A UL: 150 V |
| 패키징 | Tape |
| 깊이 | 7.4 mm |
| 깊이 (인치) | 0.291 inch |
| 높이 | 9.1 mm |
| 높이 (인치) | 0.358 inch |
| 너비 | 25.4 mm |
| 폭 (인치) | 1 inch |
| 순중량 | 6.254 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 제품군 | OMNIMATE 신호 - 보드 투 보드 |
| 결선 유형 | 보드 결선 |
| PCB에 장착 | SMD 용접 결선 |
| 피치(mm)(P) | 1.27 mm |
| 피치(인치)(P) | 0.05 " |
| 외향 엘보 | 180° |
| 극 수 | 32 |
| 폴당 용접 핀 수 | 1 |
| 공면: | 0.1 mm |
| 행 수 | 1 |
| 핀 시리즈 수량 | 2 |
| 보호 등급 | IP20 |
| 볼륨 저항 | <25 mΩ |
| 플러그 주기 | 500 |
| 플러깅 힘/폴, 최대 | 0.6 N |
| 당기는 힘 / 폴, 최대 | 0.6 N |
| 절연재 | LCP |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | IIIa |
| 절연 강도 | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| UL 94 가연성 등급 | V-0 |
| 접점 기본 재질 | 구리 합금 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 금 도금 니켈 |
| 플러그 접점의 레이어 구조 | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -55 °C |
| 작동 온도, 최대 | 125 °C |
| 정격 전류, 극 수(Tu=20°C) | 2.8 A |
| 연면거리, 분 | 0.4 mm |
| 최소간격, 분 | 0.4 mm |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 정격 전압(UL 1977)(구형) | 150 V |
| 패키징 | Tape |
| VPE 길이 | 350 mm |
| VPE 폭 | 345 mm |
| VPE 높이 | 135 mm |
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224280) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747110000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E92202 |
