HDC HEE 32 MC 33-64
HDC HEE 32 MC 33-64

HDC HEE 32 MC 33-64

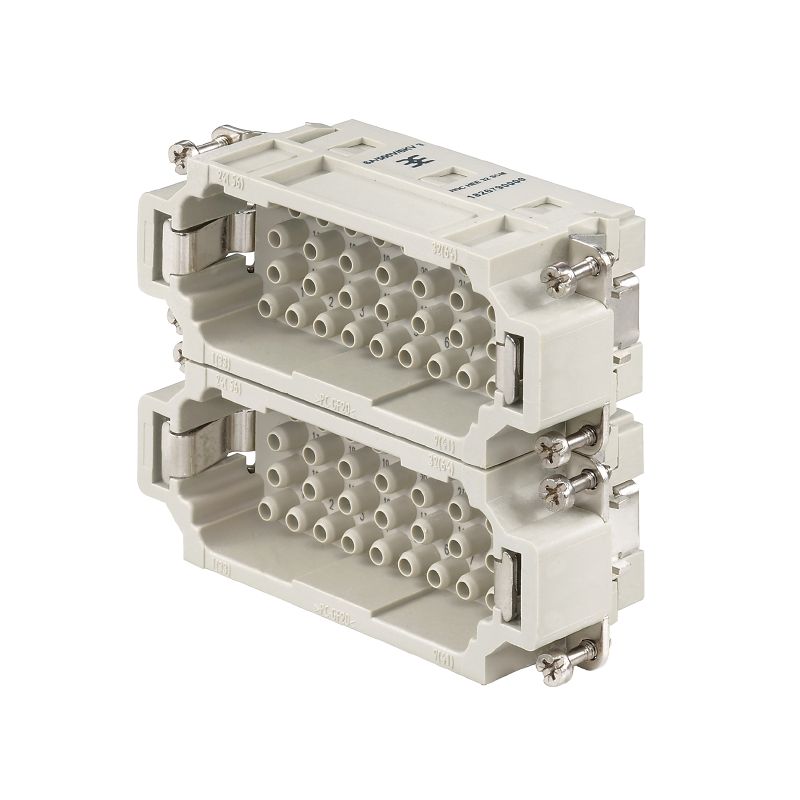

HDC insert, Male, 500 V, 16 A, Number of poles: 32, Crimp connection, Installation size: 6

Art.-Nr. 1018950000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 17 Verwandte Artikel 2
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Abmessungen Allgemeine Daten Anschlussdaten PE Ausführung Classificazioni

Approvals

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conform

General ordering data

Ausfuehrung
HDC insert, Male, 500 V, 16 A, Number of poles: 32, Crimp connection, Installation size: 6
Best.-Nr.
1018950000
Art
HDC HEE 32 MC 33-64
GTIN (EAN)
4032248730254
VPE
1 items

Dimensions and weights

Tiefe
84,5 mm
Depth (inches)
3,327 inch
Höhe
33 mm
Altezza (pollici)
1,299 inch
Breite
34 mm
Width (inches)
1,339 inch
Nettogewicht
49,28 g

Temperatures

Limit temperature
-40 °C ... 125 °C

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd
Chemische Beständigkeit
  • Substancja:
    Ацетон
  • Химическая устойчивость:
    Beständigt
  • Innehåll:
    Ammoniak, vattenhaltig
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Bensin
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Bensen
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Dieselolja
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Ättiksyra, koncentrerad
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Kaliumhydroxid
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Metanol
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Motorolja
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Lut, utspädd
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Klorfluorkolväten
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Utomhusanvändning
  • Kemisk beständighet:
    Villkorligt beständigt

Abmessungen

Breite
34 mm
Höhe Stecker
33 mm
Länge Sockel
84,5 mm

Allgemeine Daten

Anschlussart
Crimpanschluss
Baugröße
6
Baureihe
HEE
Bemessungsspannung (DIN EN 61984)
500 V
Bemessungsspannung nach UL/CSA
600 V AC/DC
Bemessungsstoßspannung (DIN EN 61984)
6 kV
Bemessungsstrom (DIN EN 61984)
16 A
BG
6
Brennbarkeitsklasse nach UL 94
V-0
Durchgangswiderstand
≤2 mΩ
Farbe
beige
Geringe Rauchentwicklung gemäß DIN EN 45545-2
Ja
Isolationswiderstand
1010 Ω
Isolierstoff
PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
Isolierstoffgruppe
IIIa
Leiteranschlussquerschnitt
4 mm²
Polzahl
32
Steckzyklen Ag
≥ 500
Steckzyklen Au
≥ 500
Typ
Stift
Verschmutzungsgrad
3
Werkstoff
Copper alloy

Anschlussdaten PE

Abisolierlänge PE-Anschluss
10 mm
Anschlussart PE
Schraubanschluss
Anzugsdrehmoment, max. PE-Anschluss
1,5 Nm
Anzugsdrehmoment, min. PE-Anschluss
1,2 Nm
Befestigungsschraube
M 4
Bemessungsquerschnitt
4 mm²
Klingenmaß Schlitz (PE-Anschluss)
SD 0,8 x 4,0
Leiteranschlussquerschnitt AWG (PE), max.
AWG 12
Leiteranschlussquerschnitt AWG (PE), min.
AWG 20

Ausführung

Abisolierlänge Bemessungsanschluss
7,5 mm
Anschlussart
Crimpanschluss
Baugröße
6
BG
6
Durchgangswiderstand
≤2 mΩ
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 20
Leiteranschlussquerschnitt, eindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, max.
4 mm²
Leiteranschlussquerschnitt, min.
0,5 mm²
Werkstoff
Copper alloy

Classificazioni

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
