속성

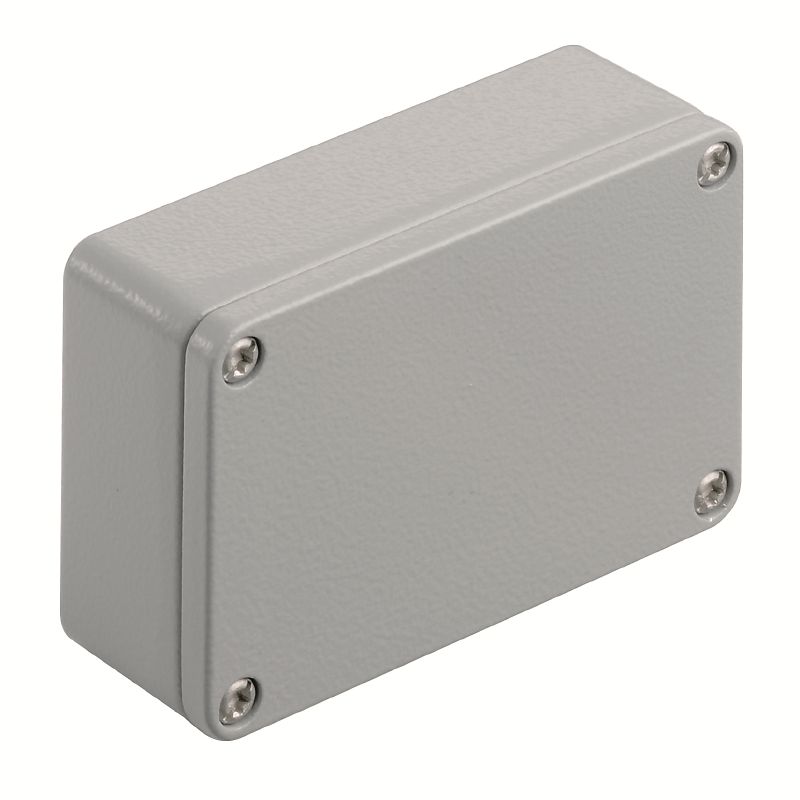

| 버전 | Klippon K (알루미늄 빈 인클로저), 빈 인클로저, 알루미늄 인클로저, 높이: 64 mm, 너비: 98 mm, 깊이: 34 mm, 재질: 알루미늄 AlSi12, 파우더 코딩, 텍스처, 은회색 |
| 주문 번호 | 1937840000 |
| 유형 | KLIPPON K02 VMQ RAL7001 |
| GTIN(EAN) | 4032248610013 |
| 수량 | 6 items |
| 깊이 | 34 mm |
| 깊이 (인치) | 1.339 inch |
| 높이 | 64 mm |
| 높이 (인치) | 2.52 inch |
| 너비 | 98 mm |
| 폭 (인치) | 3.858 inch |
| 마운팅 치수 - 높이 | 36 mm |
| 마운팅 치수 - 너비 | 86 mm |
| 순중량 | 217 g |
| 작동 온도 | -60 °C...135 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 1 |
| M16 | 1 |
| M12 | 1 |
| M16 | 1 |
| M12 | 3 |
| M16 | 3 |
| M20 | 2 |
| 승인 조건 |
cULus
RMRS DNV |
| 인증 번호(cULus) | E197061 |
| 인증 번호(DNV) | TAE00002SM |
| 적합성 선언 번호(DoC LVD) | DE PS2410 160412 001ISS03 |
| 뚜껑 | 예 |
| 리드 스크류의 수 | 4 |
| 박스 재질 두께 | 3.1 mm |
| 보호 등급 |
IP66
IP67 IP68 |
| 보호 등급 (UL) |
Type 4
Type 4X |
| 사용 영역 |
공정 산업
운송 해양 엔지니어링 포장 산업 항만 설비 기계 제작 |
| 실링 자재 | 실리콘 |
| 액세스 구멍: 높이 | 57.8 mm |
| 액세스 구멍: 폭 | 91.8 mm |
| 인클로저 장착 | 구멍 4 mm |
| 작동 온도, 최대 | 135 °C |
| 작동 온도, 최소 | -60 °C |
| 재질 | 알루미늄 AlSi12 |
| 참고: 보호 등급 | IP68(t=72h, h=1m) |
| 최대 페이로드 | 0.627 kg |
| 충격 저항 | 10 J 버전 표준 |
| 커버 부착 | 슬롯 포함 M4 토크 스테인레스 스틸 스크류 |
| 커버 스크류 토크 | 2.5 Nm |
| 커버 재질 두께 | 2.5 mm |
| 통합 고정 | 나사산 구멍 M3 |
| 표면 마감 |
파우더 코딩
텍스처 |
| 표준 규격 | EN 45545-2:2013 |
| 플랜지 플레이트 | 아니요 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x1* |
| WDU 4 / ZDU 4 | 1x1* |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x1* |
| WDU 4 / ZDU 4 | 1x1* |
| 승인/인증/적합성 문서 |
[TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742)
[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54555) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1937840000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1937840000) |
| 제품 변경 통지 |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| 입찰 사양 |
[Klippon K02 VMQ RAL7001_1937840000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56400)
[Klippon K02 VMQ RAL7001_1937840000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56514) |
| 사용자 문서 | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40378) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E197061 |
