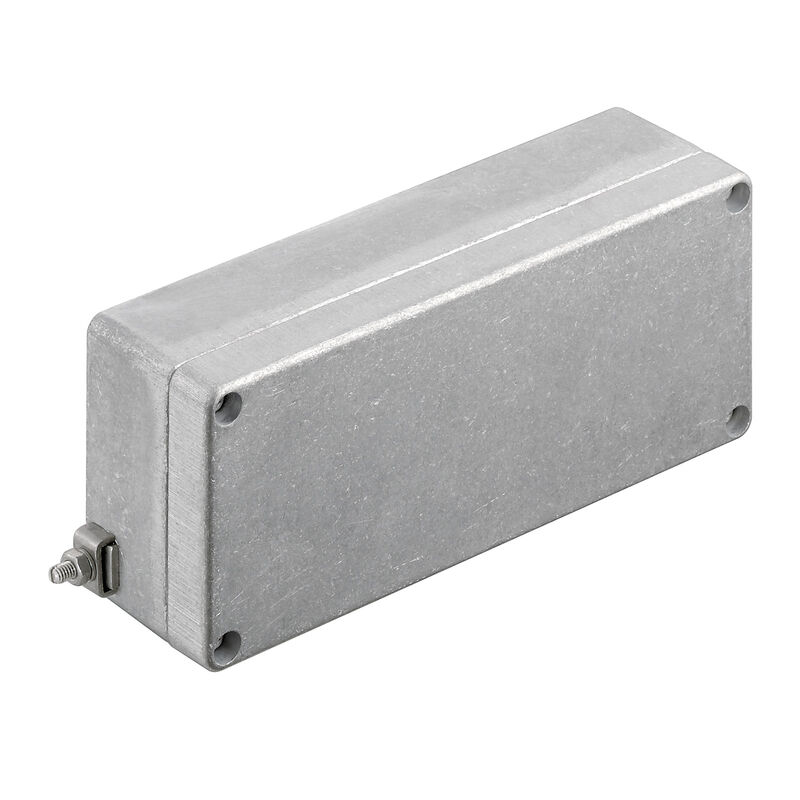

KLIPPON K3 EX
Simile alla figura
KLIPPON K3 EX
Disegno quotato

KLIPPON K3 EX

Klippon K (custodia vuota in alluminio), Custodia vuota, Custodia in alluminio, Posizione verticale: 70 mm, Larghezza: 165 mm, Profondità: 45 mm, Materiale di base: alluminio AlSi12, non trattato, argento

N. articolo 9526880000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Collegamenti a vite Collegamenti a vite a destra Collegamenti a vite in alto / in basso Certificate numbers enclosure General information Equipaggiamento orizzontale Equipaggiamento verticale Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Klippon K (custodia vuota in alluminio), Custodia vuota, Custodia in alluminio, Posizione verticale: 70 mm, Larghezza: 165 mm, Profondità: 45 mm, Materiale di base: alluminio AlSi12, non trattato, argento
N. d’ordine
9526880000
Tipo
KLIPPON K3 EX
GTIN (EAN)
4032248019113
CPZ
1 Pezzo

Dimensioni e pesi

Profondità
45 mm
Profondità (pollici)
1,772 inch
Posizione verticale
70 mm
Altezza (pollici)
2,756 inch
Larghezza
165 mm
Larghezza (pollici)
6,496 inch
Altezza di fissaggio
42 mm
Larghezza di fissaggio
153 mm
Peso netto
467 g

Temperature

Temperatura d'esercizio
-60 °C...135 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Collegamenti a vite

M12
1
M16
1

Collegamenti a vite a destra

M12
1
M16
1

Collegamenti a vite in alto / in basso

M12
6
M16
5
M20
4

Certificate numbers enclosure

Attestazione di conformità n. (AoC)
DE PS2410 160308 001ISS03
Condizioni di omologazione
DNV
GL
RMRS
ATEX
IECEX
UL AEx Class Div.
CCC
INMETRO
Dichiarazione di conformità n. (DoC LVD)
DE PS2410 160412 001ISS03
Numero del certificato custodia vuota (ATEX)
IBExU12ATEX1144 U
Numero del certificato custodia vuota (IECEx)
IECEx IBE 13.0001U
Numero del certificato custodia vuota (INMETRO)
LMP 23.0526U
N° certificato (ATEX)
IBEXU12ATEX1145X
N° certificato (DNV)
TAE00002SM
N° certificato (IECEX)
IECEXIBE13.0001U
N° certificato scatola morsettiera (ATEX)
IBExU12ATEX1145 X
N° certificato scatola morsettiera (IECEx)
IECEx IBE 13.0002X
N° certificato scatola morsettiera (INMETRO)
LMP 23.0527X

General information

Access opening: height
63 mm
Allegato coperchio
M4 Torx rozsdamentes acél csavarok horonnyal
Areas of use
Explosive risk zone
Process industry
Transportation
Packaging industry
Marine engineering
Machine construction
Harbour facilities
Coppia di serraggio delle viti coperchio
2,5 Nm
Deckel
Sì
Fissaggio dei componenti
fori filettati M4
Fissaggio della custodia
fori 4 mm
Flange plate
No
Grado di protezione
IP66
IP67
Larghezza apertura di accesso
158 mm
Materiale delle guarnizioni
Silicone
Materiale di base
alluminio AlSi12
Norme
IEC 60079-0
IEC 60079-7
IEC 60079-31
EN 45545-2:2013
Numero di viti sul coperchio
4
Resistenza agli urti
Versione ATEX 7 J
Spessore del materiale del coperchio
3 mm
Spessore del materiale della custodia
3,5 mm
Superficie
non trattato
Temperatura d'esercizio , max.
135 °C
Temperatura d'esercizio , min.
-60 °C

Equipaggiamento orizzontale

WDU 2,5 / ZDU 2,5 / IDU 2,5
1x22

Equipaggiamento verticale

WDU 2,5 / ZDU 2,5 / IDU 2,5
*
WDU 4 / ZDU 4
*

Classificazioni

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
