속성

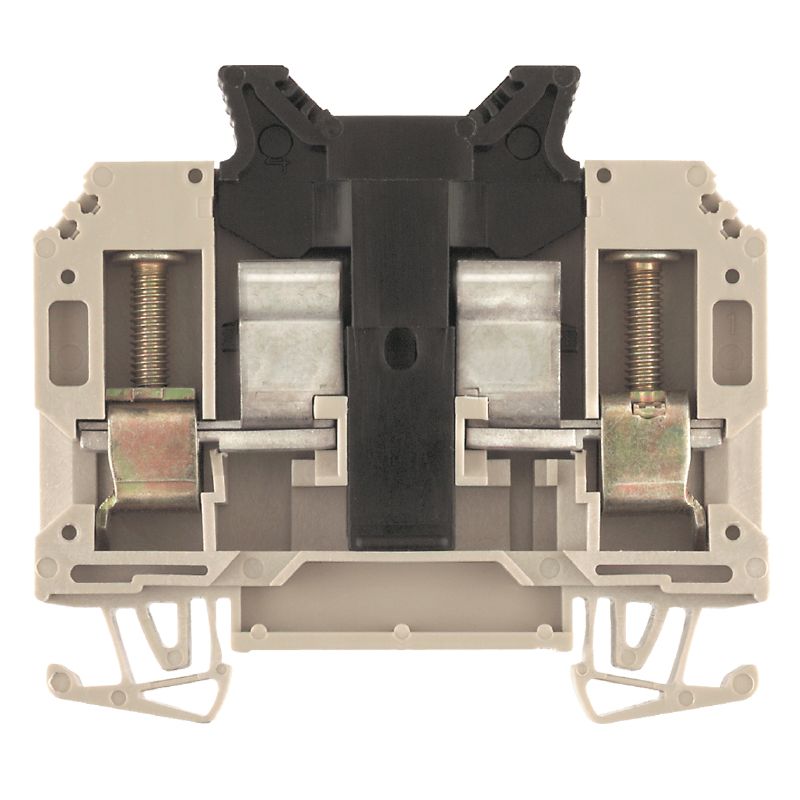

| 버전 | SAK 시리즈, 퓨즈 단자대, 정격 단면적: 10 mm², 스크류 결선, Wemid, 진한 베이지색, 직접 장착 |
| 주문 번호 | 9509600000 |
| 유형 | KSKM 1/35 G20 |
| GTIN(EAN) | 4008190456795 |
| 수량 | 20 items |
| 대체용 제품 | [2892900000](~/p/2892900000) |
| 깊이 | 63 mm |
| 깊이 (인치) | 2.48 inch |
| 높이 | 69 mm |
| 높이 (인치) | 2.717 inch |
| 너비 | 13 mm |
| 폭 (인치) | 0.512 inch |
| 순중량 | 45.2 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 120 °C |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 재질 | Wemid |
| 절연재 | Wemid |
| 컬러 코드 | 진한 베이지색 |
| UL 94 가연성 등급 | V-0 |
| 버전 |
스크류 결선
퓨즈 아이솔레이터 커넥터 없는 한쪽 끝 |
| 엔드 커버 플레이트 필요 | 예 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 2 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 레일 | TS 35 |
| 개방측 | 오른쪽 |
| 설치 권고 | 직접 장착 |
| 유사 단자대 수 | 1 |
| 장착 유형 | 스냅온 |
| 폭발 테스트 버전 | 아니요 |
| 결선 유형, 추가 결선 | 스크류 결선 |
| IEC 60947-1 규격 게이지 | B6 |
| 결선 단면규격 AWG, 최대 | AWG 8 |
| 결선 단면규격 AWG, 최소 | AWG 22 |
| 결선 방향 | 측면 |
| 결선 수 | 2 |
| 결선 유형 | 스크류 결선 |
| 결선의 유형 2 | 스크류 결선 |
| 블레이드 크기 | 1.0 x 5.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 10 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 16 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 조임 토크, 최대 | 2.4 Nm |
| 조임 토크, 최소 | 1.2 Nm |
| 클램프 범위, 최대 | 16 mm² |
| 클램프 범위, 최소 | 0.13 mm² |
| 클램프 스크류 | M 4 |
| 탈피 길이 | 12 mm |
| 표시기에 대한 전압 유형 | AC/DC |
| 작동 전압, 최대 | 250 V |
| 카트리지 퓨즈 | G-Si. 5 x 20 |
| 표시기에 대한 전압 유형 | AC/DC |
| 퓨즈 홀더(카트리지 홀더) | 플러그형 |
| 결선 단면규격 AWG, 최대 | AWG 8 |
| 결선 단면규격 AWG, 최소 | AWG 22 |
| 레일 | TS 35 |
| 설치 권고 | 직접 장착 |
| 정격 단면적 | 10 mm² |
| 정격 전압 | 440 V |
| 정격 DC 전압 | 440 V |
| 정격 전류 | 6.3 A |
| 최대 와이어에서 전류 | 6.3 A |
| IEC 60947-7-x에 따른 체적 저항률 | 0.56 mΩ |
| IEC 60947-7-x 규격 전력 손실 | 1.82 W |
| 인증 번호(UR) | E60693 |
| 전류 크기 C(UR) | 10 A |
| 전압 크기 C(UR) | 600 V |
| 컨덕터 크기 팩토리 결선 최대(UR) | 8 AWG |
| 컨덕터 크기 팩토리 결선 최소(UR) | 26 AWG |
| 컨덕터 크기 필드 결선 최대(UR) | 8 AWG |
| 컨덕터 크기 필드 결선 최소(UR) | 22 AWG |
| 제품 정보 | 전압은 선택된 퓨즈 요소 또는 선택된 표시등에 따라 달라집니다 |
| 승인/인증/적합성 문서 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36680)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284526) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66835) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9509600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9509600000) |
| 사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(UR) | E60693 |
