KTBLQL1258040S4B1 LL1
Bildliknande
KTBLQL1258040S4B1 LL1

KTBLQL1258040S4B1 LL1

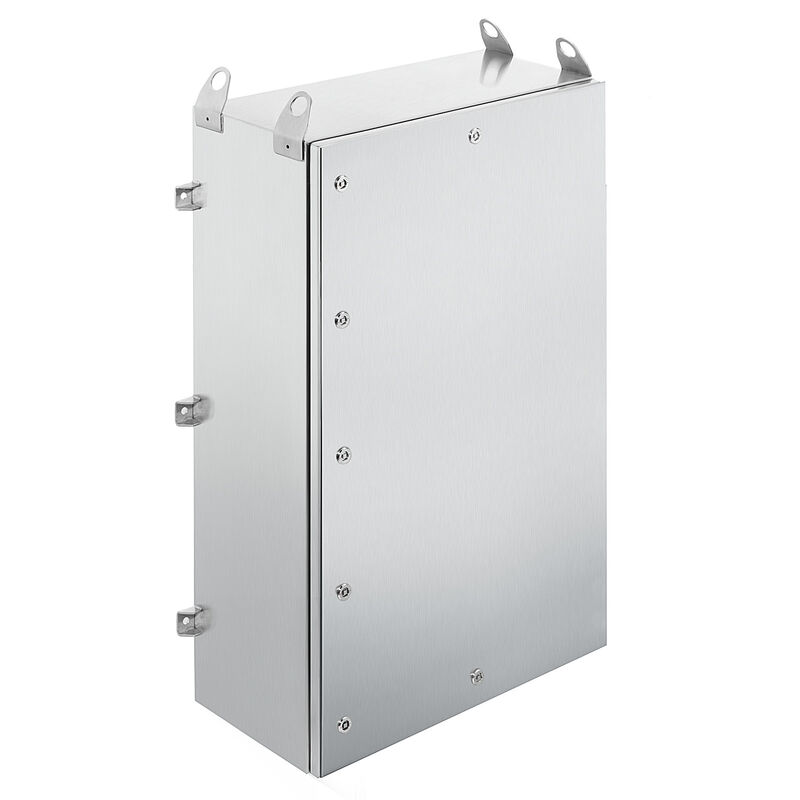

Klippon TBL (terminalbox stor), Tom kapsling, Höjd: 1250 mm, Bredd: 800 mm, Djup: 400 mm, Flänsplattor: nedre, Grundläggande material: Rostfritt stål 1.4404 (316 L), borstad

Ürün No. 2698420000
Veri sayfasını indir Teknisk support Nedladdningar av produkter
Verwante producten 3
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Förskruvningar uppe / nere Certifikatnummer kapsling Allmänna uppgifter Viktig hänvisningstext Klassificeringar

Godkännanden

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/77edcf15-a819-4d84-9453-ee875f894388/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E508186

Allmänna beställningsdata

Utförande
Klippon TBL (terminalbox stor), Tom kapsling, Höjd: 1250 mm, Bredd: 800 mm, Djup: 400 mm, Flänsplattor: nedre, Grundläggande material: Rostfritt stål 1.4404 (316 L), borstad
Art.nr.
2698420000
Typ
KTBLQL1258040S4B1 LL1
GTIN (EAN)
4064675026655
Qty.
1 items

Mått och vikter

Djup
400 mm
Byggdjup (tum)
15,748 inch
Höjd
1 250 mm
Bygghöjd (tum)
49,212 inch
Bredd
800 mm
Byggbredd (tum)
31,496 inch
Montagemått höjd
896 mm
Montagemått bredd
840 mm
Nettovikt
160 000 g

Temperaturer

Operating temperature
-50 °C...135 °C

Miljööverenstämmelse för produkt

Estado de cumplimiento de la directiva RoHS
Kompatibel
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Förskruvningar uppe / nere

M12
536
M16
364
M20
270
M25
205
M32
136
M40
102
M50
60
M63
40
M75
32

Certifikatnummer kapsling

Attestazione di conformità n. (AoC)
DE PS2611 201111 001ISS02
Certificate no. (cULus)
E508186
Certificate no. empty enclosure (IECEx)
IECEx NEP 20.0005U
Megfelelőségi nyilatkozat száma (DoC LVD)
DE PS2611 201111 002ISS01
빈 인클로저(ATEX) 인증 번호
CML 20ATEX3029U

Allmänna uppgifter

Driftstemperatur, max
135 °C
Driftstemperatur, min.
−50 °C
Fastsättning av lock
Kvartslåsning med fyrkantsinsats
Flänsplattor
nedre
Flänsplåt
Ja
Grundläggande material
Rostfritt stål 1.4404 (316 L)
Kapslingens fastsättning
6 påsvetsade montagefötter med 14 mm hål
Lock
Ja
Materialtjocklek
2 mm
Materialtjocklek fläns
3 mm
Materialtjocklek lock
2,5 mm
Montering av flänsplatta
M6 sexkantsskruvar 10 SW
Nyckelbredd
10 mm
Position PE-skruv
Kapslingssida C
Skyddsklass
IP66
Slagtålighet
7 J ATEX-Version
10 J standardversion
Tätningsmaterial
Silikon
Utförande på lyftöglor
4 svetsade öglor
Yta
borstad
Åtkomstöppning Bredd
725 mm
Åtkomstöppning Höjd
1 175 mm
Öppningsvinkel lock
100 °

Viktig hänvisningstext

Información de producto
The mounting plates are included in the delivery scope of the enclosure. The mounting plates are made of galvanised sheet steel. Fixing material is only included for the mounting plates.

Klassificeringar

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
