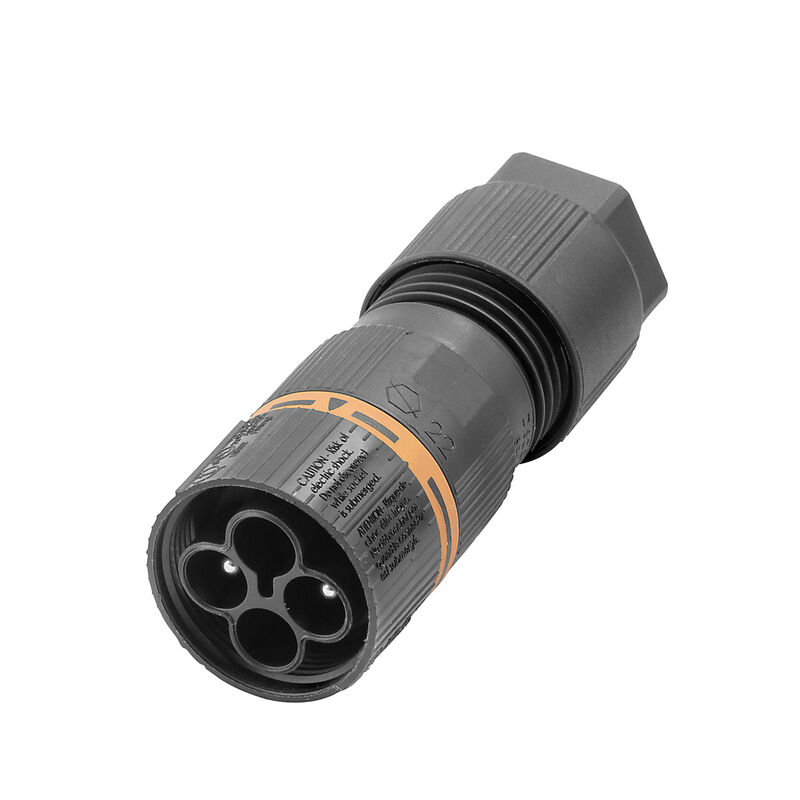

RC M P2 SP

RC M P2 SP

Nr. produktu 2903190000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 4 Jest dodatkiem 12 Produkty pokrewne 8
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dane techniczne adaptowalnych złączy wtykowych Dane ogólne Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Nr zam.
2903190000
Typ
RC M P2 SP
GTIN (EAN)
4099986122369

Wymiary i masa

Średnica
20  mm
Masa netto
20  g

Temperatury

Temperatura otoczenia
-25 °C…125 °C
Temperatura eksploatacyjna
-40 °C...60 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
b64e9137-212c-40f4-8b4a-2cb7feb25f72

Dane techniczne adaptowalnych złączy wtykowych

kodowanie
brak
LED
Nie
Liczba biegunów
2
Materiał pierścienia gwintowanego
tworzywo sztuczne
Materiał styków
Mosiądz
napięcie znamionowe
500  V
Podstawowy materiał obudowy
PA 66
Powierzchnia styku
Mosiądz
Przekrój przyłącza przewodu, maks.
4  mm²
Przekrój przyłącza przewodu, min.
0.5  mm²
Przekrój przyłącza, maks.
4  mm²
Przekrój przyłącza, min.
0.5  mm²
Przyłącze ekranu
Nie
Prąd znamionowy
17.5  A
Rodzaj przyłącza
złącze śrubowe
Rodzaj styku
Złącze męskie
Stopień ochrony
IP68
Średnica kabla, maks.
13  mm
Średnica kabla, min.
7  mm

Dane ogólne

Liczba biegunów
2
Podstawowy materiał obudowy
PA 66
Rodzaj przyłącza
złącze śrubowe
Zabezpieczenie przez pomieszaniem biegunów
Tak
Ścieżka połączenia
M20

Klasyfikacje

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231
