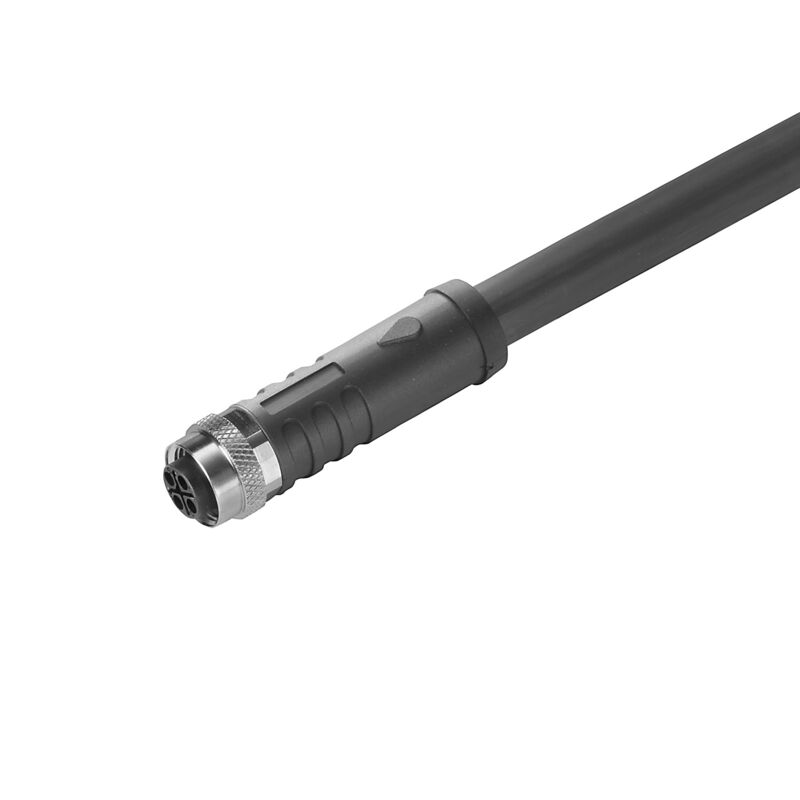

SAIL-M12BG-S-10P
SAIL-M12BG-S-10P
Rozměrový výkres
SAIL-M12BG-S-10P
Schéma pólů
Socket
SAIL-M12BG-S-10P
Schéma připojení
SAIL-M12BG-S-10P
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-S-10P

Napájecí kabel, jeden konec bez konektoru, M12, Počet pólů : 4 (3 + PE), 10 m, Zásuvka, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 2050161000
Stáhnout datový list Technická podpora
Příbuzné výrobky 7
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E310075

Všeobecné objednací údaje

Verze
Napájecí kabel, jeden konec bez konektoru, M12, Počet pólů : 4 (3 + PE), 10 m, Zásuvka, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
2050161000
Typ
SAIL-M12BG-S-10P
GTIN (EAN)
4050118441536
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
500 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technické specifikace kabelu

PP
Barevné kódování
šedá
černá
hnědá
zelená / žlutá
Barva opláštění
černá
Cykly ohybu
10 mil.
Délka kabelu
10 m
Halogen
Ne
Konfigurovatelná délka kabelu
Ne
Materiál pláště
PUR
Odolnost vůči jiskrám ze sváření
Ne
Odolné vůči perlám kovu ze svařování
Ne
PE funkce
Ano
Poloměr ohybu, min., pohyblivý
7,5x průměr kabelu
Poloměr ohybu, min., stacionární
4x průměr kabelu
Počet pólů
4 (3 + PE)
Průřez jádra
1,5 mm²
Rychlost
5 m/s
Stíněný
Ne
Teplotní rozpětí, pohyblivé
-40...80 °C
Teplotní rozpětí, stacionární
-50...80 °C
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20234 (80 °C / 1000 V)
Vnější průměr
9.6 mm ± 0.3 mm
Zesítěné vyzařování
Ne
Zrychlení
5 m/s²

Všeobecné technické údaje

AF mérete
13 mm
Anslutningsvridmoment
M12: 1.0 Nm
Cicli di inserimento
≥ 100
Coding
S-coded
Connection thread
M12
Contact surface
Pozlacené
Courant nominal
12 A
Grado di protezione
IP67
přišroubované
LED
Ne
Material capotas
PUR
Nominal voltage
600 V
Pollution severity
3
Resistencia del aislamiento
108 Ω
Versión
Zásuvka, rovná
Диапазон температур корпуса
-40 … +85 ° C

Elektrické vlastnosti

Jmenovité napětí
600 V
Odpor izolace
108 Ω

Obecné standardy

Standardní konektor
IEC 61076-2-111
Č. osvědčení (cULus)
E310075

Standardy

Standardní konektor
IEC 61076-2-111

Konektor, vlevo

插头，左
M12, S-kódování, IP67, Kontakt samice, přímý, Plast, nestíněné

Konektor, pravý

Plug right
volný konec vodiče

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
