SAIL-M12WM12W-CD-1.5A
SAIL-M12WM12W-CD-1.5A
치수 도면
Angled socket
SAIL-M12WM12W-CD-1.5A
폴 계획
M12, pin, A-coded
SAIL-M12WM12W-CD-1.5A
폴 계획
Socket
SAIL-M12WM12W-CD-1.5A
배선도
SAIL-M12WM12W-CD-1.5A
이상적 툴: Screwty ® (토크 기능 탑재)
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12WM12W-CD-1.5A

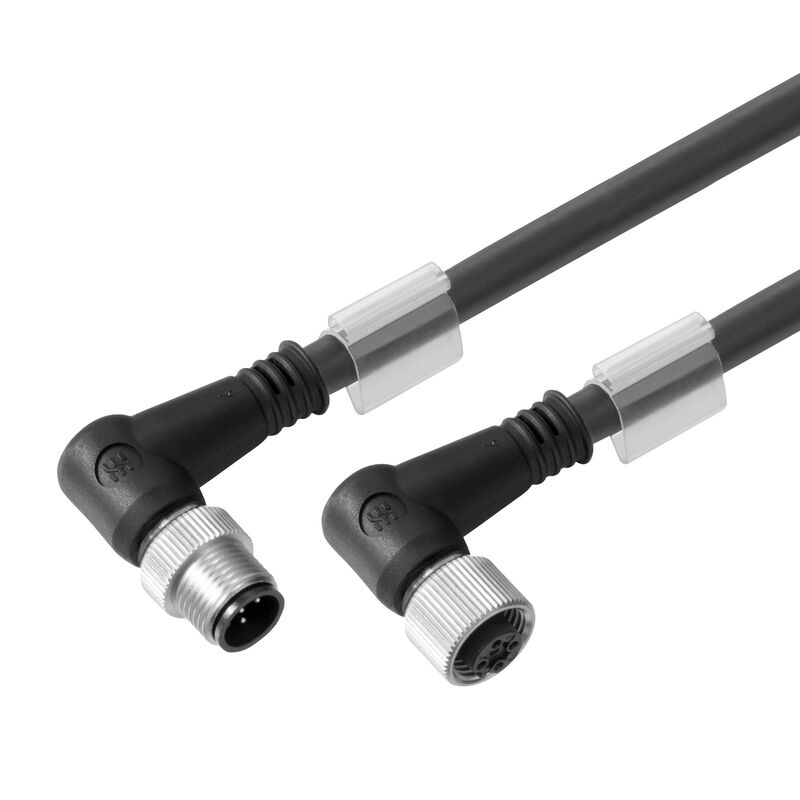

버스 라인, 연결선, M12 / M12, 극 수: 5, 1.5 m, 핀, 90° - 소켓 90°, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 1062150150
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 18
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 일반 표준 플러그, 좌 플러그, 우 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

일반 주문 데이터

버전
버스 라인, 연결선, M12 / M12, 극 수: 5, 1.5 m, 핀, 90° - 소켓 90°, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
Číslo objednávky
1062150150
유형
SAIL-M12WM12W-CD-1.5A
GTIN(EAN)
4032248811878
수량
1 items

치수 및 중량

순중량
125 g

환경 제품 규정 준수

Stav souladu se směrnicí RoHS
준수, 예외 존재
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

UL AWM 방식 규격 외부 클래딩
20236 (80 °C / 30 V)
가속
5 m/s²
구부림 반경, 최소, 고정
5 x 케이블 직경
구부림 반경, 최소, 이동
10 x 케이블 직경
구부림 주기
3 Mio
구성 가능 케이블 길이
아니요
속도
180 m/s
온도 범위, 고정
-40...80 °C
온도 범위, 이동
-10...80 °C
와이어 단면(프린트/온라인)
2 x 0.34 mm² + 2 x 0.22 mm²
외경
7 mm ± 0.3 mm
외피 색상
보라색
외피 재질
PUR
용접 비드 내성
아니요
용접 스파크 저항
아니요
절연
TPE
조사 교차결합
아니요
차폐
예
컬러 코딩
흰색
파란색
적색
검은색
케이블 길이
1.5 m
케이블 캐리어에 적합
예
폴 수
5
하이브리드 케이블
아니요
할로겐
아니요

일반 기술 데이터

Contact surface
금도금
Kódování
A-코딩
LED
아니요
Připojovací závit
M12 / M12
공칭 전압
125 V
나사선 링 재질
황동, 니켈 도금
버전
핀, 90° - 소켓 90°
보호 등급
IP67
오염 심각도
3
점퍼 연결
아니요
접점 재질
Ni/Au
정격 전류
4 A
조임 토크
M12: 0.8 - 1.2 Nm
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+80 °C

전기 속성

공칭 전압
125 V

일반 표준

인증 번호(cULus)
E307231

플러그, 좌

플러그 좌측
M12, A-코딩, IP67, 수형 접점, 90° 꺾임, 플라스틱, 차폐

플러그, 우

플러그 우측
M12, A-코딩, IP67, 암형 접점, 직선, 플라스틱, 차폐

분류

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
