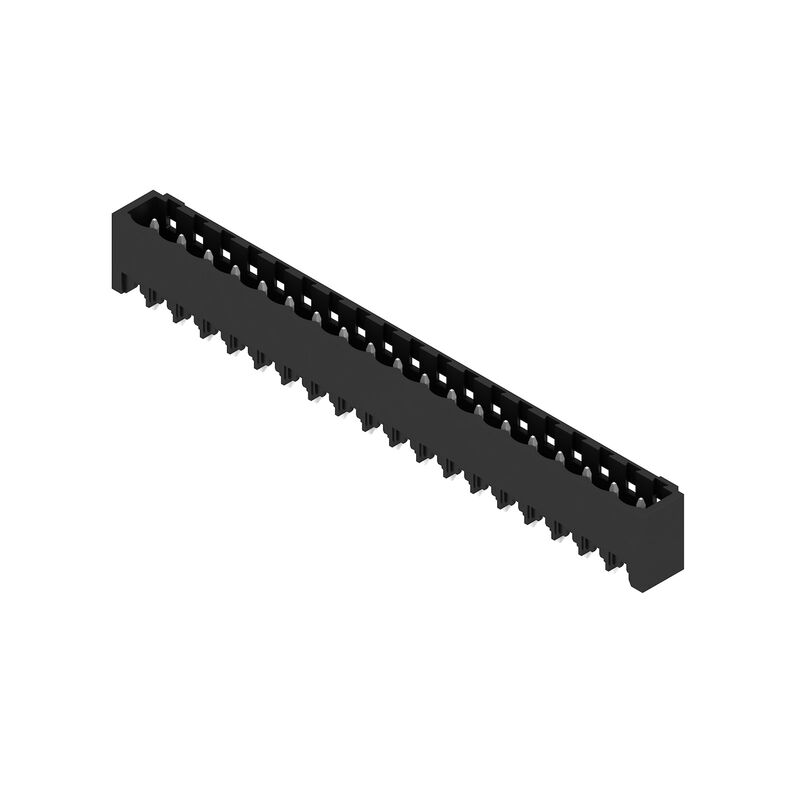

SL-SMT 5.00HC/19/180G 3.2SN BK BX
제품 이미지
SL-SMT 5.00HC/19/180G 3.2SN BK BX
제품 이미지
SL-SMT 5.00HC/19/180G 3.2SN BK BX
Dimensional drawing
SL-SMT 5.00HC/19/180G 3.2SN BK BX
제품 장점
Safe power transmission
Proven properties
SL-SMT 5.00HC/19/180G 3.2SN BK BX
제품 장점
Compliant with existing standards

SL-SMT 5.00HC/19/180G 3.2SN BK BX

이 제품은 더 이상 이용할 수 없습니다.

Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THT/THR, 5.00 mm, Liczba biegunów: 19, 180°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, czarny, skrzynia

항목 번호 1841330000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 4 대상 상대품: 1 관련 제품 12
승인 Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego System specifications Dane materiałowe Dati di dimensionamento secondo IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Важное примечание Klassificeringar

승인

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THT/THR, 5.00 mm, Liczba biegunów: 19, 180°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, czarny, skrzynia
Référence
1841330000
Type
SL-SMT 5.00HC/19/180G 3.2SN BK BX
GTIN (EAN)
4032248352234
Qté.
20 items
제품 데이터
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
패키징
박스
Statut de livraison
단종
Dernière date de commande
/Date(1793401200000)/

Wymiary i masa

Profondeur
8,5 mm
Profondeur (pouces)
0,335 inch
Hauteur
15,2 mm
Высота (в дюймах)
0,598 inch
Höjd lägstbyggande
12 mm
Largeur
98,2 mm
폭 (인치)
3,866 inch
Poids net
7,884 g

Zgodność produktu z wymogami środowiska naturalnego

Statut de conformité RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

System specifications

Famille de produits
OMNIMATE Signal - series BL/SL 5.00
Type de raccordement
Соединение с платой
Montage sur le circuit imprimé
THT/THR solder connection
Pas en mm (P)
5 mm
Pas en pouces (P)
0,197 "
Angle de sortie
180°
Nombre de pôles
19
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Tolérance sur la longueur du picot à souder
+0,1 / -0,2 mm
Dimensions du picot à souder
d = 1.2 mm
8각형
Dimension du picot à souder = tolérance d
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,5 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1 en mm
90 mm
L1(인치)
3,543 "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
볼륨 저항
≤5 mΩ
코딩 가능
예
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
5,5 N

Dane materiałowe

Matériau isolant
LCP GF
Couleur
черный
Tableau des couleurs (similaire)
RAL 9011과 유사
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 가연성 등급
V-0
Matériau des contacts
구리 합금
Surface du contact
주석 도금
용접 결선의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 매트
Structure en couches du contact mâle
1...3 µm Ni / 2...4 µm Sn 매트
보관 온도, 최소
−40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
−50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
−30 °C
온도 범위, 설치, 최대
100 °C

Dati di dimensionamento secondo IEC

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
27,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
19 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
24 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16,5 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV

Rated data acc. to CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1176845
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
15 A
Courant nominal (groupe d'utilisation D / CSA)
15 A
Référence aux valeurs approuvées
사양은 최대값, 상세정보 - 승인서 참조

Rated data acc. to UL 1059

Institut (UR)
UR
Certificat Nº (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
18,5 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Référence aux valeurs approuvées
사양은 최대값, 상세정보 - 승인서 참조

Packing

Emballage
Box
Longueur VPE
168 mm
Largeur VPE
42 mm
Hauteur VPE
70 mm

Важное примечание

Conformité IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Remarques
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Diameter of solder eyelet D = 1.4+0.1mm
  • Solder eyelet diameter D = 1.5 + 0.1 mm, from 9 poles
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
