SLF 5.08/09/180 SN OR BX

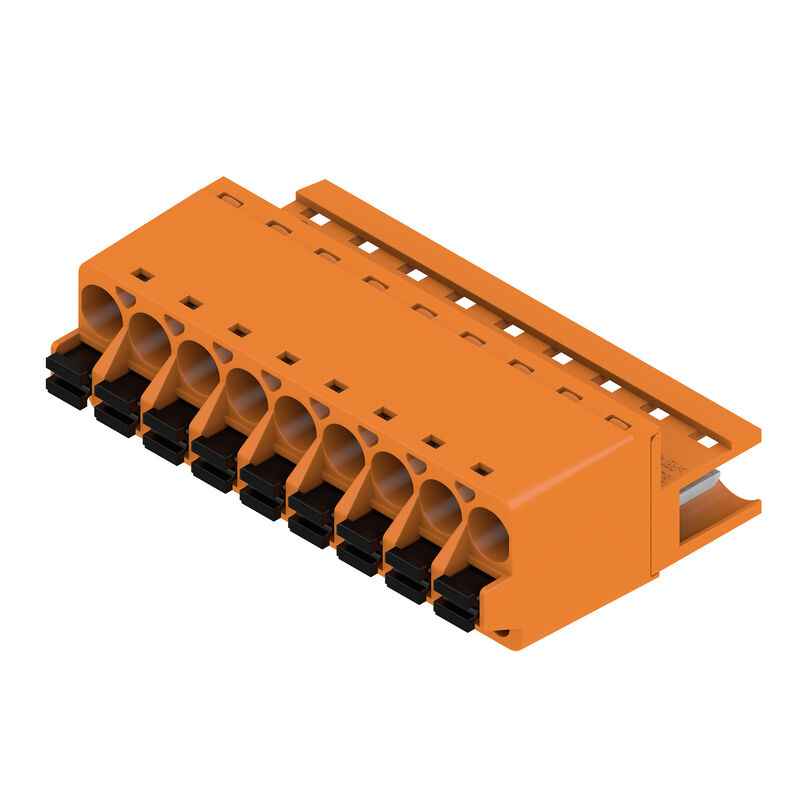

Obrázek výrobku
SLF 5.08/09/180 SN OR BX

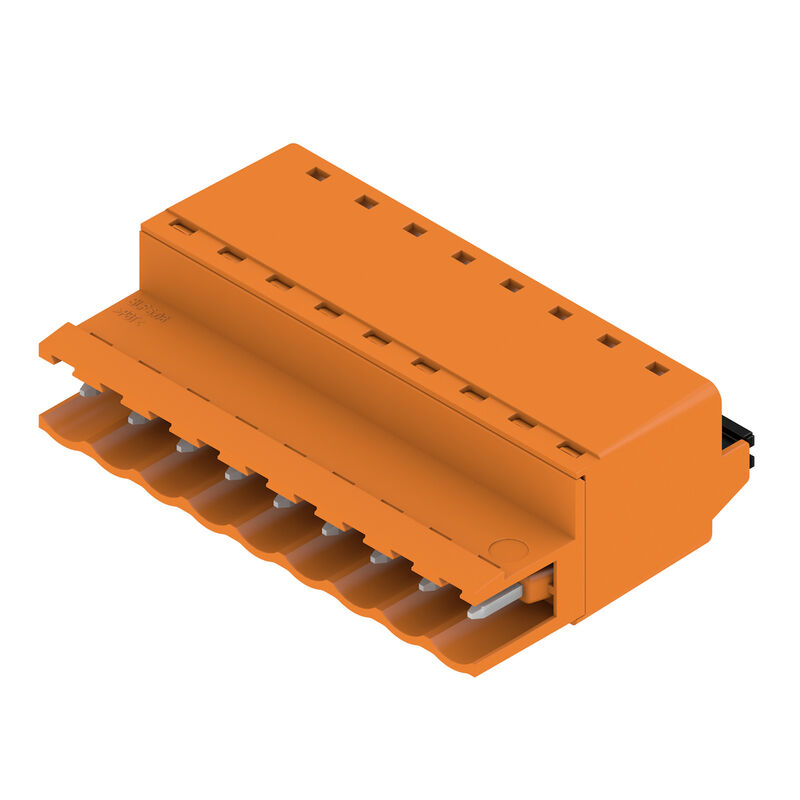

Obrázek výrobku
SLF 5.08/09/180 SN OR BX
Dimensional drawing
SLF 5.08/09/180 SN OR BX
Graph
SLF 5.08/09/180 SN OR BX
Graph
SLF 5.08/09/180 SN OR BX
Výhoda produktu
Uncompromising functionality
High vibration resistance
SLF 5.08/09/180 SN OR BX
Výhoda produktu
Solid PUSH IN contact
Safe and durable
SLF 5.08/09/180 SN OR BX
Výhoda produktu
Lower assembly costs
Secure in a matter of seconds
SLF 5.08/09/180 SN OR BX
Výhoda produktu
Easy handling
No implementation framework necessary

SLF 5.08/09/180 SN OR BX

Zásuvný konektor PCB plug in, zástrčka, 5.08 mm, Počet pólů: 9, 180°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 3.31 mm², Box

Tuotteen tunnus 1335400000
Lataa tietosivu Technická podpora Dokumenty ke stažení
Is counterpart of 18 Related products 17
Approvals Allmänna beställningsdata Dimensioni e pesi Zgodność produktu z wymogami środowiska naturalnego 시스템 매개변수 자재 데이터 Przewody pasujące do złącza Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Allmänna beställningsdata

Verze
Zásuvný konektor PCB plug in, zástrčka, 5.08 mm, Počet pólů: 9, 180°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 3.31 mm², Box
Číslo objednávky
1335400000
Typ
SLF 5.08/09/180 SN OR BX
GTIN (EAN)
4050118138641
Množství
36 ks
Údaje výrobku
IEC: 400 V / 25.9 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Balení
Box

Dimensioni e pesi

Hloubka
30 mm
Profundidad (pulgadas)
1,181 inch
Výška
14,2 mm
Výška (v palcích)
0,559 inch
Čistá hmotnost
16,099 g

Zgodność produktu z wymogami środowiska naturalnego

Stav souladu se směrnicí RoHS
Zgodne, bez wyłączenia
REACH SVHC
Ne SVHC nad 0,1 wt%

시스템 매개변수

Product family
OMNIMATE Signal - series BL/SL 5.08
Type of connection
Připojení v provozu
Wire connection method
Připojení PUSH IN s akčním členem
Rozteč v mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Směr výstupu vodiče
180°
Número de polos
9
L1 in mm
40,64 mm
L1 in inches
1,6 "
Počet řad
1
Pin series quantity
1
Sezione di dimensionamento
2,5 mm²
Protezione da contatto accidentale secondo DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Resistenza di passaggio
≤5 mΩ
Může být kódováno
Ano
Délka odizolování
10 mm
Hrot šroubováku
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264
Cykly zapojování
25
Zásuvná síla / pól, max.
7 N
Tažná síla / pól, max.
5,5 N

자재 데이터

Izolační materiál
PBT
Barevný
Oranžová
Colour of operational elements
černá
Barevný graf (podobné)
RAL 2000
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina mědi
Surface du contact
pocínované
Struktura vrstev kontaktu konektoru
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Przewody pasujące do złącza

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
3,31 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
2,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,2 mm²
con terminale AEH con collare DIN 46 228/4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,8 mm x 2,0 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9025870000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9004050000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9025860000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0542500000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9019100000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0282800000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0186500000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0635100000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      1333100000
Referenční text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
25,9 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
21,7 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
22,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
18,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV
Short-time withstand current resistance
3 x 1 s se 120 A

Dati di dimensionamento secondo CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Průřez vodiče AWG, max.
AWG 12
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Instituto (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
14 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 12
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

패키징
Box
VPE length
351 mm
Šířka VPE
141 mm
Výška VPE
39 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    IEC 61984, oddíl 6.2 a 7.3.2 / 10.11, IEC 60068-2-70 / 12.95
  • Test:
    označení původu, identifikace typu, rozteč, hodiny s datumem, typ materiálu
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Test: Nezapojení (není vyměnitelnost)
  • Standard:
    IEC 61984, oddíl 6.3 a 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
  • Test:
    vizuální zkouška
  • Vyhodnocení:
    vyhovělo
Test: průřez připojitelný svorkami
  • Standard:
    IEC 60999-1, oddíl 7 a 9.1 / 11.99, IEC 60947-1, oddíl 8.2.4.5.1 / 03.11
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,0 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    IEC 60999-1, oddíl 9.4 / 11.99
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,7 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    IEC 60999-1, oddíl 9.5 / 11.99
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluación:
    superado
  • Requirement:
    ≥50 N
  • Conductor type:
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Doporučují se krimpované dutinky tvaru "A" s využitím krimpovacího nástroje PZ 6/5.
  • Testovací bod lze použít pouze jako bod na dodávku potenciálu.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
