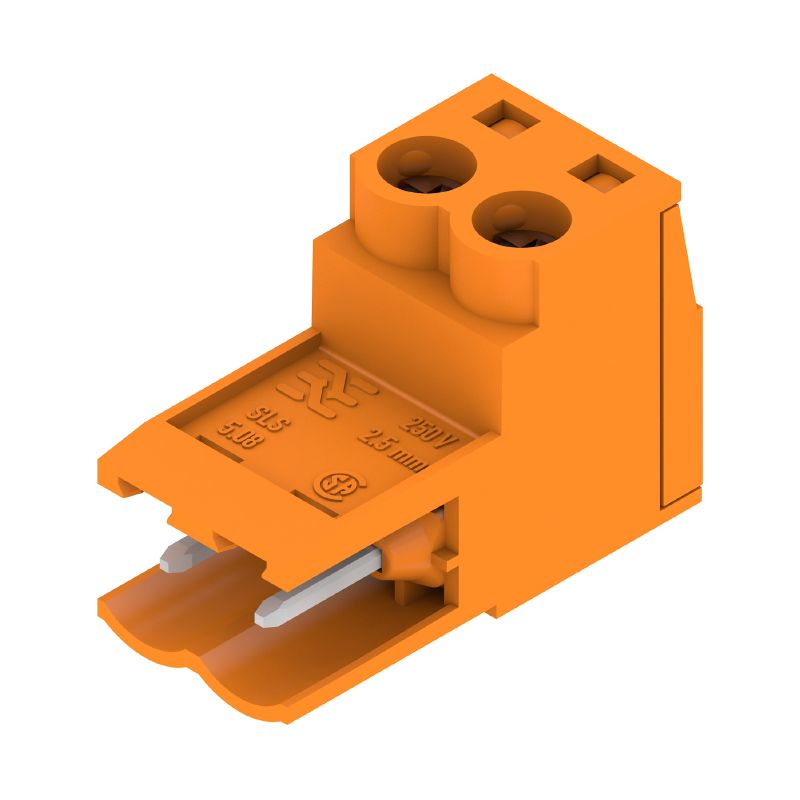

Obrázek výrobku
SLS 5.08/02/180 SN OR BX
Obrázek výrobku
SLS 5.08/02/180 SN OR BX
Dimensional drawing
SLS 5.08/02/180 SN OR BX
Graph
SLS 5.08/02/180 SN OR BX
Graph
SLS 5.08/02/180 SN OR BX
Graph

SLS 5.08/02/180 SN OR BX

Zásuvný konektor PCB plug in, zástrčka, 5.08 mm, Počet pólů: 2, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 3.31 mm², Box

Nr. produktu 1627090000
Pobierz kartę katalogową Engineering Support Product Downloads
Příslušenství 4 Je protikusem 24 Příbuzné výrobky 21
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Версия
Zásuvný konektor PCB plug in, zástrčka, 5.08 mm, Počet pólů: 2, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 3.31 mm², Box
Заказ №
1627090000
Тип
SLS 5.08/02/180 SN OR BX
GTIN (EAN)
4008190199609
Množství
180 ks
Údaje výrobku
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Balení
Box

Rozměry a hmotnosti

Глубина
22,2 mm
Hloubka (v palcích)
0,874 inch
Высота
15,3 mm
Výška (v palcích)
0,602 inch
Ширина
10,16 mm
Šířka (v palcích)
0,4 inch
Čistá hmotnost
3,28 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Systémové parametry

Termékcsalád
OMNIMATE Signal - řada BL/SL 5,08
Tipo di collegamento
Připojení v provozu
Wire connection method
Připojení s upínacím třmenem
Passo in mm (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Направление вывода кабеля
180°
Počet pólů
2
L1 в мм
5,08 mm
L1 in inches
0,2 "
Количество рядов
1
Numero di serie di poli
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při zapojování bezpečné před dotykem prstů/ při odpojování bezpečný hřbet ruky
Protezione da contatto accidentale secondo DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
plně nainstalované
Resistenza di passaggio
≤5 mΩ
Can be coded
Ano
Délka odizolování
7 mm
Svěrný šroub
M 2,5
Hrot šroubováku
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264-A
Cykly zapojování
25
Zásuvná síla / pól, max.
4 N
Tažná síla / pól, max.
3 N
Utahovací moment
  • Typ krouticího momentu:
    Připojení vodiče
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Údaje o materiálu

Izolační materiál
PBT
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev kontaktu konektoru
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,13 mm²
3,31 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Stočené, min. H07V-R
0,2 mm²
Stočené, max. H07V-R
2,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
2,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        7 mm
    • Doporučená dutinka na konci vodiče:
      0372700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        7 mm
    • Doporučená dutinka na konci vodiče:
      0373000000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282700000
Referenční text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
21,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
16 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
18 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
14 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
15 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Istituto (UR)
UR
N° certificato (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
14 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Ссылка на утвержденные значения
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

패키징
Box
VPE length
349 mm
VPE с
136 mm
Высота VPE
31 mm

Typové testy

Испытание: Прочность маркировки
  • Standard:
    VDE 0627 Tab. 7, položka 3/6.86
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Испытание: Зажимное поперечное сечение
  • Standard:
    VDE 0609, část 1 06.83, EN 60947-1 03.91
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
    • Typ vodiče a průřez vodiče:
      H05V-U2,5
    • Typ vodiče a průřez vodiče:
      H05V-K2,5
    • Typ vodiče a průřez vodiče:
      AWG 28
    • Typ vodiče a průřez vodiče:
      AWG 14
  • Vyhodnocení:
    vyhovělo
Испытание на повреждение из-за случайного ослабления проводов
  • Standard:
    EN 60947-1/1991, část 8.2.4.3
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,7 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
  • Vyhodnocení:
    vyhovělo
Испытание на выдергивание
  • Standard:
    EN 60947-1/1991, část 8.2.4.4
  • Požadavek:
    ≥5 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/7
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥50 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
