속성

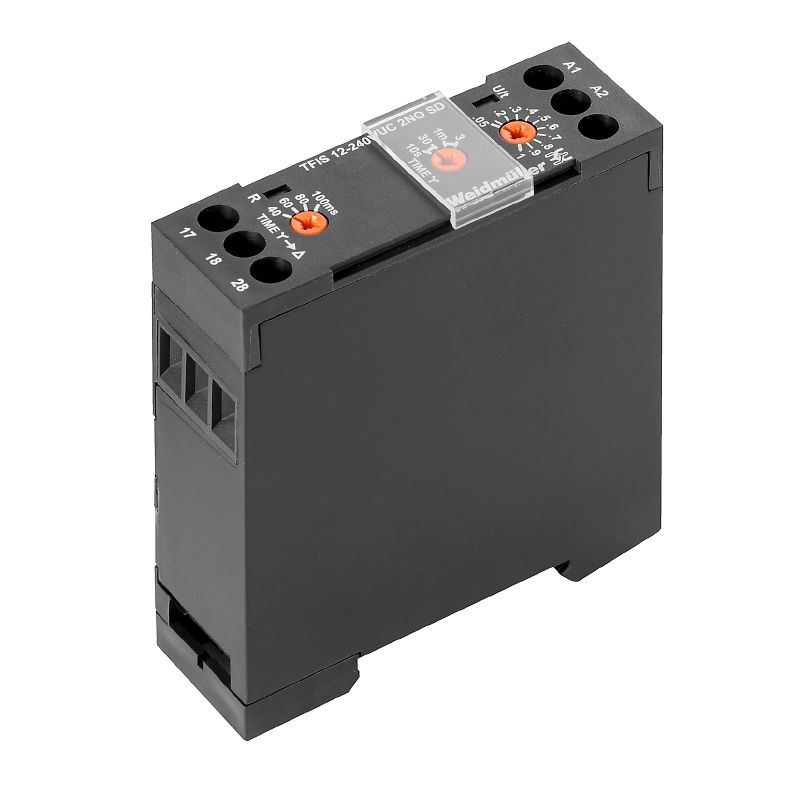

| 버전 | TFI-SERIES, 스타-델타 타이머, 접점 개수: 2, NO 접점, AgNi, 정격 제어 전압: 12...240 V UC -10 % / +10 %, 연속 전류: 3 A, 스크류 결선 |
| 주문 번호 | 2697270000 |
| 유형 | TFIS 12-240VUC 2NO SD |
| GTIN(EAN) | 4050118705270 |
| 수량 | 1 items |
| 깊이 | 75 mm |
| 깊이 (인치) | 2.953 inch |
| 높이 | 67 mm |
| 높이 (인치) | 2.638 inch |
| 너비 | 225 mm |
| 폭 (인치) | 8.858 inch |
| 순중량 | 81 g |
| 보관 온도 | -40 °C...70 °C |
| 작동 온도 | -25 °C...60 °C |
| 습도 | 5 – / 95% 상대 습도, 응결 없음 |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 정격 제어 전압 | 12...240 V UC -10 % / +10 % |
| 전원 정격 |
500 mVA
180 mW |
| 상태 표시기 |
LED 녹색(U/t) 점멸: 스타 릴레이 폐쇄 상태, 시간 기능 작동
LED 녹색(U/t) 등이 항시 켜져 있습니다: 델타 릴레이 폐쇄 상태, 시간 기능 작동 LED 황색(R) 스타 릴레이 폐쇄 상태 |
| 시간 범위 |
0.5 s - 10 s
1.5 s - 30 s 3 s - 60 s 9 s - 180 s |
| 공차 설정 | 5 % |
| 전압 중단 후 최대 재설정 시간 | 200 ms |
| 기본 정확도 | (스케일 끝값의) ± 1 % |
| 최소 펄스 기간 | 100 ms |
| 반복 정확도 | <0.5 % 또는 ±5 ms |
| 정격 스위칭 전압 | 250 V AC |
| 연속 전류 | 3 A |
| 최대 스위칭 전압, AC | 250 V |
| 최대 스위칭 전압, DC | 30 V |
| 최소 스위칭 전력 |
10 mA @ 12 V
100 mA @ 5 V |
| AC 스위칭 용량(저항), 최대 | 750 VA |
| DC 스위칭 용량(저항), 최대 | 90 W |
| 접점 유형 | 2 NO 접점 (AgNi) |
| 전기 서비스 수명, DC 코일 | 100x103 전환 주기(250 VAC에서 3A) |
| 기계적 서비스 수명 | 20 x 106 스위칭 사이클 |
| 전면 마운팅에 적합 | 아니요 |
| 레일 | TS 35 |
| 테스트 버튼 사용 가능 | No |
| 기계적 스위치 위치 표시 | 아니요 |
| 컬러 코드 | 검정 |
| UL 94 가연성 등급 | V-0 |
| UL94 가연성 등급 구성요소 |
|
| Resistance to vibration EN 61812-1 |
10 Hz...60 Hz: 0.15 mm
60 Hz...150 Hz: 2 g |
| 정격 전압 | 300 V |
| 오염 심각도 | 2 |
| 서지 전압 범주 | III |
| 제어 측면 - 부하 측면에 대한 기중 거리 및 연면 거리 | ≥ 3 mm |
| 제어 측면 - 부하 측면에 대한 절연 강도 | 1.6 kV |
| 임펄스 내전압 | 4 kV |
| 보호 등급 | IP20 |
| 인증 번호(cULus) | E360862 |
| 와이어 결선 방식 | 스크류 결선 |
| 탈피 길이, 정격 결선 | 8 mm |
| 조임 토크, 최대 | 1 Nm |
| 클램프 범위, 정격 결선 | 2.5 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 4 mm² |
| 결선 단면규격 AWG, 최소 | AWG 20 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 와이어 단면, 솔리드, 최소 | 0.5 mm² |
| 와이어 단면, 솔리드, 최대 | 4 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 2.5 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최소 | 0.5 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최대 | 2.5 mm² |
| 와이어 결선 단면적, 가는 꼬임, 두 개의 클램프 가능 와이어, 최소 | 0.5 mm² |
| 와이어 단면, 가는 꼬임, 2개의 클램프 가능 와이어, 최대 | 2.5 mm² |
| 블레이드 크기 | 크기 PH1 |
| 승인/인증/적합성 문서 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_94019) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96351) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2697270000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2697270000) |
| 사용자 문서 |
[Beschreibung der Zeitfunktionen - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_97434)
[Declaration of timing functions - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_97444) [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_102535) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001439 |
| ETIM 7.0 | EC001439 |
| ETIM 8.0 | EC001439 |
| ETIM 9.0 | EC001439 |
| ECLASS 9.0 | 27-37-16-05 |
| ECLASS 9.1 | 27-37-16-05 |
| ECLASS 10.0 | 27-37-16-05 |
| ECLASS 11.0 | 27-37-16-05 |
| ECLASS 12.0 | 27-37-16-05 |
| ECLASS 13.0 | 27-37-16-05 |
| ECLASS 14.0 | 27-37-16-05 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E360862 |
