WF 10-8/2BZ GR

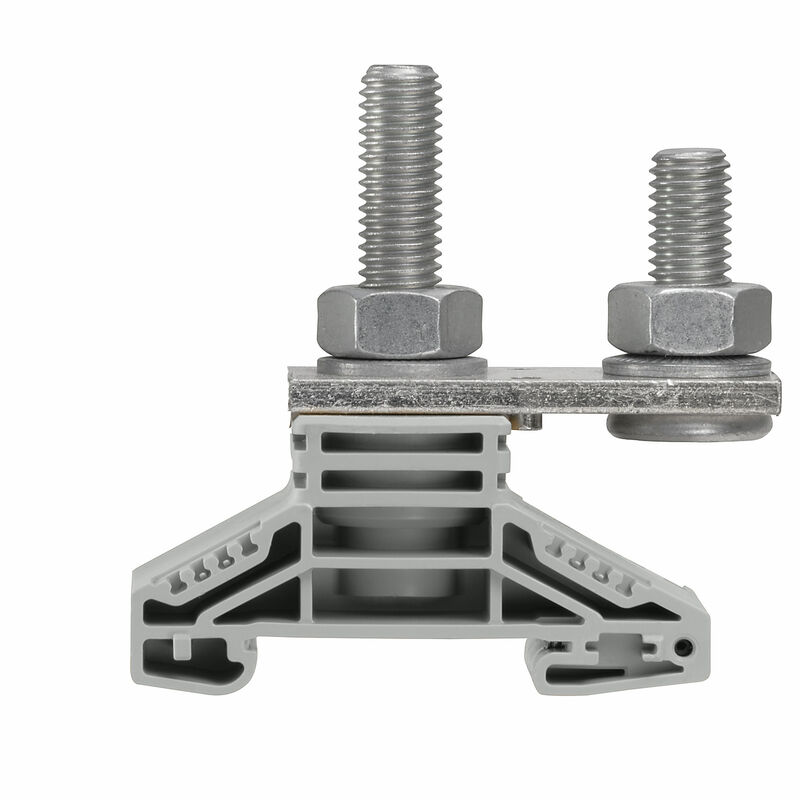

제품 이미지
WF 10-8/2BZ GR

WF 10-8/2BZ GR

볼트 유형 스크류 단자대, 기본 연결 단자대, 정격 단면적: 120 mm², 나사산 스터드 결선

항목 번호 1861640000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 3 관련 제품 7
일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 추가 기술 데이터 클램프용 컨덕터(정격 결선) CSA 등급 데이터 일반 등급 데이터 UL 등급 데이터 제품 이미지 분류 승인

일반 주문 데이터

버전
볼트 유형 스크류 단자대, 기본 연결 단자대, 정격 단면적: 120 mm², 나사산 스터드 결선
주문 번호
1861640000
유형
WF 10-8/2BZ GR
GTIN(EAN)
4032248497089
수량
20  items

치수 및 중량

깊이
63.5  mm
깊이 (인치)
2.5  inch
높이
67  mm
높이 (인치)
2.638  inch
너비
32  mm
폭 (인치)
1.26  inch
순중량
0.111  g

온도

보관 온도
-25 °C...55 °C
주변 온도
-5 °C…40 °C
연속 작동 온도, 최소
-50  °C
연속 작동 온도, 최대
120  °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

자재 데이터

재질
Wemid
컬러 코드
회색
UL 94 가연성 등급
V-0

시스템 사양

엔드 커버 플레이트 필요
아니요
전위 수
1
레벨 수
1
레벨당 클램프 지점 개수
2
레벨 내부 교차 결선
아니요
레일
TS 35
N-기능
아니요
PE 기능
아니요
PEN 기능
아니요

추가 기술 데이터

스냅온
예
장착 유형
스냅온
폭발 테스트 버전
예

클램프용 컨덕터(정격 결선)

결선 단면규격 AWG, 최대
kcmil 250
결선 단면규격 AWG, 최소
AWG 8
결선 단면적, 꼬임, 최대
120  mm²
결선 단면적, 꼬임, 최소
6  mm²
결선 방향
측면
결선 수
2
결선 유형
나사산 스터드 결선
스페이드 결선용 스터드 크기
M 10
와이어 결선 단면, 가는 꼬임, 최대
120  mm²
와이어 결선 단면, 가는 꼬임, 최소
6  mm²
와이어 결선 단면적, 경질 코어 최대
120  mm²
와이어 결선 단면적, 경질 코어, 최소
6  mm²
클램프 범위, 최대
120  mm²
클램프 범위, 최소
6  mm²

CSA 등급 데이터

와이어 단면적 최대(CSA)
0000 AWG
와이어 단면적 최소(CSA)
00 AWG
인증 번호(CSA)
200039-1244019
전류 크기 C(CSA)
325 A
전압 크기 C(CSA)
1000 V

일반

결선 단면규격 AWG, 최대
kcmil 250
결선 단면규격 AWG, 최소
AWG 8
레일
TS 35
표준 규격
IEC 60947-7-1

등급 데이터

정격 단면적
120  mm²
정격 전압
1,000  V
정격 DC 전압
1,000  V
정격 전류
269  A
최대 와이어에서 전류
269  A
표준 규격
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
0.12  mΩ
IEC 60947-7-x 규격 전력 손실
8.61  W
서지 전압 범주
III
오염 심각도
3

UL 등급 데이터

인증 번호(cURus)
E60693
전류 크기 C(cURus)
325 A
전압 크기 C(cURus)
1000 V
컨덕터 크기 팩토리 결선 최대(cURus)
0000 AWG

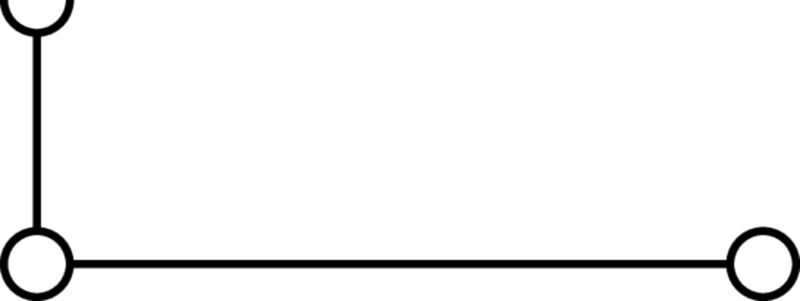

제품 이미지

그림 제목 02
제품 이미지
이미지 부제목-02
그림과 유사

분류

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693
