WSI 6 SW

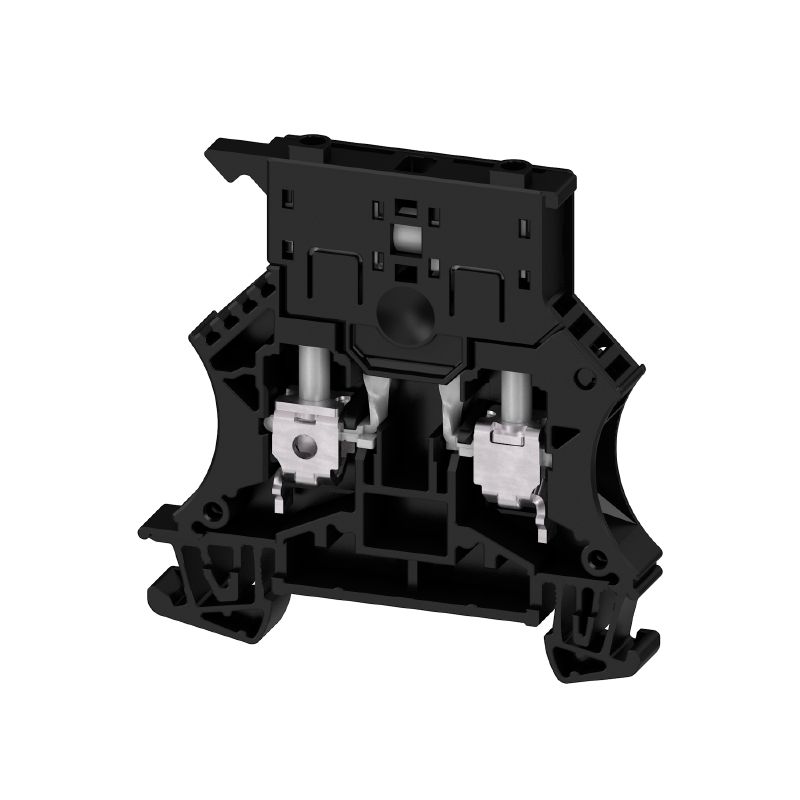

Product image
WSI 6 SW

WSI 6 SW

Fuse terminal, Screw connection, black, 6 mm², 6.3 A, 500 V, Number of connections: 2, Number of levels: 1, TS 35

항목 번호 1011010000
Otwórz w konfiguratorze
Pobierz kartę katalogową Tekninen tuki Tuotelataukset
Lisävarusteet 24 Samankaltaiset tuotteet 227
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications ytterligare tekniska data Rögzíthető vezetékek (kiegészítő csatlakozás) Rögzíthető vezetékek (névleges csatlakozás) Märkdata enligt CSA Dimensions Bornes portafusibles Allmänt Rating data UL névleges adatok Important note Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Version
Fuse terminal, Screw connection, black, 6 mm², 6.3 A, 500 V, Number of connections: 2, Number of levels: 1, TS 35
Order No.
1011010000
Type
WSI 6 SW
GTIN (EAN)
4008190297855
Qty.
50 items

Dimensions and weights

Depth
61 mm
Depth (inches)
2.402 inch
Depth including DIN rail
62 mm
Height
60 mm
Height (inches)
2.362 inch
Width
7.9 mm
Width (inches)
0.311 inch
Peso neto
19.04 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
120 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Material básico
Wemid
Color
black
Grado inflamabilidad según UL 94
V-0

System specifications

Versión
Screw connection
Fuse isolator
for screwable cross-connection
One end without connector
Tapa final obligatoria
Yes
Número de potenciales
1
Number of levels
1
Number of clamping points per level
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril de montaje
TS 35
Función N
No
Función PE
No
Función PEN
No

ytterligare tekniska data

Lados abiertos
höger
Número de bornes iguales
1
Tipo de montaje
Snap-on
Versión a prueba de explosivos
No

Rögzíthető vezetékek (kiegészítő csatlakozás)

Conductor cross-section, flexible plus plastic collar DIN 46228/1, further connection, max.
6 mm²
Connection type, additional connection
Csavaros csatlakozás

Rögzíthető vezetékek (névleges csatlakozás)

Conductor embornable
  • Csatlakozási specifikáció:
    Csavaros csatlakozás
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      tömör, H05(07) V-U
    • min.:
      0.5 mm²
    • max.:
      10 mm²
    • névleges:
      6 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • min.:
        12 mm
      • max.:
        12 mm
      • névleges:
        12 mm
    • Meghúzási nyomaték:
      • min.:
        0.8 Nm
      • max.:
        1.6 Nm
  • Csatlakozási specifikáció:
    Csavaros csatlakozás
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      sodrott, H07V-R
    • min.:
      1.5 mm²
    • max.:
      10 mm²
    • névleges:
      6 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • min.:
        12 mm
      • max.:
        12 mm
      • névleges:
        12 mm
    • Meghúzási nyomaték:
      • min.:
        0.8 Nm
      • max.:
        1.6 Nm
  • Csatlakozási specifikáció:
    Csavaros csatlakozás
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      flexibilis, H05(07) V-K
    • min.:
      0.5 mm²
    • max.:
      10 mm²
    • névleges:
      6 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • min.:
        12 mm
      • max.:
        12 mm
      • névleges:
        12 mm
    • Meghúzási nyomaték:
      • min.:
        0.8 Nm
      • max.:
        1.6 Nm
Dimens. caña destornillador
0,8 x 4,0 mm
Dirección de conexión
laterale
Gauge to IEC 60947-1
A5
Longitud de desaislado
12 mm
Número de conexiones
2
Par de apriete con atornillador eléctrico, tipo DMS
3
Par de apriete, max.
1.6 Nm
Par de apriete, min.
0.8 Nm
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor, flexible, max.
10 mm²
Sección de conexión del conductor, flexible, mín.
0.5 mm²
Sección de embornado, máx.
10 mm²
Sección de embornado, mín.
0.5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0.5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0.5 mm²
Sección del conductor, flexible, mín.
0.5 mm²
Sección del conductor, semirrígido, máx.
10 mm²
Sección del conductor, semirrígido, mín.
0.5 mm²
Sección transversal de conductor, núcleo rígido, máx.
10 mm²
Sección transversal de conductor, núcleo rígido, mín.
0.5 mm²
Tipo de conexión
Screw connection
Tipo de conexión 2
Screw connection
Tornillo de apriete
M 3.5
Wire connection cross section AWG, max.
AWG 8

Märkdata enligt CSA

Núm. de certificación (CSA)
200039-1057876
Sección máx. del conductor (CSA)
8 AWG
Sección mín. del conductor (CSA)
20 AWG

Dimensions

TS 35 offset
32 mm

Bornes portafusibles

Cartridge fuse
G-Si. 5 x 20
Display
LEDなし
Fuse holder (cartridge holder)
поворотный
Operating voltage, max.
500 V
Type of voltage for indicator
AC/DC

Allmänt

Mounting rail
TS 35
Standards
IEC 60947-7-3
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 20

Rating data

Sección nominal
6 mm²
Tensión nominal
500 V
Tensión nominal para bornes contiguos
500 V
Tensión nominal DC
500 V
Corriente nominal
6.3 A
Corriente en conductor máximo
6.3 A
Normas
IEC 60947-7-3
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
0.78 mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
1.31 W
Pollution severity
3

UL névleges adatok

Corriente Gr C (UR)
10 A
Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
8 AWG
Sección del conductor Cableado de campo mín. (UR)
22 AWG
Sección del conductor Cableado de fábrica máx. (UR)
8 AWG
Sección del conductor Cableado de fábrica mín. (UR)
22 AWG
Tensión Gr C (UR)
600 V

Important note

Product information
The voltage depends on the selected fuse element or the selected indicator light

Classifications

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
