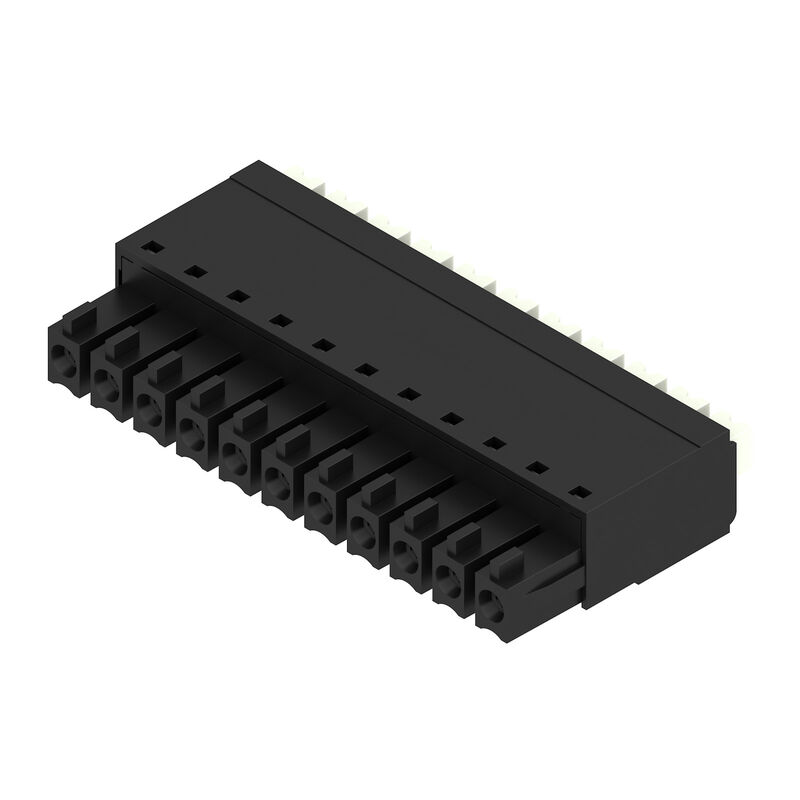

BCF 3.81/11/180 SN BK BX
제품 이미지

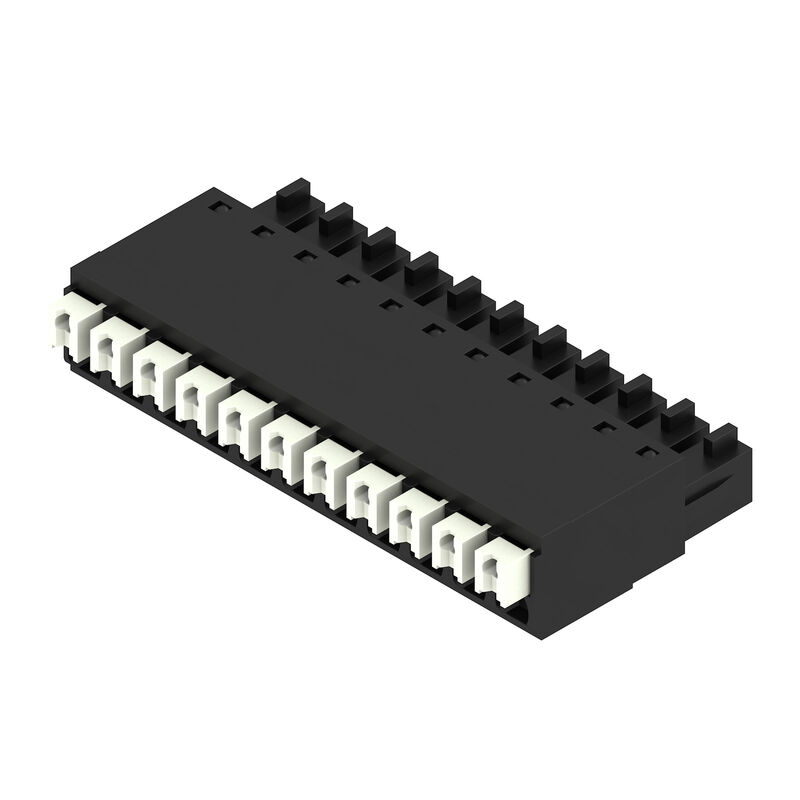

BCF 3.81/11/180 SN BK BX
제품 이미지
BCF 3.81/11/180 SN BK BX
Dimensional drawing
BCF 3.81/11/180 SN BK BX
Graph
BCF 3.81/11/180 SN BK BX
Graph
BCF 3.81/11/180 SN BK BX
Graph
BCF 3.81/11/180 SN BK BX
제품 장점
Solid PUSH IN contact
Safe and durable

BCF 3.81/11/180 SN BK BX

이 제품은 곧 더 이상 이용할 수 없습니다.

마지막 주문 날짜: /Date(1793401200000)/

PCB plug-in connector, female plug, 3.81 mm, Number of poles: 11, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box

항목 번호 1970170000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 29
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA UL 1059에 따른 정격 데이터 Packing Type tests Important note Classifications

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

General ordering data

버전
PCB plug-in connector, female plug, 3.81 mm, Number of poles: 11, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box
주문 번호
1970170000
유형
BCF 3.81/11/180 SN BK BX
GTIN(EAN)
4032248679812
수량
50 items
제품 데이터
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
패키징
박스
배송 상태
향후에는 이 품목을 더 이상 사용할 수 없습니다.
마지막 주문 날짜
/Date(1793401200000)/

Dimensions and weights

깊이
22 mm
깊이 (인치)
0.866 inch
높이
7.9 mm
Height (inches)
0.311 inch
너비
42 mm
폭 (인치)
1.654 inch
순중량
7.9 g

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System Parameters

Product family
OMNIMATE Signal - series BC/SC 3.81
Type of connection
Field connection
Metoda připojení vodiče
PUSH IN with push button
Rozteč v mm (P)
3.81 mm
피치(인치)(P)
0.15 "
도체 아웃렛 방향
180°
Número de polos
11
L1 v mm
38.1 mm
L1 v palcích
1.5 "
행 수
1
Pin series quantity
1
Névleges keresztmetszet
1 mm²
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
Touch-safe protection acc. to DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
Объемное сопротивление
≤5 mΩ
Může být kódováno
예
탈피 길이
9 mm
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
8 N
당기는 힘 / 폴, 최대
7 N

Material data

절연재
PA 66 GF 30
컬러 코드
black
작동 요소의 색상
white
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
절연 저항
≥ 108 Ω
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
플러그 접점의 레이어 구조
4...8 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Conductors suitable for connection

클램프 범위, 최소
0.14 mm²
클램프 범위, 최대
1.5 mm²
결선 단면규격 AWG, 최소
AWG 26
결선 단면규격 AWG, 최대
AWG 16
단선, 최소 H05(07) V-U
0.14 mm²
단선, 최대 H05(07) V-U
1.5 mm²
연선, 최소 H05(07) V-K
0.14 mm²
연선, 최대 H05(07) V-K
1.5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.25 mm²
페럴 포함, DIN 46228 pt 1, 최대
1.5 mm²
EN 60999 a x b 규격, ø
2.4 mm x 1.5 mm; 1.9mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025870000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025860000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9019100000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025770000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17.5 A
정격 전류, 최대 극 수(Tu=20°C)
17.5 A
정격 전류, 극 수(Tu=40°C)
17.5 A
정격 전류, 최대 극 수(Tu=40°C)
16.3 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2.5 kV
단시간 내전류 저항
3 x 1s, 76 A

Rated data acc. to CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 16
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Instituto (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 16
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

Packing

Packaging
Box
VPE 길이
25 mm
VPE-bredd
115 mm
VPE 높이
280 mm

Type tests

Test: Misengagement (Non-interchangeability)
  • Test:
    visual examination
  • Evaluation:
    átadva

Important note

IPC 준수
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
참고 사항
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 결선에 적합한 컨덕터: 플라스틱 칼러 포함 와이어 종단 페룰 채용 1.5 mm², DIN 46 228/1, 정격 전압 125V/2.5 kV - III/3 또는 250 V/2.5 kV - II/2
  • 와이어 단면이 더 큰 경우 압착공구 PZ 1.5(주문 번호 9005990000) 또는 PZ 6/5(주문 번호 9011460000)를 사용하여 페럴을 A 형태로 압착할 것을 권장합니다.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 테스트 포인트는 전위 픽업 포인트로만 사용할 수 있습니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
