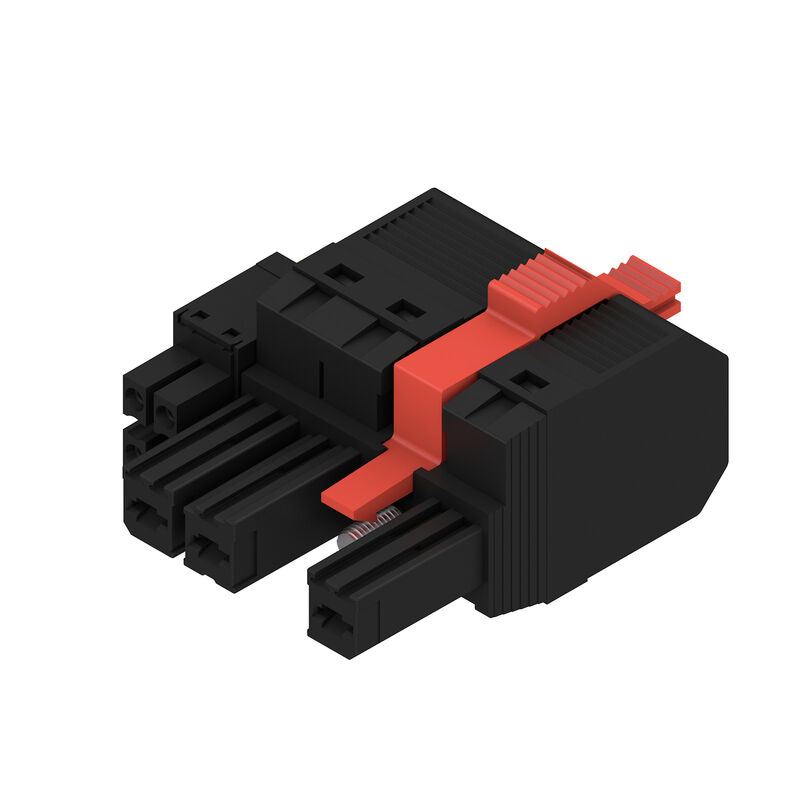

BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Obrázek výrobku
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Obrázek výrobku
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Dimensional drawing
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Graph
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Výhoda produktu
Single-handed operation
Automatic latching

BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX

Zásuvný konektor PCB plug in, zdířka, 7.62 mm, Počet pólů: 3, 180°, Připojení PUSH IN s akčním členem, Připojení PUSH IN bez akčního členu, Upínací rozsah, max. : 10 mm², Box

ID výrobku 1157440000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 3 Protikusy 2 Příbuzné výrobky 25
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení IEC 정격데이터 Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Technické údaje Vodiče, které lze připojit – Hybrid Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, 7.62 mm, Počet pólů: 3, 180°, Připojení PUSH IN s akčním členem, Připojení PUSH IN bez akčního členu, Upínací rozsah, max. : 10 mm², Box
Číslo objednávky
1157440000
Typ
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
GTIN (EAN)
4032248944897
Množství
40 ks
Product data
IEC: 1000 V / 38 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Balení
Box

Rozměry a hmotnosti

Čistá hmotnost
2 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Systémové parametry

Famiglia prodotti
OMNIMATE Power - řada BV/SV 7,62HP
Typ připojení
Připojení v provozu
Tecnica di collegamento cavi
Připojení PUSH IN s akčním členem
Připojení PUSH IN bez akčního členu
Passo in mm (P)
7,62 mm
Raster w calach (P)
0,3 "
Směr výstupu vodiče
180°
Počet pólů
3
L1 v mm
22,86 mm
L1 in Zoll
0,9 "
L2 in mm
3,81 mm
L2 in inch
0,15 "
quantità di file
1
Množství řady kolíků
1
Jmenovitý průřez
6 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Volume resistance
4,50 mΩ
Can be coded
Ano
Délka odizolování
12 mm
Utahovací moment šroubové příruby, min.
0,2 Nm
Utahovací moment šroubové příruby, max.
0,3 Nm
Hrot šroubováku
0,6 x 3,5
Cykly zapojování
25
Zásuvná síla / pól, max.
17 N
Tažná síla / pól, max.
15 N

Údaje o materiálu

Izolační materiál
PA GF
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev kontaktu konektoru
6...8 µm Sn lesklý povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
125 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
125 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
10 mm²
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
10 mm²
Stranded, max. H07V-R
10 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
10 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
1,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
6 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
10 mm²
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      1076980000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        15 mm
    • Doporučená dutinka na konci vodiče:
      9025930000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        15 mm
    • Doporučená dutinka na konci vodiče:
      9019140000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9004060000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      9025910000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      9019170000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0186100000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      4 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0244100000
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      9019200000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      6 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      0533500000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0191900000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      10 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0282900000
Referenční text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

IEC 정격데이터

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
38 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
38 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
34 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
34 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
800 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
8 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
8 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 420 A
Povrchová vzdálenost, min.
12,7 mm
Vzdušná vzdálenost, min.
10,4 mm

Jmenovité údaje podle CSA

Istituto (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
600 V
Tensione nominale (Gruppo C / CSA)
600 V
Jmenovité napětí (aplikační skupina D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
33 A
Jmenovitý proud (aplikační skupina C / CSA)
33 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Průřez vodiče AWG, min.
AWG 24
Sezione di collegamento cavo AWG, max.
AWG 8
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Nennspannung (Use group B / UL 1059)
600 V
Jmenovité napětí (aplikační skupina C / UL 1059)
600 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
35 A
Jmenovitý proud (aplikační skupina C / UL 1059)
35 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 8
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
352 mm
Šířka VPE
136 mm
Výška VPE
62 mm

Technické údaje

Rozteč v mm (signál)
3.81 mm
Rozteč v palcích (signál)
0.15 inch
Numero di poli (Segnale)
4
L2 in mm
3,81 mm
L2 in inch
0,15 "
Nombre de rangées (Signal)
2
Contact material (Signal)
CuMg
Povrch kontaktů (signál)
pocínované
Struktura vrstev kontaktu konektoru (signál)
1-3 µ Ni / 4-8 µ Sn
Jmenovité napětí pro přepětí třídy / stupně znečištění II/2 (signál)
400 V
Jmenovité napětí pro přepětí třídy / stupně znečištění III/2 (signál)
320 V
Jmenovité napětí pro přepětí třídy / stupně znečištění III/3 (signál)
200 V
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění II/2 (signál)
4 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/2 (signál)
4 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/3 (signál)
4 kV
Krátkodobý odpor proti zkratovému proudu (signál)
3 x 1 s s 80 A
Jmenovité napětí (aplikační skupina B / CSA) (Signál)
300 V
Jmenovité napětí (aplikační skupina C / CSA) (Signál)
50 V
Jmenovité napětí (aplikační skupina D / CSA) (Signál)
300 V
Jmenovitý proud (aplikační skupina B / CSA) (Signál)
9 A
Jmenovitý proud (aplikační skupina C / CSA) (Signál)
9 A
Jmenovitý proud (aplikační skupina D / CSA) (Signál)
9 A
Průřez kabelových propojení AWG (signál)
AWG 24...AWG 16
Jmenovité napětí (aplikační skupina B / UL 1059) (Signál)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059) (Signál)
50 V
Jmenovité napětí (aplikační skupina D / UL 1059) (Signál)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059) (Signál)
5 A
Jmenovitý proud (aplikační skupina C / UL 1059) (Signál)
5 A
Jmenovitý proud (aplikační skupina D / UL 1059) (Signál)
5 A
Průřez konektoru (signál)
AWG 26...AWG 16

Vodiče, které lze připojit – Hybrid

Rozsah sevření, jmenovité připojení (napájení)
0.5...10 mm²
클램프 범위, 정격 결선 (신호)
0.2...1.5 mm²
Průřez konektoru (napájení)
AWG 24...AWG 8
Průřez konektoru AWG (signál)
AWG 26...AWG 16
pevný, H05(07) V-U (napájení)
0.5...10 mm²
pevný, H05(07) V-U (signál)
0.14...1.5 mm²
flexibilní, H05(07) V-K (napájení)
0.5...6 mm²
flexible, H05(07) V-K (Signal)
0.14...1.5 mm²
s kabelovou koncovkou s objímkou (napájení)
0.5...6 mm²
with wire-end ferrule with collar, DIN 46 228/4 (Signal)
0.25...1.5 mm²
con terminal tubular según DIN 46 228/1
0.5...6 mm²
with wire-end ferrule according to DIN 46 228/1 (Signal)
0.25...1.5 mm²

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Technické specifikace viz výkonové kontakty
  • Technické údaje signálových kontaktů: 50 V / 5 A, délka odizolování 8 mm
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
