SAIL-M12WM12W-5-10V
SAIL-M12WM12W-5-10V
Габаритный чертеж
Male, angled
SAIL-M12WM12W-5-10V
Габаритный чертеж
Angled socket
SAIL-M12WM12W-5-10V
Схема контактов
M12 = A-coded
SAIL-M12WM12W-5-10V
Схема контактов
M12 = A-coded
SAIL-M12WM12W-5-10V
Схема соединений

SAIL-M12WM12W-5-10V

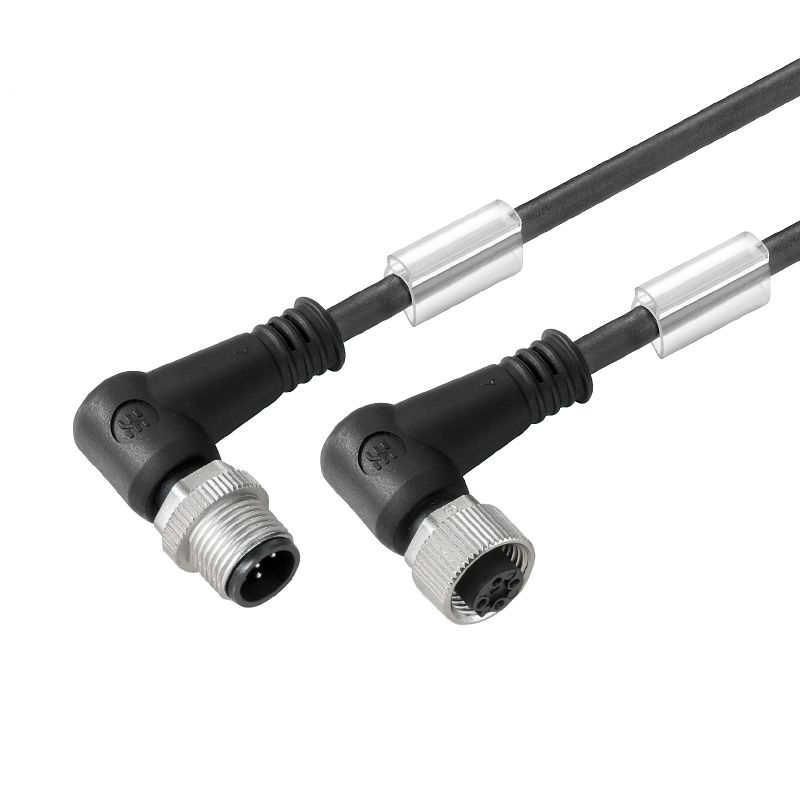

Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 5, 10 m, пин, 90° - гнездо 90°, Экранированный: Нет, LED: Нет, Материал оболочки: ПВХ, Галогены: Да

№ продукта 1925401000
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Аксессуары 6 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Technical specifications for cable General technical data Electrical properties General standards Standards wtyki lewe wtyki prawe Изображения продукции Классификации

Сертификаты

Approvals
