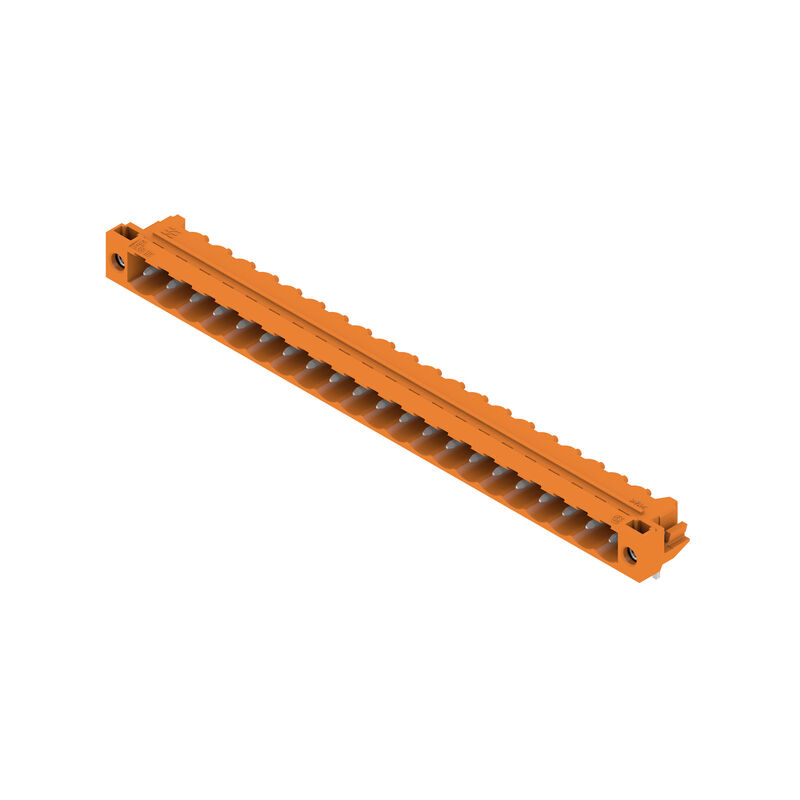

SL 5.08HC/21/90LF 3.2SN OR BX
Zdjęcie produktu

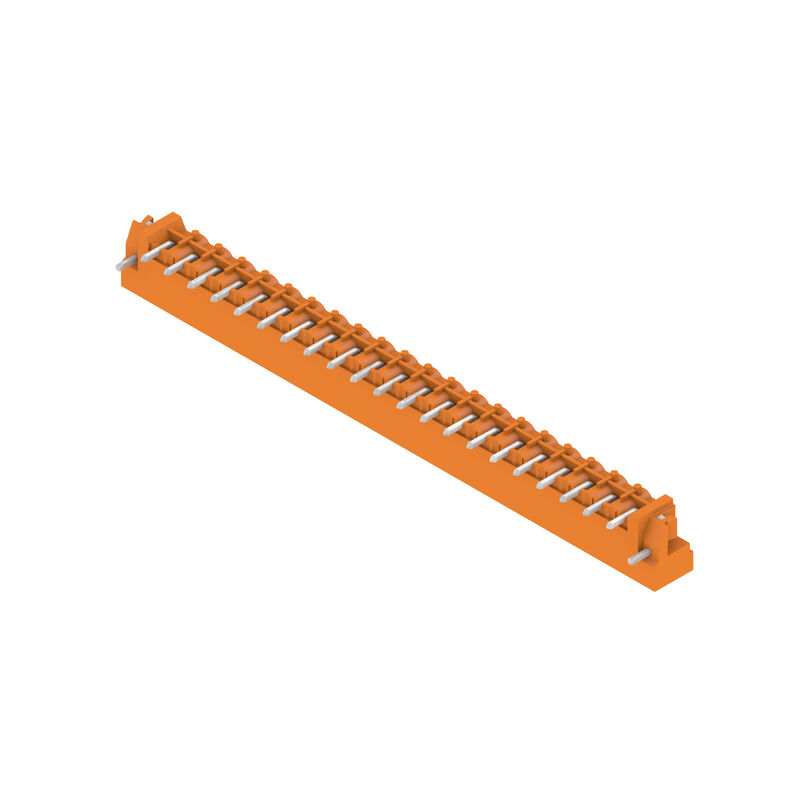

SL 5.08HC/21/90LF 3.2SN OR BX
Zdjęcie produktu
SL 5.08HC/21/90LF 3.2SN OR BX
Rysunek wymiarowany
SL 5.08HC/21/90LF 3.2SN OR BX
Wykres
SL 5.08HC/21/90LF 3.2SN OR BX
Wykres
SL 5.08HC/21/90LF 3.2SN OR BX
Wykres
SL 5.08HC/21/90LF 3.2SN OR BX
Wykres
SL 5.08HC/21/90LF 3.2SN OR BX
Wykres

SL 5.08HC/21/90LF 3.2SN OR BX

This product is discontinued.

Złącze wtykowe do druku, Listwa męska, kołnierz lutowany, Połączenie lutowane THR, 5.08 mm, Liczba biegunów: 21, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia

Product ID 1150000000
Gegevensblad downloaden Technická podpora Dokumenty ke stažení
Accesorios 7 Es contrapieza de 2 Productos relacionados 23
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Important note Classifications

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Ogólne dane zamówieniowe

Versión
Złącze wtykowe do druku, Listwa męska, kołnierz lutowany, Połączenie lutowane THR, 5.08 mm, Liczba biegunów: 21, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia
Código
1150000000
Tipo
SL 5.08HC/21/90LF 3.2SN OR BX
GTIN (EAN)
4032248936786
Ilość
12 szt.
parametry produktu
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
opakowanie
skrzynia
Delivery status
W przyszłości ten artykuł nie będzie już dostępny.
Ostatnia data zamówienia
/Date(1793401200000)/

Wymiary i masa

Depth
12 mm
Głębokość (cale)
0,472 inch
Altura
11,7 mm
Height (inches)
0,461 inch
Hauteur version la plus basse
8,5 mm
Anchura
116,48 mm
Szerokość (cale)
4,586 inch
Peso netto
8,678 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Product Carbon Footprint
  • Kołyska do bramy:
    0,197 kg CO2 eq.

Specyfikacje systemu

Rodzina produktów
OMNIMATE Signal - seria BL/SL 5.08
Rodzaj przyłącza
Board connection
montaż na płytce drukowanej
Collegamento a saldare THT
Raster w mm (P)
5,08 mm
Raster w calach (P)
0,2 "
kąt odejścia
90°
Liczba biegunów
21
liczba kołków lutowanych na biegun
1
Długość kołka lutowniczego (l)
3,2 mm
Tolerancja długości kołka lutowniczego
+0,1 / -0,3 mm
Wymiary kołka lutowniczego
d = 1,2 mm
ośmiokątny
Wymiary kołka lutowniczego = d tolerancja
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,5 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 i mm
101,6 mm
L1 w calach
4 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Cykle wpinania
25
Siła wtykania/biegun, maks.
10 N
Siła ciągnięcia / biegun, maks.
7,5 N

Dane materiałowe

Insulating material
PA GF
Colour
orange
Colour chart (similar)
RAL 2000
Szigetelőanyag csoport
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≤ 600
Klasa palności wg UL 94
V-0
Érintkező anyaga
Stop Cu
Kontaktyta
cynowana
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matowe
Структура слоев штепсельного контакта
1...3 µm Ni / 2...4 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
19 A
Rated current, min. number of poles (Tu=40°C)
21 A
Névleges áram, maximális pólusszám (Tu=40°C)
16,5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 000 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV

Dane znamionowe wg CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
18,5 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
Odkaz na hodnoty pro schválení
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
153 mm
Szerokość VPE
112 mm
Wysokość VPE
33 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• Lödhålsdiameter D=1,4+0,1mm
• Lödhålsdiameter D = 1,5 + 0,1 mm, från 9 poler
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
