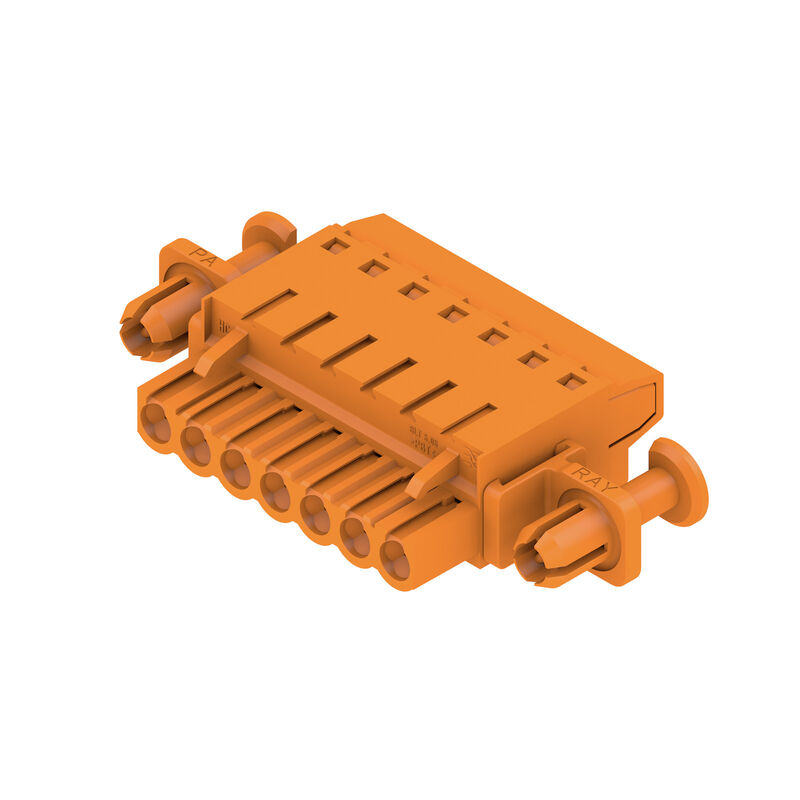

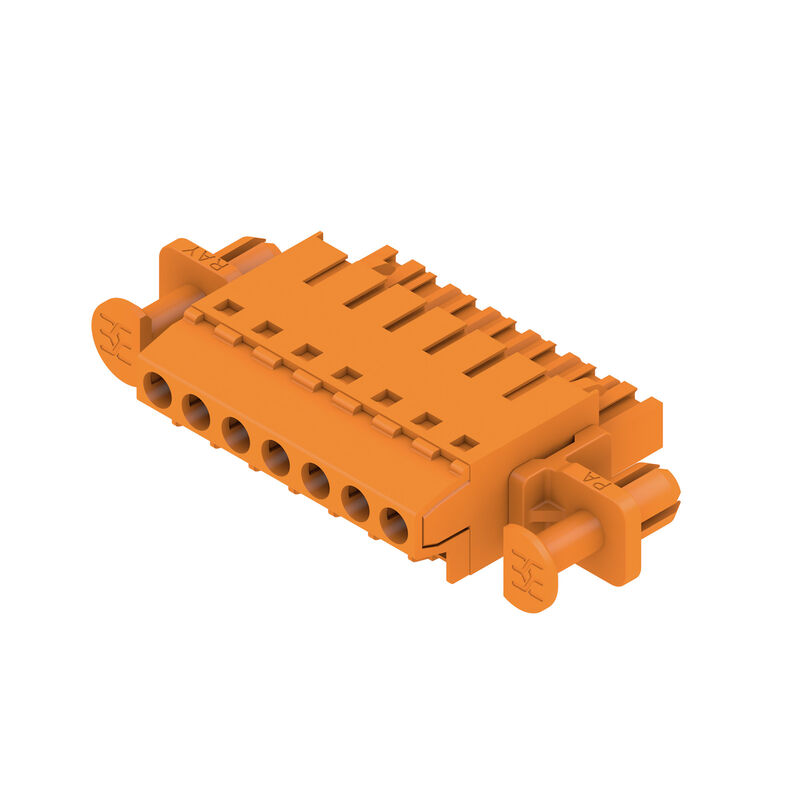

BLT 5.08HC/07/180DF SN OR BX — Zdjęcie produktu

Pobierz kartę katalogową Produkty pokrewne

BLT 5.08HC/07/180DF SN OR BX

Złącze wtykowe do druku, wtyk żeński, 5.08 mm, Liczba biegunów: 7, 180°, Przylącze TOP, Zakres zaciskania, maks. : 2.5 mm², skrzynia

Nr. produktu 1353190000

Właściwości

Ogólne dane zamówieniowe

Wersja	Złącze wtykowe do druku, wtyk żeński, 5.08 mm, Liczba biegunów: 7, 180°, Przylącze TOP, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Nr zam.	1353190000
Typ	BLT 5.08HC/07/180DF SN OR BX
GTIN (EAN)	4050118155709
Ilość	30 szt.
parametry produktu	IEC: 400 V / 27 A / 0.2 - 2.5 mm² UL: 300 V / 17 A / AWG 26 - AWG 14
opakowanie	skrzynia

Wymiary i masa

Głębokość	31,8 mm
Głębokość (cale)	1,252 inch
Wysokość	12,2 mm
Wysokość (cale)	0,48 inch
Szerokość	59,78 mm
Szerokość (cale)	2,354 inch
Masa netto	23,395 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

Parametry systemu

Rodzina produktów	OMNIMATE Signal - seria BL/SL 5.08
Rodzaj przyłącza	Przyłącze pola
Metoda wykonywania złącz	Przylącze TOP
Raster w mm (P)	5,08 mm
Raster w calach (P)	0,2 "
Kierunek odejścia przewodu	180°
Liczba biegunów	7
L1 in mm	30,48 mm
L1 w calach	1,2 "
liczba rzędów z biegunami	1
Przekrój pomiarowy	2,5 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106	zabezpieczony przed dotknięciem palcami
zabezpieczenie przed dotykiem wg DIN VDE 0470	IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony	IP20
Rezystancja skrośna	≤5 mΩ
element kodowany	Tak
Długość odizolowania	13 mm
śruba dociskowa	M 2,5
końcówka wkrętaka norma	DIN 5264
Cykle wpinania	25
Siła wtykania/biegun, maks.	8 N
Siła ciągnięcia / biegun, maks.	7 N
Moment dokręcający	Typ momentu obrotowego: Przyłącze przewodu Informacja o użyciu: Moment dokręcający: min.: 0,4 Nm maks.: 0,5 Nm

Dane materiałowe

Materiał izolacyjny	PBT
Barwny	pomarańczowy
Tabela kolorów (podobny)	RAL 2000
grupa materiałów izolacyjnych	IIIa
Porównywalny wskaźnik śledzenia (CTI)	≥ 200
Klasa palności wg UL 94	V-0
Materiał styków	Stop Cu
Powierzchnia styku	cynowana
Struktura warstwowa wtyku	4...8 µm Sn cynowane na gorąco
Temperatura magazynowania, min.	-40 °C
Temperatura magazynowania, max.	70 °C
Temperatura pracy, min.	-50 °C
Temperatura pracy, max.	100 °C
Zakres temperatur montaż, min.	-25 °C
Zakres temperatur montaż, max.	100 °C

Przewody pasujące do złącza

Zakres zaciskania, min.	0,13 mm²
Zakres zaciskania, maks.	2,5 mm²
przekrój przyłącza przewodu AWG, min.	AWG 26
przekrój przyłączeniowy przewodu AWG, maks.	AWG 14
jednodrutowe, min. H05(07) V-U	0,2 mm²
jednodrutowe, maks. H05(07) V-U	2,5 mm²
cienkodrutowe, min. H05(07) V-K	0,2 mm²
cienkodrutowe, maks. H05(07) V-K	2,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.	0,2 mm²
z AEH z kołnierzem DIN 46 228/4, maks.	1,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.	0,2 mm²
z końcówką kablową wg DIN 46 228/1, maks.	1,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø	2,4 mm x 1,5 mm ; 2,4 mm
Zaciskany przewód	Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 0,5 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 14 mm Zalecana tulejka kablowa: 1076980000 Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 1 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 15 mm Zalecana tulejka kablowa: 9025930000 Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 1,5 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 15 mm Zalecana tulejka kablowa: 9019140000 Długość zdejmowania izolacji: znamionowy: 12 mm Zalecana tulejka kablowa: 9004060000
Tekst referencyjny	Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P) Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą	IEC 60664-1 IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)	27 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)	19 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)	24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)	16 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2	400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2	320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3	250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2	4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2	4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3	4 kV
odporność na zwarcia	3 x 1s z 100 A

Dane znamionowe wg CSA

Napięcie znamionowe (grupa użytkowa B / CSA)	300 V
Napięcie znamionowe (grupa użytkowa D / CSA)	300 V
Prąd znamionowy (grupa użytkowa B / CSA)	15 A
Prąd znamionowy (grupa użytkowa D / CSA)	15 A
przekrój przyłącza przewodu AWG, min.	AWG 26
przekrój przyłącza przewodu AWG, maks.	AWG 14

Dane znamionowe wg UL 1059

Instytut (cURus)	CURUS
Nr certyfikatu (cURus)	E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)	300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)	300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)	17 A
Prąd znamionowy (grupa użytkowa D / UL 1059)	10 A
przekrój przyłącza przewodu AWG, min.	AWG 26
przekrój przyłącza przewodu AWG, maks.	AWG 14
Odniesienie do wartości znamionowych	W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie	skrzynia
Długość VPE	350 mm
Szerokość VPE	136 mm
Wysokość VPE	38 mm

Testy typu

Test: wytrzymałość znaczników	Standard: DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96 Test: znacznik początku, typ materiału, znacznik daty Ocena: dostępny Test: wytrzymałość Ocena: sprawdzony
Test: nieprawidłowe połączenie (brak możliwości wymiany)	Standard: DIN EN 61984 rozdziały 6.3 i 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06 Test: 180° obrócone z elementami kodowymi Ocena: sprawdzony Test: kontrola wzrokowa Ocena: sprawdzony
Test: przekrój zaciskowy	Standard: DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02 Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: pełny 0,08 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 0,08 mm² Typ przewodnika oraz przekrój przewodnika: pełny 2,5 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 2,5 mm² Typ przewodnika oraz przekrój przewodnika: AWG 26/1 Typ przewodnika oraz przekrój przewodnika: AWG 26/19 Typ przewodnika oraz przekrój przewodnika: AWG 14/1 Typ przewodnika oraz przekrój przewodnika: AWG 14/19 Ocena: sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników	Standard: DIN EN 60999-1 rozdział 9.4 / 12.00 Wymaganie: 0,2 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: AWG 28/1 Typ przewodnika oraz przekrój przewodnika: AWG 26/19 Ocena: sprawdzony Wymaganie: 0,3 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: pełny 0,5 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 0,5 mm² Ocena: sprawdzony Wymaganie: 0,7 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: pełny 2,5 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 2,5 mm² Typ przewodnika oraz przekrój przewodnika: AWG 14/1 Typ przewodnika oraz przekrój przewodnika: AWG 14/19 Ocena: sprawdzony
Test wyciągania	Standard: DIN EN 60999-1 rozdział 9.5 / 12.00 Wymaganie: ≥5 N Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: AWG 28/1 Ocena: sprawdzony Wymaganie: ≥10 N Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: AWG 26/19 Ocena: sprawdzony Wymaganie: ≥20 N Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: pełny 0,5 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 0,5 mm² Ocena: sprawdzony Wymaganie: ≥40 N Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: AWG 14/1 Typ przewodnika oraz przekrój przewodnika: AWG 14/19 Ocena: sprawdzony Wymaganie: ≥50 N Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: pełny 2,5 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 2,5 mm² Ocena: sprawdzony

Ważna informacja

Zgodność IPC

Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

Uwagi

Dodatkowe warianty na specjalne zamówienie

Na życzenie złocone powierzchnie zestyków

Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.

Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1

Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4

Przy większych przekrojach kabla, do końcówek tulejkowych zalecamy profil zgniotu A praski PZ 6/5.

Symbol P na rysunkach oznacza raster

Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.

Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem

Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
