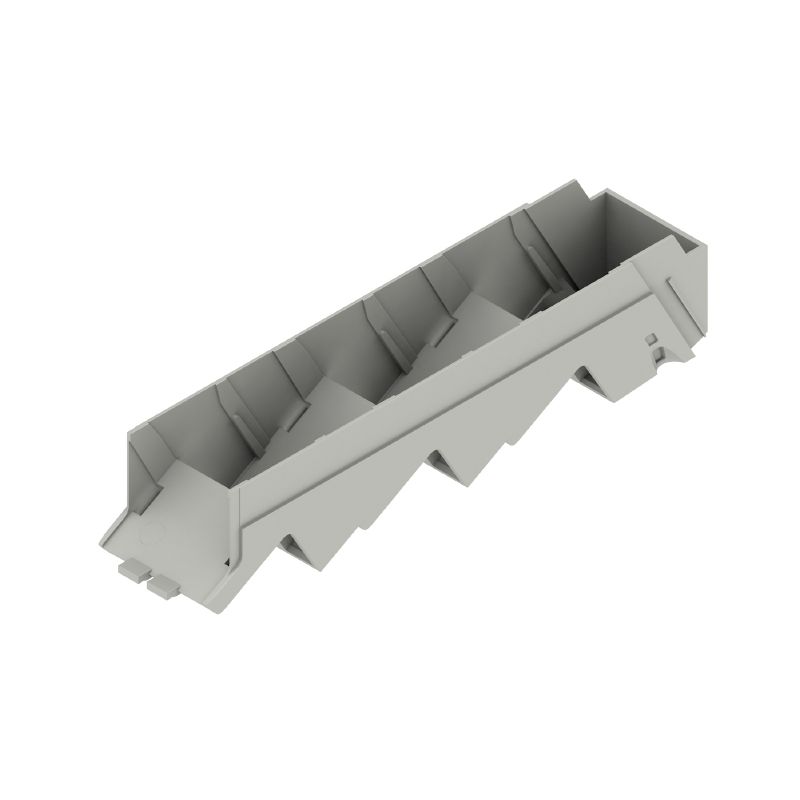

CH20M22 S PPP AGY 3747
Product image
CH20M22 S PPP AGY 3747
Product image
CH20M22 S PPP AGY 3747
Product image
CH20M22 S PPP AGY 3747
Méretrajz

CH20M22 S PPP AGY 3747

Side element, OMNIMATE Housing - series CH20M Agate grey, Side element, Width: 22.5 mm

Cikkszám 2554840000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 4 Kapcsolódó termékek 5
Tanúsítványok General ordering data Dimensions and weights Hőmérsékletek Environmental Product Compliance Anyagadatok Általános adatok Komponens tulajdonságok Besorolások

Tanúsítványok

ROHS
Megfelel

General ordering data

Változat
Side element, OMNIMATE Housing - series CH20M Agate grey, Side element, Width: 22.5 mm
Rendelési szám
2554840000
Típus
CH20M22 S PPP AGY 3747
GTIN (EAN)
4050118564839
Qty.
10 Darab

Dimensions and weights

Mélység
105,5 mm
Depth (inches)
4,154 inch
Magasság
22,8 mm
Magasság (coll)
0,898 inch
Szélesség
22,5 mm
Szélesség (coll)
0,886 inch
Nettó tömeg
8,4 g

Hőmérsékletek

Ambient temperature
-25 °C…85 °C
Üzemi hőmérsékleti tartomány
-40...120 ℃
Páratartalom
5 – 93% rel. páratartalom, Tu = 40 °C, páralecsapódás nélkül

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyagadatok

Alapanyag
Műanyag
Felületi minőség
kezeletlen
Kúszóútképzési összehasonlítási szám (CTI)
600 ≤ CTI
Szigetelőanyag
PA 66 GF 30
Szigetelőanyag csoport
I
UL 94 éghetőségi osztály
V-0

Általános adatok

Szín
Achátově šedá
Színskála (hasonló)
RAL 7038
Tokozási opció
Nein
Védelmi osztály
IP20 in installed state

Komponens tulajdonságok

Az aljzatokon lévő nyílások száma
3
Csatlakozás szintek száma
3
Funkcionális port előkészítő kivágása elkészítve
Nem
Number of poles, max.
12
Szellőzőnyílások száma
0

Besorolások

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-02
ECLASS 15.0
27-19-06-02
