Właściwości

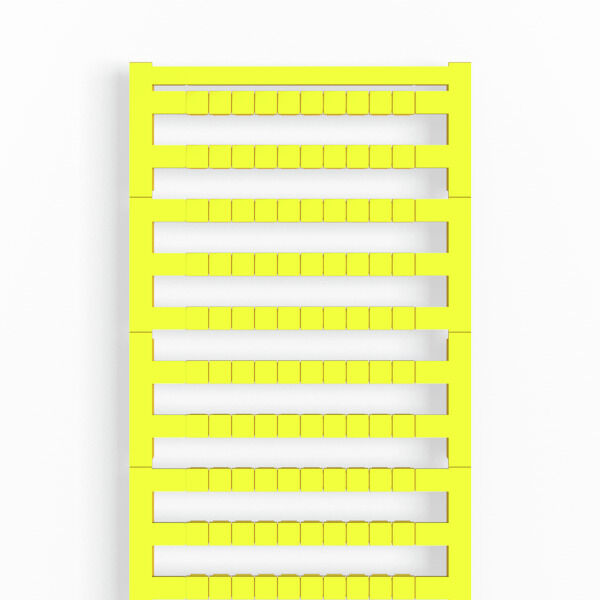

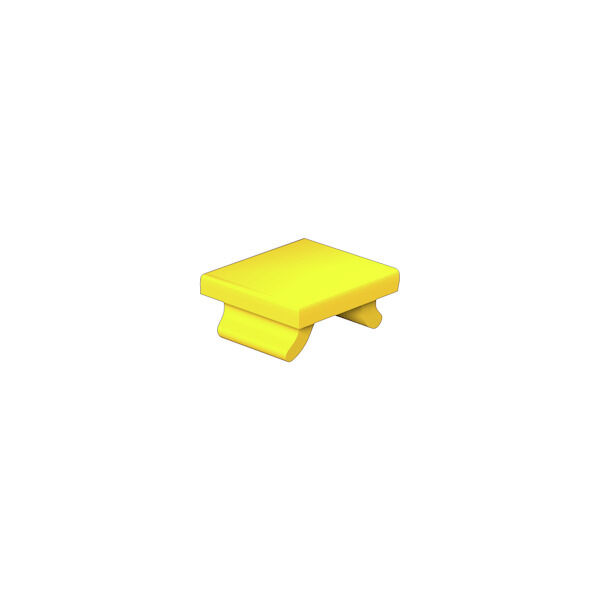

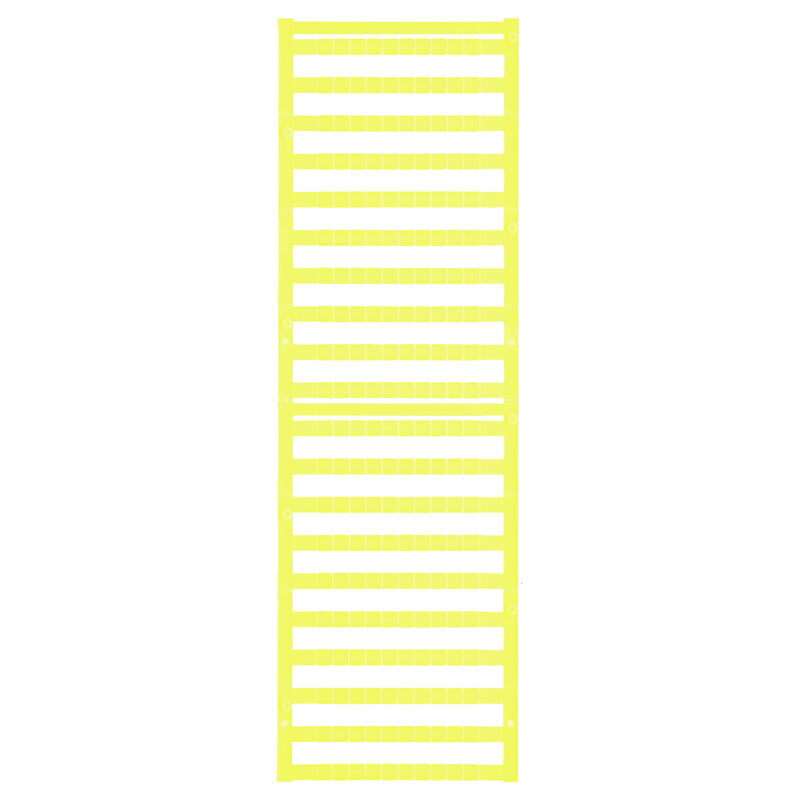

| Wersja | Dekafix, Znakowanie zacisków, 5 x 5 mm, Raster w mm (P): 5.00 Weidmueller, żółty |
| Nr zam. | 1907520000 |
| Typ | DEK 5/5 PLUS MC NE GE |
| GTIN (EAN) | 4032248532100 |
| Ilość | 1 000 szt. |
| Wysokość | 5 mm |
| Wysokość (cale) | 0,197 inch |
| Szerokość | 5 mm |
| Szerokość (cale) | 0,197 inch |
| Masa netto | 0,071 g |
| Zakres temperatury stosowania | -40...100 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Aplikacja / producent | Weidmueller |
| Barwny | żółty |
| Halogenki | Nie |
| Klasa palności wg UL 94 | V-2 |
| Kolor materiału wg kodu rezystancji | 4 |
| Kompatybilna drukarka | [PRINTJET CONNECT](~/p/2715590000) |
| Liczba oznaczników w kombinacji | 1 MultiCard = Znakowanie zacisków |
| Liczba oznaczników w opakowaniu |
|
| Nadrukowane znaki | neutralna |
| Orientacja nadruku | poziome i pionowe |
| Szerokość | 5 mm |
| tworzywo | poliamid 66 |
| Wielkość pola opisowego | 5 x 5 mm |
| zakres temperatur roboczych, maks. | 100 °C |
| zakres temperatur roboczych, min. | -40 °C |
| Zakres temperatury stosowania | -40...100 °C |
| Raster w mm (P) | 5 mm |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64732) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1907520000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1907520000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1907520000&norm=0) |
| Powiadomienie o zmianie produktu |
[MultiCard Material modification](https://mdcop.weidmueller.com/mediadelivery/asset/900_308560)
[MultiCard Material Modifikation](https://mdcop.weidmueller.com/mediadelivery/asset/900_308561) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000761 |
| ETIM 7.0 | EC000761 |
| ETIM 8.0 | EC000761 |
| ETIM 9.0 | EC000761 |
| ECLASS 9.0 | 27-14-11-37 |
| ECLASS 9.1 | 27-14-11-37 |
| ECLASS 10.0 | 27-14-11-37 |
| ECLASS 11.0 | 27-28-11-01 |
| ECLASS 12.0 | 27-28-11-01 |
| ECLASS 13.0 | 27-28-11-01 |
| ECLASS 14.0 | 27-28-11-01 |
| ROHS | Zgodny |
