Właściwości
| Wersja | Zacisk rozdziału potencjału, złącze śrubowe, kolory mosiądzu, 50 mm², liczba przyłączeń: 3, liczba poziomów: 1, Płytka montażowa, None, mosiądz |
| Nr zam. | 1547490000 |

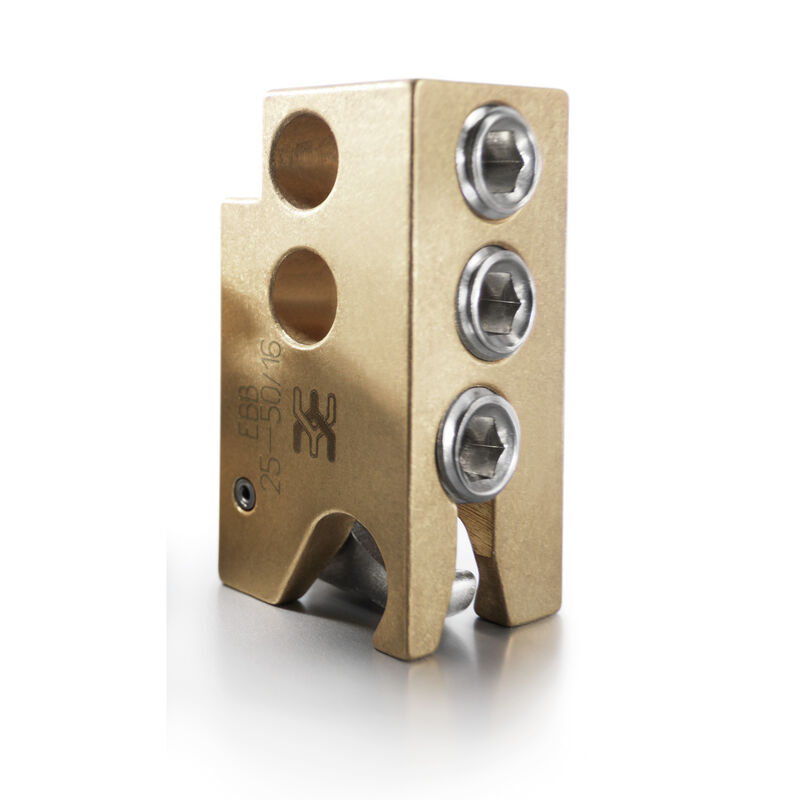

| Typ | EBB 25-50/16 |
| GTIN (EAN) | 4050118387438 |
| Ilość | 10 szt. |
| Głębokość | 24 mm |
| Głębokość (cale) | 0,945 inch |
| Wysokość | 45,5 mm |
| Wysokość (cale) | 1,791 inch |
| Szerokość | 20 mm |
| Szerokość (cale) | 0,787 inch |
| Masa netto | 122,256 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Temperatura otoczenia | -40°C bis +75°C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | cdce83c3-e2d5-438e-931b-ad30cb93849e |
| tworzywo | mosiądz |
| Barwny | kolory mosiądzu |
| Klasa palności wg UL 94 | None |
| niezbędna płyta zamykająca | Nie |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| poziomy wewnętrznie zmostkowane | Nie |
| Szyna | Płytka montażowa |
| rodzaj montażu | przykręcany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Wskazówka montażowa | montaż bezpośredni |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| Strefa zacisku, kolejne przyłącze, max. | 16 mm² |
| Strefa zacisku, kolejne przyłącze, min. | 6 mm² |
| Długość odizolowania | 20 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 3 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 50 mm² |
| Moment obrotowy dociągający, min. | 5 Nm |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 16 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 10 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 16 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 10 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 10 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 50 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 50 mm² |
| Rodzaj przyłącza | złącze śrubowe |
| Rodzaj przyłącza 2 | złącze śrubowe |
| Zakres zaciskania, maks. | 50 mm² |
| Zakres zaciskania, min. | 10 mm² |
| śruba dociskowa | M 6 |
| Szyna | Płytka montażowa |
| Wskazówka montażowa | montaż bezpośredni |
| Przekrój pomiarowy | 50 mm² |
| Stopień zanieczyszczenia | 3 |
| Informacje produktowe | Spełnia wymogi normy IEC 60947-7-2, można stosować do połączeń wyrównawczych funkcjonalnych oraz ochronnych Mocowanie do tras kablowych śrubą M6x9 |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62142) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1547490000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1547490000) |
| Dokumentacja techniczna | [Drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_317427) |
| Dokumentacja użytkownika |
[Beipackzettel_WPAK.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_37762)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [TI 878 WPAK Abisolierlänge](https://mdcop.weidmueller.com/mediadelivery/asset/900_178201) [Produktinformation WPAK DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_293043) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| ROHS | Zgodny |
