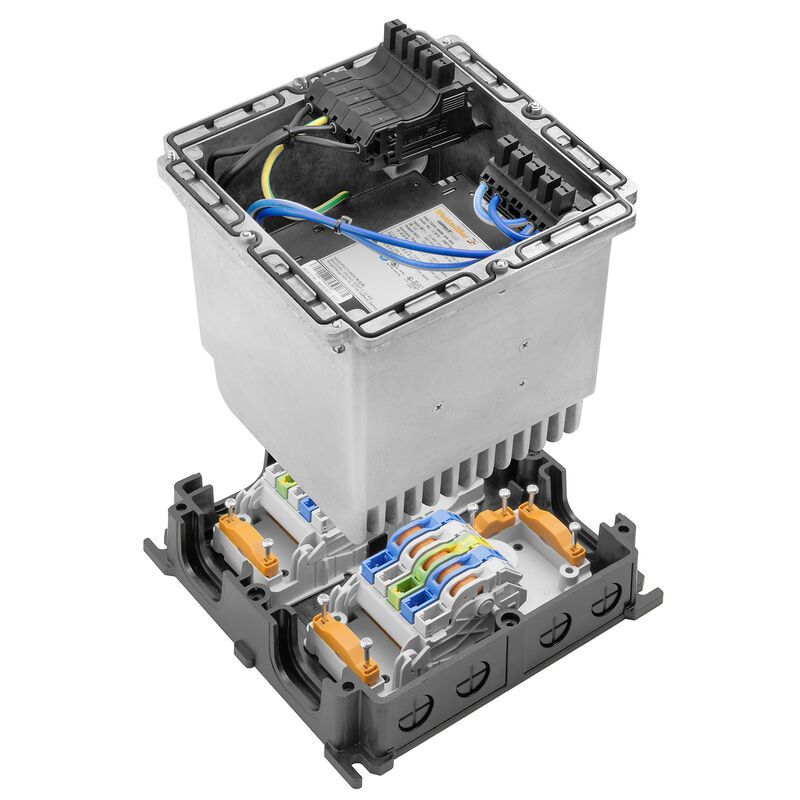

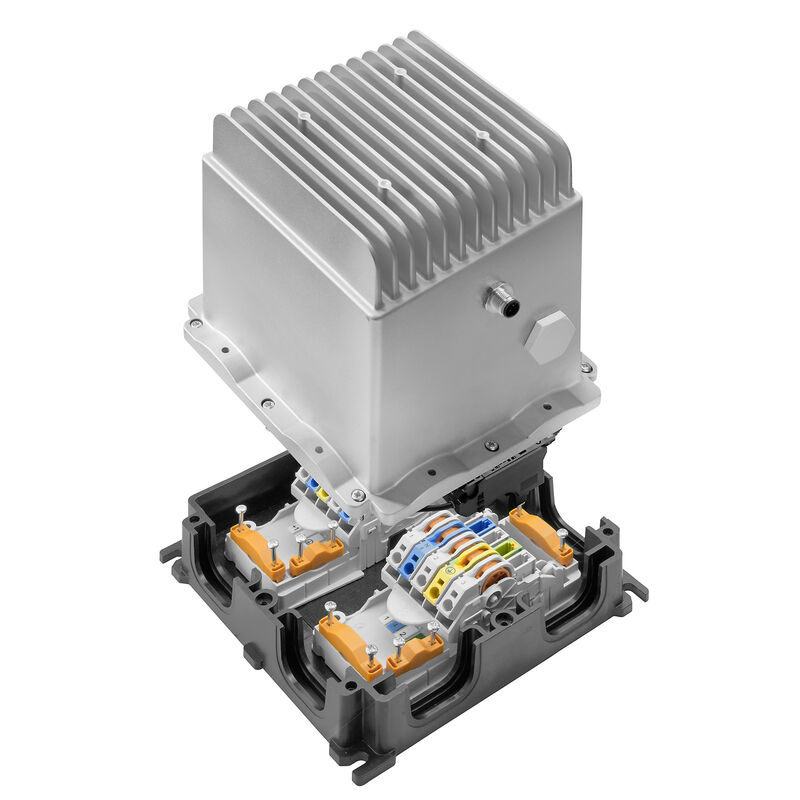

FP PRO TOP3 24/20 2P

Zasilacz FieldPower®, IP65, w stanie zamkniętym, w stanie kompletnym, 20 A, 24 V, DC, Zacisk IDC, PUSH IN, M12, kod A

Nr. produktu 2743450000

Właściwości

Ogólne dane zamówieniowe

Wersja	Zasilacz FieldPower®, IP65, w stanie zamkniętym, w stanie kompletnym, 20 A, 24 V, DC, Zacisk IDC, PUSH IN, M12, kod A
Nr zam.	2743450000
Typ	FP PRO TOP3 24/20 2P
GTIN (EAN)	4050118846966
Ilość	1 szt.

Wymiary i masa

Głębokość	220 mm
Głębokość (cale)	8,661 inch
Wysokość	196 mm
Wysokość (cale)	7,717 inch
Szerokość	196 mm
Szerokość (cale)	7,717 inch
Masa netto	4 211 g

Temperatury

Temperatura magazynowania	-10 °C...60 °C
Temperatura eksploatacyjna	-25 °C...45 °C
Zakres temperatury stosowania	-25 °C ... +45 °C (regard derating) Start up ≥ -40 °C
Wilgotność	35…85%, brak kondensacji i zamarzania

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	7645f3b1-6db9-495d-9e21-ab1d894aff05

Wejście

Bezpiecznik wejściowy (wewnętrzny)	5 A F (6,3 x 32 mm)
Metoda wykonywania złącz	Zacisk IDC PUSH IN
Ochrona przeciwprzepięciowa	Warystor
Pobór prądu AC	1,5 A @ 400 V DC / 2 A @ 320 V AC
Początkowy prąd rozruchowy	Maks. 10 A
Technika przyłączeniowa	Zacisk IDC
Zakres częstotliwości AC	45…65 Hz
Zakres napięcia wejściowego DC	450...800 V DC (max. 500 V DC według UL508)
Zakres napięć zasilania AC	3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Zalecane zabezpieczenie wstępne	3 - 5 A, Char C

Wyjście

charakterystyka wyzwalania	patrz charakterystyka
Metoda wykonywania złącz	Zacisk IDC PUSH IN
Moc wyjściowa	480 W
Napięcie wyjściowe	24 V
Napięcie wyjściowe, max.	28,8 V
Napięcie wyjściowe, min.	22,5 V
Napięcie wyjściowe, uwaga	(ustawiane potencjometrem)
Ochrona przeciwprzepięciowa	Warystor
Opóźnienie włączenia	1 s
Prąd wyjściowy	20 A
Regulowany prąd znamionowy	Nie
Rodzaj napięcia wyjściowego	DC
Znamionowe napięcie wyjściowe	24 V DC ± 1 %
Znamionowe natężenie prądu na wyjściu przy U_znam.	20 A @ 60 °C

Informacje ogólne

Kategoria przepięciowa	III II
Normy	UL 508
Ochrona przed zwarciem	Tak wewnętrzne
Stopień ochrony	IP65 w stanie zamkniętym w stanie kompletnym
Wilgotność	35…85%, brak kondensacji i zamarzania
Wskazówka montażowa	Śruby pokrywy w zestawie

Koordynacja izolacji

Kategoria przepięciowa

III
II

Dane podłączeniowe (wejście)

Technika przyłączeniowa

Zacisk IDC

Wejście

Ochrona przeciwprzepięciowa	Warystor
Pobór prądu AC	1,5 A @ 400 V DC / 2 A @ 320 V AC
Zakres częstotliwości AC	45…65 Hz
Zakres napięcia wejściowego DC	450...800 V DC (max. 500 V DC według UL508)
Zakres napięć zasilania AC	3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Zalecane zabezpieczenie wstępne	3 - 5 A, Char C
Początkowy prąd rozruchowy	Maks. 10 A
Bezpiecznik wejściowy (wewnętrzny)	5 A F (6,3 x 32 mm)

Wyjście

charakterystyka wyzwalania	patrz charakterystyka
Moc wyjściowa	480 W
Napięcie wyjściowe	24 V
Napięcie wyjściowe, max.	28,8 V
Napięcie wyjściowe, min.	22,5 V
Napięcie wyjściowe, uwaga	(ustawiane potencjometrem)
Opóźnienie włączenia	1 s
Prąd wyjściowy	20 A
Regulowany prąd znamionowy	Nie
Rodzaj napięcia wyjściowego	DC
Znamionowe napięcie wyjściowe	24 V DC ± 1 %
Znamionowe natężenie prądu na wyjściu przy U_znam.	20 A @ 60 °C

Zakres zaciskania

Dane przyłącza – element stykowy Odgałęzienie / Zasilanie

Metoda wykonywania złącz:

PUSH IN
Rozmiar noża narzędzia roboczego:

0,6 x 3,5 mm
Długość zdejmowania izolacji:

14 mm
Liczba biegunów:

5
Przekrój przyłącza przewodu, przewód sztywny, maks.:

6 mm²
Przekrój przyłącza przewodu, przewód sztywny, min.:

0,5 mm²
Przekrój przyłącza przewodu, przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, przewód wielodrutowy, min.:

0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, maks.:

10 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.:

0,5 mm²
Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, min.:

0,5 mm²
Przekrój przyłącza przewodu z końcówką tulejkową:
- Typ końcówki tulejkowej:

  12 mm z kołnierzem z tworzywa sztucznego
- Standard:

  DIN 46228/1
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²
- Typ końcówki tulejkowej:

  12 mm z kołnierzem z tworzywa sztucznego
- Standard:

  DIN 46228/4
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²
- Typ końcówki tulejkowej:

  8 mm z kołnierzem z tworzywa sztucznego
- Standard:

  DIN 46228/1
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²
- Typ końcówki tulejkowej:

  8 mm z kołnierzem z tworzywa sztucznego
- Standard:

  DIN 46228/4
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²
- Typ końcówki tulejkowej:

  Bliźniacze końcówki tulejkowe
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²

Dane przyłącza – element stykowy, magistrala zasilająca

Metoda wykonywania złącz:

Złącze płytka-kabel (IDC)
Rozmiar noża narzędzia roboczego:

0,6 x 3,5 mm
Liczba biegunów:

5
Przekrój przyłącza przewodu, przewód sztywny, maks.:

6 mm²
Przekrój przyłącza przewodu, przewód sztywny, min.:

1,5 mm²
Przekrój przyłącza przewodu, przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, przewód wielodrutowy, min.:

2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.:

2,5 mm²
Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, min.:

2,5 mm²

Dane nominalne zgodnie z IEC

Dane znamionowe wg IEC dla elementu stykowego	Rodzaj napięcia: AC, DC Standard: IEC 60947-7-1, IEC 60947-7-2 Rated voltage: 800 V Znamionowa odporność na napięcie udarowe: 8 kV Prąd znamionowy (3 bieguny pod obciążeniem): 41 A Prąd znamionowy (4 bieguny pod obciążeniem): 25 A
Dane znamionowe wg IEC dla wtyku bezpiecznikowego	Rodzaj napięcia: AC Number of phases: 3 Standard: IEC 61984, IEC 60947-7-3 Rated voltage: 36 V Znamionowa odporność na napięcie udarowe: 6 kV Prąd znamionowy: 12 A
Dane znamionowe wg IEC dla złącza wtykowego	Rodzaj napięcia: DC Standard: IEC 60947-7-1, IEC 60947-7-2, IEC 61984 Rated voltage: 690 V Znamionowa odporność na napięcie udarowe: 8 kV Prąd znamionowy (3 bieguny pod obciążeniem): 32 A Prąd znamionowy (4 bieguny pod obciążeniem): 25 A

dane znamionowe wg UL

Dane znamionowe wg UL dla elementu stykowego	Standard: UL 1059 wskazówka: do stosowania z kablami TC-ER wymienionymi w UL Przekrój przyłącza przewodu, AWG, maks.: AWG 10 Przekrój przyłącza przewodu, AWG, min.: AWG 14 Rated voltage: 600 V Prąd znamionowy: 30 A
Dane znamionowe wg UL dla wtyku bezpiecznikowego	Rated voltage: 600 V wskazówka: do stosowania z kablami TC-ER wymienionymi w UL Przekrój przyłącza przewodu, AWG, min.: AWG 16 Przekrój przyłącza przewodu, AWG, maks.: AWG 12 Standard: UL 1059 Prąd znamionowy: 20 A
Dane znamionowe wg UL dla złącza wtykowego	Standard: UL 1059 wskazówka: do stosowania z kablami TC-ER wymienionymi w UL Przekrój przyłącza przewodu, AWG, maks.: AWG 12 Przekrój przyłącza przewodu, AWG, min.: AWG 16 Rated voltage: 600 V Prąd znamionowy: 20 A
Normy	UL 508

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[CE Declaration of Conformity Fieldpower® PROtop and topGUARD](https://mdcop.weidmueller.com/mediadelivery/asset/900_207545)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178176)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2743450000)
Powiadomienie o zmianie produktu	[Produktänderungsmitteilung FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_174778) [Product Change Notification FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_174779) [Technical change to FieldPower® IP65 power supplies](https://mdcop.weidmueller.com/mediadelivery/asset/900_306919) [Technische Änderung für FieldPower® IP65 Stromversorgungen](https://mdcop.weidmueller.com/mediadelivery/asset/900_306920)
Dokumentacja użytkownika	[Manual FieldPower® PT6 IEC cURus](https://mdcop.weidmueller.com/mediadelivery/asset/900_252969) [Manual FieldPower® PROtop size 2](https://mdcop.weidmueller.com/mediadelivery/asset/900_313444)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC002540
ETIM 7.0	EC002540
ETIM 8.0	EC002540
ETIM 9.0	EC002540
ECLASS 9.1	27-04-07-01
ECLASS 10.0	27-04-07-01
ECLASS 11.0	27-04-07-01
ECLASS 12.0	27-04-07-01
ECLASS 13.0	27-04-90-02
ECLASS 14.0	27-04-07-01

Dopuszczenia

Dopuszczenia	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Zgodny
UL File Number Search	[Witryna UL](LINK/UL_search.html)
Nr certyfikatu (cULus)	E258476
