HDC 24B ABU EXI

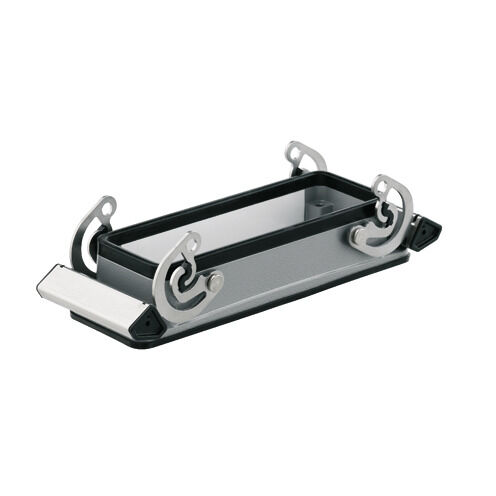

Product image
HDC 24B ABU EXI
Drawing
HDC 24B ABU EXI
mounting cutout

HDC 24B ABU EXI

HDC enclosures, Installation size: 8, Protection degree: IP65, in plugged condition, Bulkhead housing, Side-locking clamp on lower side, Standard, Size of cable entries: none

Item No. 3001330000
Download data sheet Engineering Support Product Downloads
Accessories 4 Is accessory of 2 Related products 3
Approvals General ordering data Dimensions and weights Environmental Product Compliance Dimensions General data Utförande Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Версия
HDC enclosures, Installation size: 8, Protection degree: IP65, in plugged condition, Bulkhead housing, Side-locking clamp on lower side, Standard, Size of cable entries: none
Заказ №
3001330000
Тип
HDC 24B ABU EXI
GTIN (EAN)
4099986902411
Förp.
1 items

Dimensions and weights

Глубина
141 mm
Depth (inches)
5,551 inch
Высота
29,5 mm
Height (inches)
1,161 inch
Ширина
43 mm
Width (inches)
1,693 inch
Длина
141 mm
Length (inches)
5,551 inch
Montagemått höjd
29,5 mm
Mounting dimension - width
130 mm
Net weight
174 g

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f

Dimensions

Высота корпуса B
29,5 mm
Высота цоколя B1
5,3 mm
Длина корпуса
141 mm
Кабельный вход
No
Расстояние между отверстиями, длина A2
130 mm
Ширина корпуса C
43 mm
Ширина цоколя C1
47 mm

General data

Вид защиты
IP65
in plugged condition
Класс пожаростойкости UL 94
V-0
Поверхность
Powder coating
Explosion protection type
II 2G Ex ib IIC T6 Gb

Utförande

BG
8
Верхняя часть/нижняя часть/крышка
lower part
Вид соединения
PUSH IN
Исполнение затворной системы
Side-locking clamp on lower side
Исполнение корпуса
Bulkhead housing
Исполнение скобы
Side-locking clamp
Кабельные вводы, количество
0
Кабельный вход
No
Количество кабельных входов сбоку
0
Конструкция
Standard
Крышка
without cover
Подходит для ModuPlug®
Yes
Тип
Bulkhead (feed-through)
Типоразмер кабельных вводов
none
Типоразмер установки
8
Уплотнение
NBR
Цвет (RAL)
RAL 7035

Classifications

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
