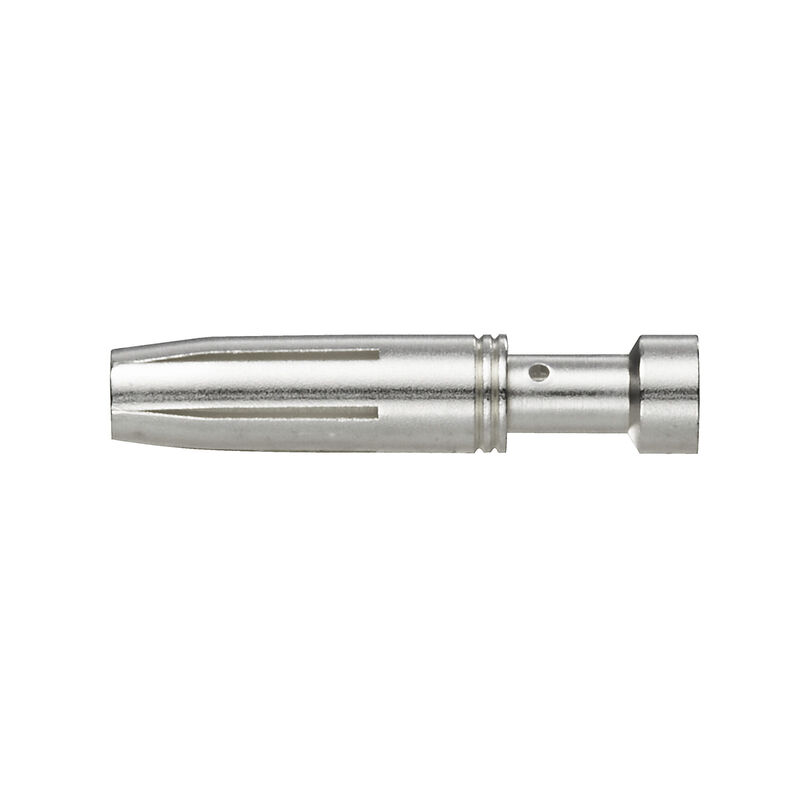

Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 4, torneado, aleación de cobre

N.º de artículo 1201500000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 es accesorio de 26 Productos relacionados 22
Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos generales Clasificaciones Homologaciones

Datos generales para pedido

Versión
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 4, torneado, aleación de cobre
Código
1201500000
Tipo
HDC-C-HE-BM4.0AG
GTIN (EAN)
4008190148096
Cantidad
100  Pieza

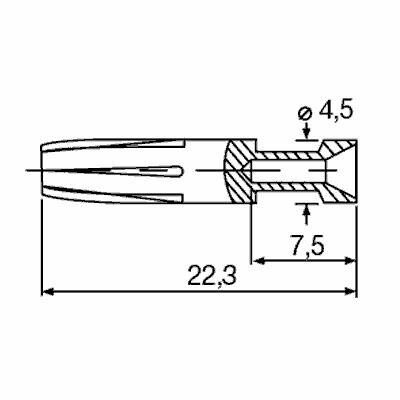

Dimensiones y pesos

Diámetro
4,5  mm
Peso neto
1,61  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

Datos generales

Ciclos de enchufado
≥ 500
Contactos
torneado
Diámetro de contacto macho Ø
2,5  mm
Espesor de capa superficial, máx.
3  µm
Espesor de capa superficial, mín.
2  µm
Longitud de desaislado, conexión nominal
7,5  mm
Material
aleación de cobre
Material del contacto
aleación de cobre
Resistencia de paso
≤2 mΩ
Sección de conexión del conductor
4 mm²
Sección de conexión del conductor, max.
4  mm²
Serie
HE
Superficie
plata
Tipo
Hembra
Tipo de conexión
Conexión crimpada
Versión, conector
HE
HEE
HQ
MixMate

Clasificaciones

ETIM 6.0
EC000796
ETIM 7.0
EC000796
ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 9.0
27-44-02-04
ECLASS 9.1
27-44-02-04
ECLASS 10.0
27-44-02-04
ECLASS 11.0
27-44-02-04
ECLASS 12.0
27-44-02-04
ECLASS 13.0
27-44-02-04
ECLASS 14.0
27-44-02-04
ECLASS 15.0
27-44-02-04

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E92202
