IE-C6FP8LM0100M40M40-M
IE-C6FP8LM0100M40M40-M
결선
IE-C6FP8LM0100M40M40-M
치수 도면

IE-C6FP8LM0100M40M40-M

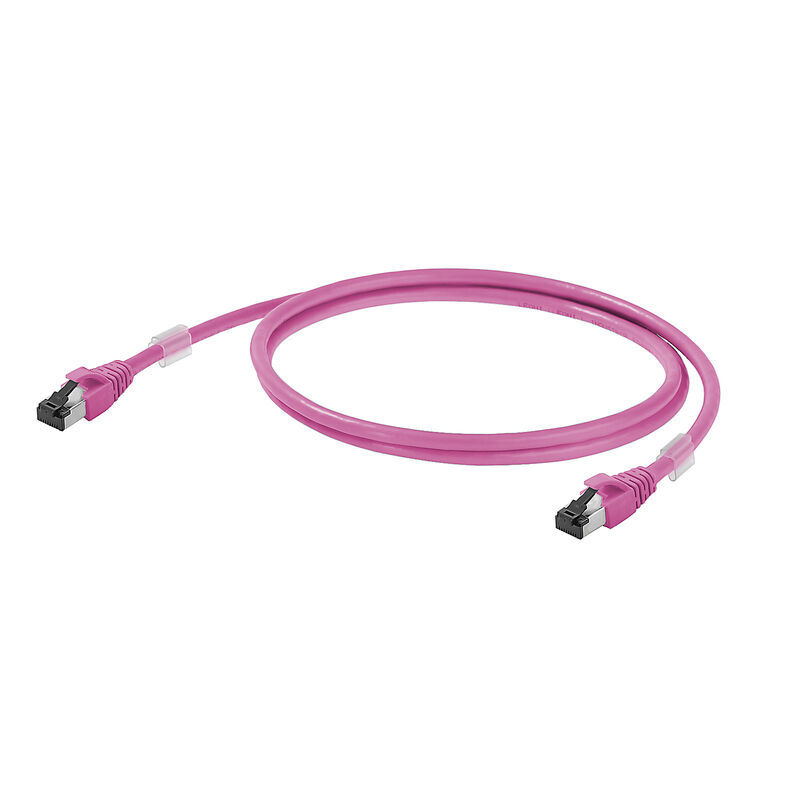

Patch cable, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 10 m

Item No. 1201270100
Download data sheet Engineering Support Product Downloads
Accessories 2 Related products 13
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Electrical properties Allgemeine Standards Standards Cable structure 케이블의 전기 속성 Mechanische und Materialeigenschaften Kabel Plug Plug, left Plug, right Classifications

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E316369

General ordering data

버전
Patch cable, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 10 m
Order No.
1201270100
유형
IE-C6FP8LM0100M40M40-M
GTIN(EAN)
4032248984626
수량
1 items

Dimensions and weights

길이
10 m
Length (inches)
393.701 inch
Net weight
375 g

Temperatures

보관 온도
-20 °C...60 °C
작동 온도
-20 °C...60 °C
설치 온도
0 °C...50 °C

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Electrical properties

50 °C에서 전류 전달 용량
1 A
PoE / PoE+
conforming to IEEE 802.3at

Allgemeine Standards

응용 분야별 통신 케이블 설비
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
인증 번호(cULus)
E316369
커넥터 표준
IEC 60603-7-51

Standards

커넥터 표준
IEC 60603-7-51

Cable structure

꼬임
7
단면적
4*2*AWG 27/7 - 4*2*0.1 mm²
와이어 개수
8
와이어 쌍 차폐
Hliníková fólie
와이어 코어의 배치
Twisted pair
완전 차폐
Shielding braid made from copper wiring
외피 색상
Magenta
외피 직경, 최대
5.9 mm
외피 직경, 최소
5.5 mm
재질 외피
LSZH
절연
PE
절연재 단면적
1.04 mm
차폐
S/FTP
차폐 편조물의 겹침
60 %
컬러 시퀀스 또는 와이어 - 와이어 쌍
white - blue, white - orange, white - green, white - brown

케이블의 전기 속성

1 kHz에서 용량
46 nF/km
10 MHz/m에서의 커플링 저항
5 mΩ
EN 50174-2 규격 분리 등급
d
범주
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
작동 전압
50 V DC
작동 전압 (UL 정격)
30 V AC / 42.4 V DC
저항 차이
5 %
전송 속도
10 Gbit/s
지연 스큐
2.5 ns/100m
최대 1000 MHz의 커플링
80 dB
테스트 전압: 와이어-와이어-차폐
2.5 kV / DC for 2 sec
특성 임피던스
100 ± 15 Ω at 1–100 MHz

Mechanische und Materialeigenschaften Kabel

Barevný
Magenta
Biegeradius, min., einmalig
4 x cable diameter
Halogen
halogen-free, according to IEC 60754-2
Resistance to spread of flame
in accordance with IEC 60332-2-2
in accordance with IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)

Plug

플러그 우측
RJ45, IP20, male contact, straight, plug, Plastic, shielded
플러그 좌측
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Plug, left

Plug left
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Plug, right

プラグ右
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
