Właściwości
| Wersja | Switch sieciowy, Niezarządzalny, Fast Ethernet, Liczba portów: 6x RJ45, 2 * SC Single-mode, IP30, -10 °C...60 °C |
| Nr zam. | 1412110000 |

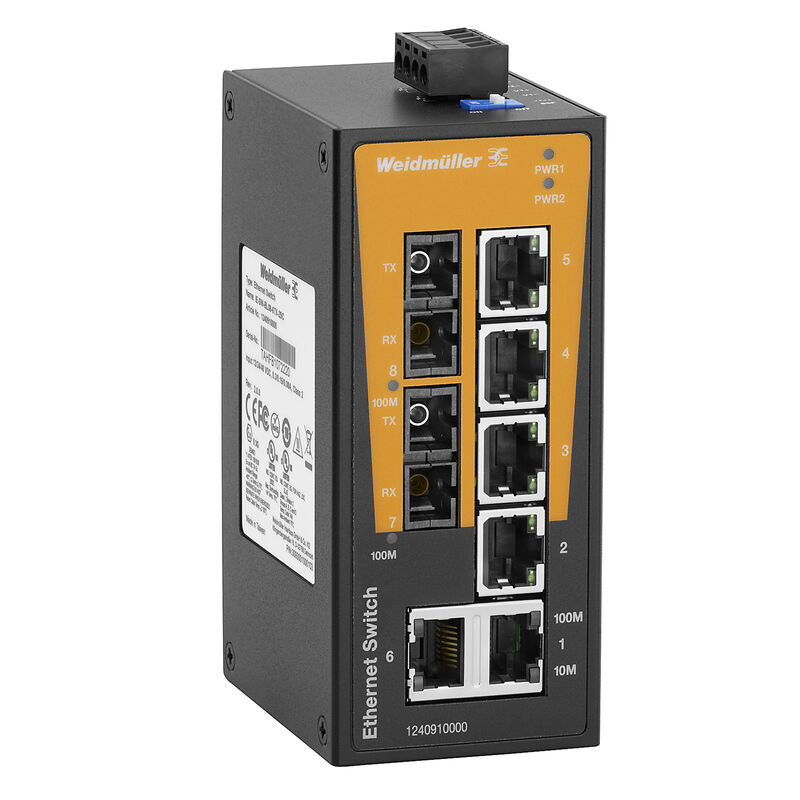

| Typ | IE-SW-BL08-6TX-2SCS |
| GTIN (EAN) | 4050118212679 |
| Ilość | 1 szt. |
| Głębokość | 70 mm |
| Głębokość (cale) | 2,756 inch |
| Wysokość | 115 mm |
| Wysokość (cale) | 4,528 inch |
| Szerokość | 50 mm |
| Szerokość (cale) | 1,968 inch |
| Masa netto | 275 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -10 °C...60 °C |
| Wilgotność | 5 do 95 % (bez kondensacji) |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| norma bezpieczeństwa | UL508 |
| Normy EMV |
EN 55032
EN 55035 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz - 6 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF: 100A/m |
| Rejony zagrożone wybuchem |
UL/cUL, Class I Division 2, Groups A, B, C i D
ATEX strefa 2 Ex ec IIC T4 Gc EN IEC 60079-0 EN IEC 60079-7 |
| Swobodny spadek | Zgodnie z IEC 60068-2-32 |
| Wibracje | wg IEC 60068-2-6 |
| Wstrząs | wg IEC 60068-2-27 |
| Temperatura magazynowania, max. | 85 °C |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura pracy, max. | 60 °C |
| Temperatura pracy, min. | -10 °C |
| Wilgotność | 5 do 95 % (bez kondensacji) |
| Szybkość przesyłania danych | 100 Mbps |
| Typ nadajnika-odbiornika | Singlemode |
| Typ złącza | SC-Duplex |
| Zasięg przesyłu, wartość typowa | 40 km |
| Długość fali |
|
| Odbiór mocy |
|
| Moc przesyłowa |
|
| Łącze — budżet | 29 dB |
| Uwaga | Gdy jednomodowy transceiver światłowodowy jest podłączany na małej odległości, zalecamy zastosowanie tłumika, aby zapobiec uszkodzeniu transceivera na skutek zbyt dużej mocy optycznej. |
| Czasokres | 5 lat |
| Liczba portów |
6x RJ45
2 * SC Single-mode |
| Mikroprzełącznik funkcji | 1x do aktywacji / wyłączenia zabezpieczenia przeciwburzowego transmisji |
| Porty RJ45 |
10/100BaseT(X)
automatyczne negocjowanie połączeń Tryb z pełnym / połowicznym dupleksem Przyłącze Auto MDI/MDI-X |
| Porty światłowodowe |
Porty 100BaseFX (przyłącze SC)
Jednomodowy |
| Wskaźnik LED |
PWR1
PWR2 10/100M (port TP) 100M (port światłowodowy). |
| MTBF |
|
| Pobór prądu | 0,22 A przy 24 V |
| Przyłącze | 1 zdejmowany 4-biegunowy blok zaciskowy |
| Zabezpieczenie przed prądem przeciążeniowym | 1,1 A |
| Zabezpieczenie przez pomieszaniem biegunów | dostępny |
| Zakres napięcia zasilania |
|
| Zasilanie |
12/24/48 V DC
2 wejścia nadmiarowe |
| Przepustowa płyta montażowa | 1,6 Gbit/s |
| Wielkość buforowa pakietu | 768 kBit |
| Wielkość tabeli MAC | 2 K |
| Podstawowy materiał obudowy | aluminium |
| Prędkość | Fast Ethernet |
| rodzaj montażu | Szyna DIN |
| Stopień ochrony | IP30 |
| Switch | Niezarządzalny |
| Centrala danych | Przechowywanie i przekazywanie |
| standard |
IEEE 802.3 dla 10BaseT
IEEE 802.3u dla 100BaseT(X) oraz 100BaseFX IEEE 802.3x dla sterowania przepływem |
| Sterowanie strumieniem |
IEEE 802.3x do sterowania strumieniem
sterowanie strumieniem back pressure |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_82218)
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_96951) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35422) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289053) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103278) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1412110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1412110000) |
| Powiadomienie o zmianie produktu | [Product Change Notification IE-SW-BL08-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_73944) |
| Dokumentacja użytkownika | [Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_35421) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| Dopuszczenia |       |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E141197 |
| Nr certyfikatu (cULusEX) | E223527 |
