PB-DP SUB-D ZF 180 TERM
PB-DP SUB-D ZF 180 TERM

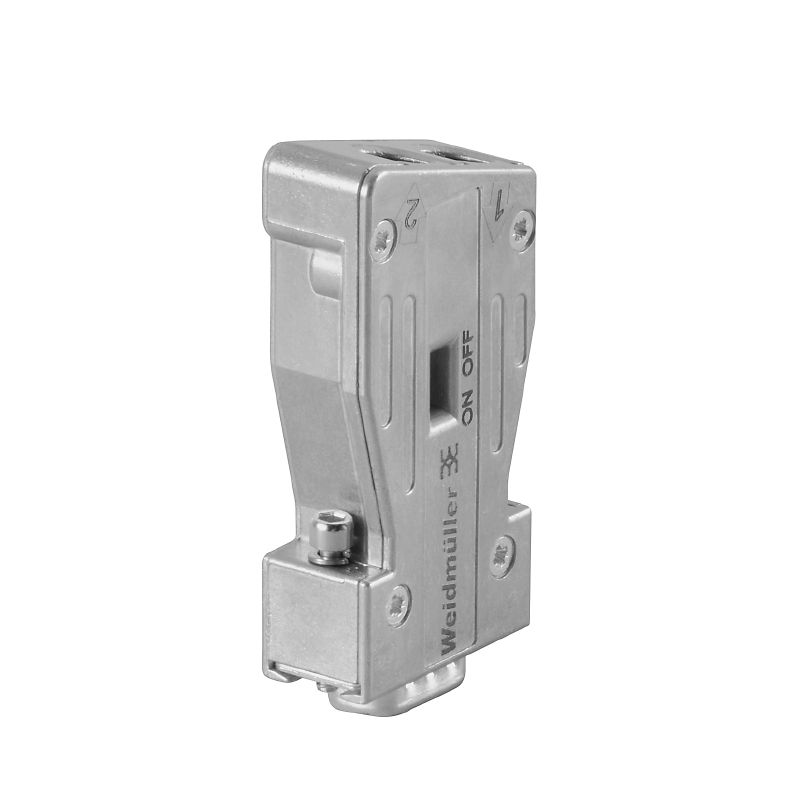

Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
PB-DP SUB-D ZF 180 TERM
Schemat połączeń

PB-DP SUB-D ZF 180 TERM

SUB-D

Nr. produktu 2433510000
Pobierz kartę katalogową Pobieranie produktów
Produkty pokrewne 17
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne złącza D-SUB Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Wersja
SUB-D
Nr zam.
2433510000
Typ
PB-DP SUB-D ZF 180 TERM
GTIN (EAN)
4050118444100
Ilość
1  szt.

Wymiary i masa

Głębokość
14,8  mm
Głębokość (cale)
0,583  inch
Wysokość
66  mm
Wysokość (cale)
2,598  inch
Szerokość
31  mm
Szerokość (cale)
1,22  inch
Masa netto
25  g

Temperatury

Wilgotność
Maks. 75% w temp. +25°C, niekondensujące

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6aI
REACH SVHC
Lead 7439-92-1
SCIP
3cc1d9b1-0f2a-47ed-a501-ddcfcfaaf625

Specyfikacje techniczne złącza D-SUB

Cykle wpinania
≥ 200
Dostępny rezystor końcowy
Tak
Interfejs magistrali
Wtyk SUB-D, 9-biegunowy
Pin
Interfejs programistyczny
Nie
kąt odejścia
180°
Magistrala, interfejs kabla
Złącze sprężynowe
Podstawowy materiał obudowy
ZnAl
ryglowanie
UNC4-40
Stopień ochrony
IP30
szybkość transmisji danych
12 MBit/s
Wilgotność
Maks. 75% w temp. +25°C, niekondensujące
Zakres temperatury obudowy
-20 - +70 °C
Złącze wtykowe i przypisanie pinów
Zgodnie ze specyfikacją PROFIBUS

Klasyfikacje

ETIM 6.0
EC001132
ETIM 7.0
EC001132
ETIM 8.0
EC001132
ETIM 9.0
EC001132
ETIM 10.0
EC001132
ECLASS 9.0
27-44-03-02
ECLASS 9.1
27-44-03-90
ECLASS 10.0
27-44-03-02
ECLASS 11.0
27-44-03-02
ECLASS 12.0
27-44-03-02
ECLASS 13.0
27-44-03-02
ECLASS 14.0
27-44-03-02
ECLASS 15.0
27-44-03-22

Dopuszczenia

ROHS
Zgodny
