PS 3.50/12/90 3.5SN OR BX

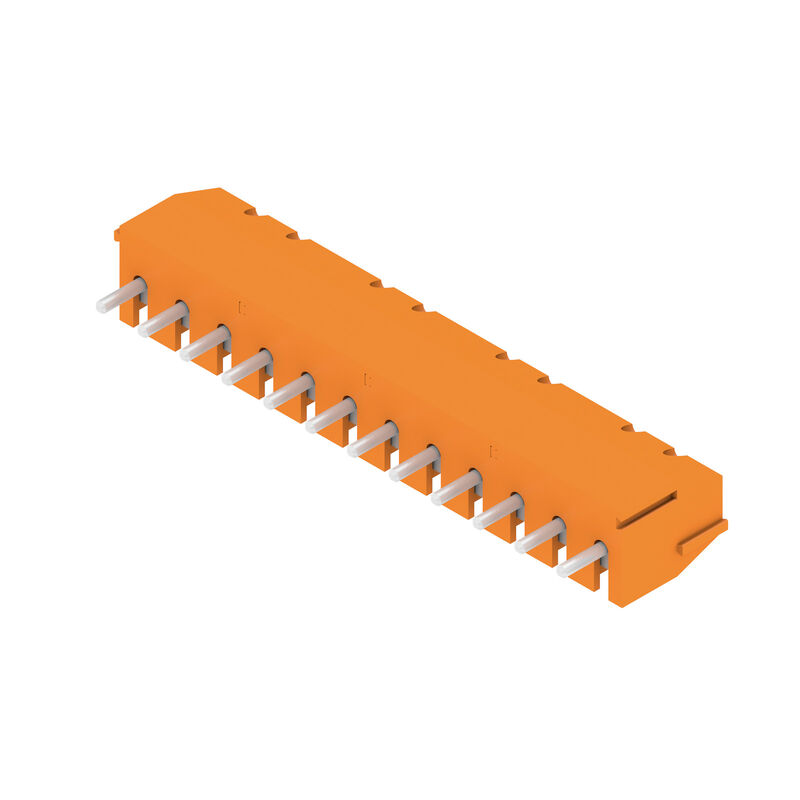

Imagen de producto
PS 3.50/12/90 3.5SN OR BX

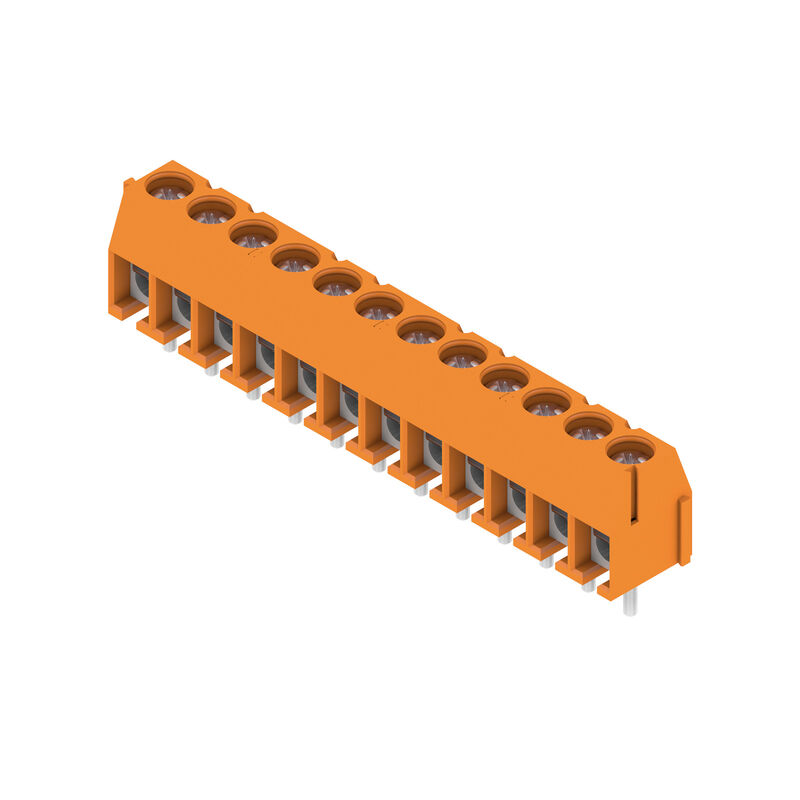

Imagen de producto
PS 3.50/12/90 3.5SN OR BX
Dimensional drawing
PS 3.50/12/90 3.5SN OR BX
Graph

PS 3.50/12/90 3.5SN OR BX

Este producto pronto dejará de estar disponible.

Disponible hasta: 30.03.2026

Producto alternativo: 1845110000

Bornes para circuito impreso, 3.50 mm, Número de polos: 12, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Conexión por pisador, Sección de embornado, máx. : 1.5 mm², Caja

N.º de artículo 1912420000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 13
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Datos generales para pedido

Ausfuehrung
Bornes para circuito impreso, 3.50 mm, Número de polos: 12, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Conexión por pisador, Sección de embornado, máx. : 1.5 mm², Caja
Best.-Nr.
1912420000
Art
PS 3.50/12/90 3.5SN OR BX
GTIN(EAN)
4032248541805
Cantidad
100 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Embalaje
Caja
Estado de entrega
Este artículo no estará disponible en el futuro.
Disponible hasta
30.03.2026
Producto alternativo
[1845110000](~/p/1845110000)

Dimensiones y pesos

Tiefe
6,8 mm
Profundidad (pulgadas)
0,268 inch
Höhe
11,9 mm
Altura (pulgadas)
0,469 inch
Altura construcción baja
8,4 mm
Breite
43 mm
Anchura (pulgadas)
1,693 inch
Nettó tömeg
3,4 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
92756f44-b3ae-437b-8a77-8ecb45fe4af6

Parámetros del sistema

Familia del producto
PS
Técnica de conexión de conductores
Conexión por pisador
Montaje sobre placas c.i.
Conexión por soldadura THT
Směr výstupu vodiče
90°
Paso en mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Número de polos
12
Número de filas de polos
1
disponible por parte del cliente
Sí
Número de series
1
Nº máximo de polos alineables por fila
24
Longitud del terminal de soldadura (l)
3,5 mm
Rozměry pájecích pinů
d = 0,8 mm
Diámetro de la perforación (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
1
Punta de destornillador
0,4 x 2,5
Screwdriver blade standard
DIN 5264
Par de apriete, min.
0,2 Nm
Par de apriete, max.
0,25 Nm
Tornillo de apriete
M 2
Longitud de desaislado
4 mm
L1 en mm
38,5 mm
L1 en pulgadas
1,516 "
Protección contra contacto según DIN VDE 0470
IP 20
Protección contra contacto según DIN VDE 57106
protección de dedos
Tipo de protección
IP20

Datos del material

Materiales aislantes
Wemid (PA)
Color
naranja
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Material de contacto
aleación de cobre
Superficie de contacto
estañado
Revestimiento
1-3 μm Ni
4-6 μm SN
Estructura de capas de la conexión por soldadura
1.5...3 µm Ni / 4...6 µm Sn
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Temperature range, installation, max.
120 °C

Conductores aptos para conexión

Campo di sezioni, min.
0,08 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Sección de conexión del conductor AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 16
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
1,5 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
0,75 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,25 mm²
con terminal tubular según DIN 46 228/1, máx.
0,75 mm²
Texto de referencia
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
17,5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1815154
Tensión nominal (Use Group B / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 16
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 16
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Embalaje

Embalaje
Caja
Longitud de VPE
233 mm
Anchura VPE
196 mm
Altura de VPE
35 mm

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • Los datos facilitados bajo CSA hacen referencia a una homologación cUL E60693
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
