PSSRN K 24VDC 1Z K 240VAC 20A
Przekaźniki półprzewodnikowe zasilania, Stycznik półprzewodnikowy, Znamionowe napięcie sterowania: 3...32 V DC , znamionowe napięcie załączające: 24…230 V AC +10% -15%, prąd trwały: 20 A
Nr. produktu
2986890000
Właściwości
| Wersja | Przekaźniki półprzewodnikowe zasilania, Stycznik półprzewodnikowy, Znamionowe napięcie sterowania: 3...32 V DC , znamionowe napięcie załączające: 24…230 V AC +10% -15%, prąd trwały: 20 A |
| Nr zam. | 2986890000 |

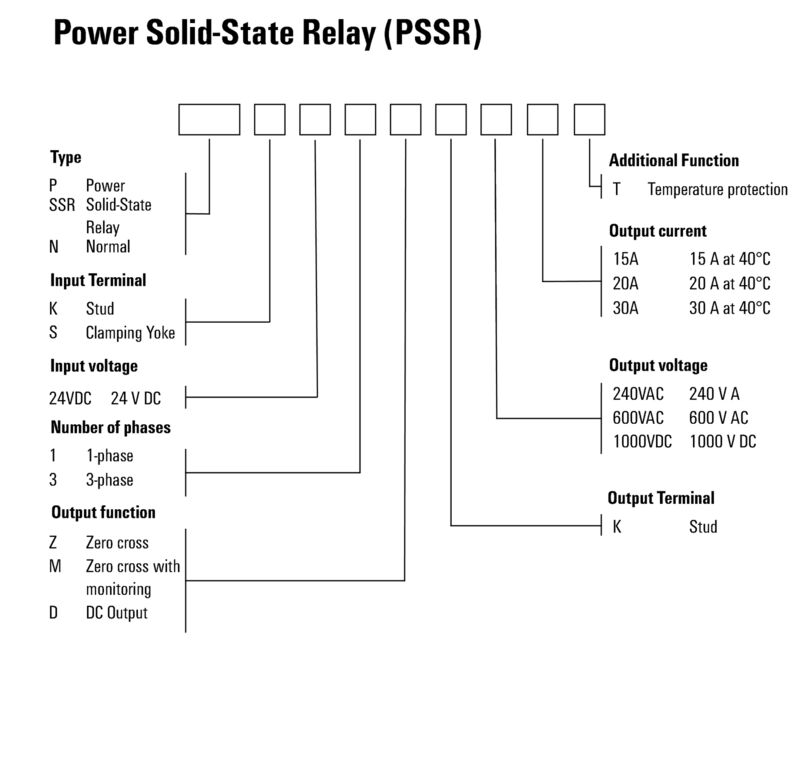

| Typ | PSSRN K 24VDC 1Z K 240VAC 20A |
| GTIN (EAN) | 4099986853010 |
| Ilość | 1 szt. |

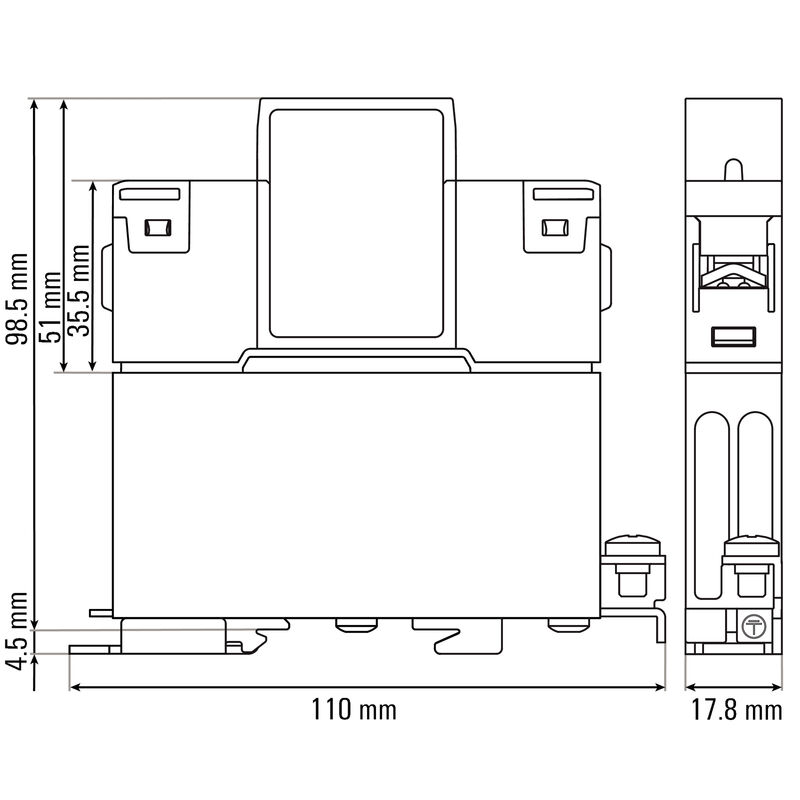

| Głębokość | 103 mm |
| Głębokość (cale) | 4,055 inch |
| Wysokość | 110 mm |
| Wysokość (cale) | 4,331 inch |
| Szerokość | 17,8 mm |
| Szerokość (cale) | 0,701 inch |
| Masa netto | 206 g |
| Temperatura magazynowania | -40 °C...100 °C |
| Temperatura eksploatacyjna | -40 °C...80 °C |
| Wilgotność | Wilgotność względna 95%, bez skraplania przy 40°C |
| MTTF | 28 a |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Znamionowe napięcie sterowania | 3...32 V DC |

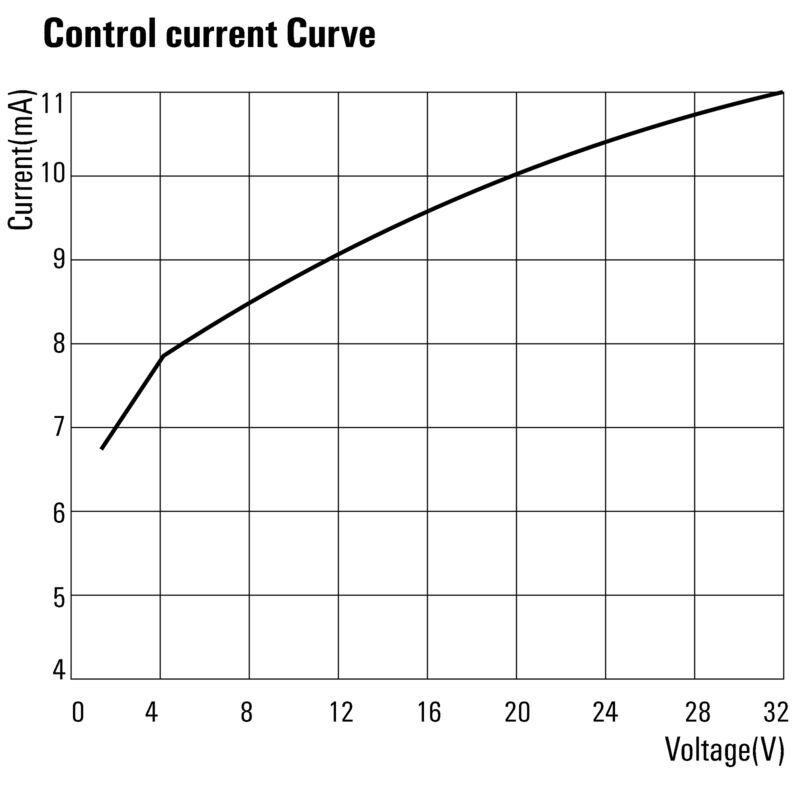

| znamionowy prąd sterujący | 7,5 mA…11 mA |
| Wskazanie statusu | Zielona dioda LED |
| znamionowe napięcie załączające | 24…230 V AC +10% -15% |

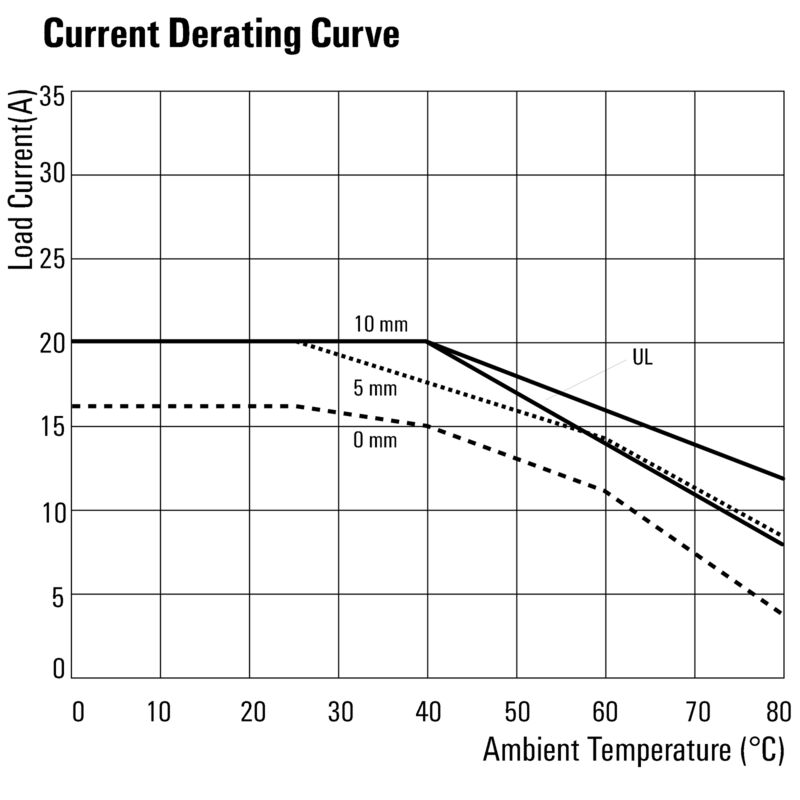

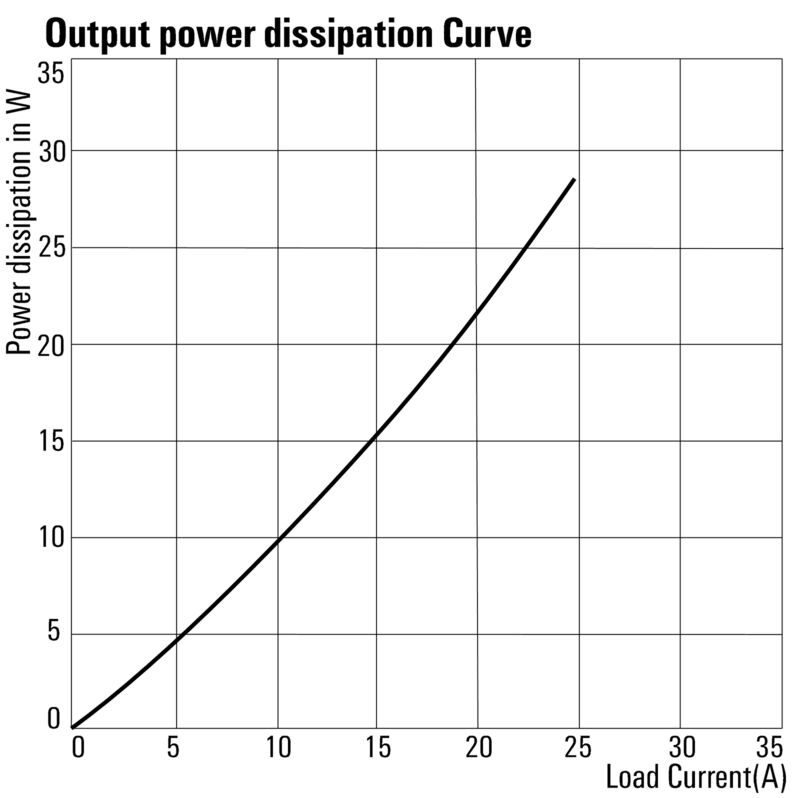

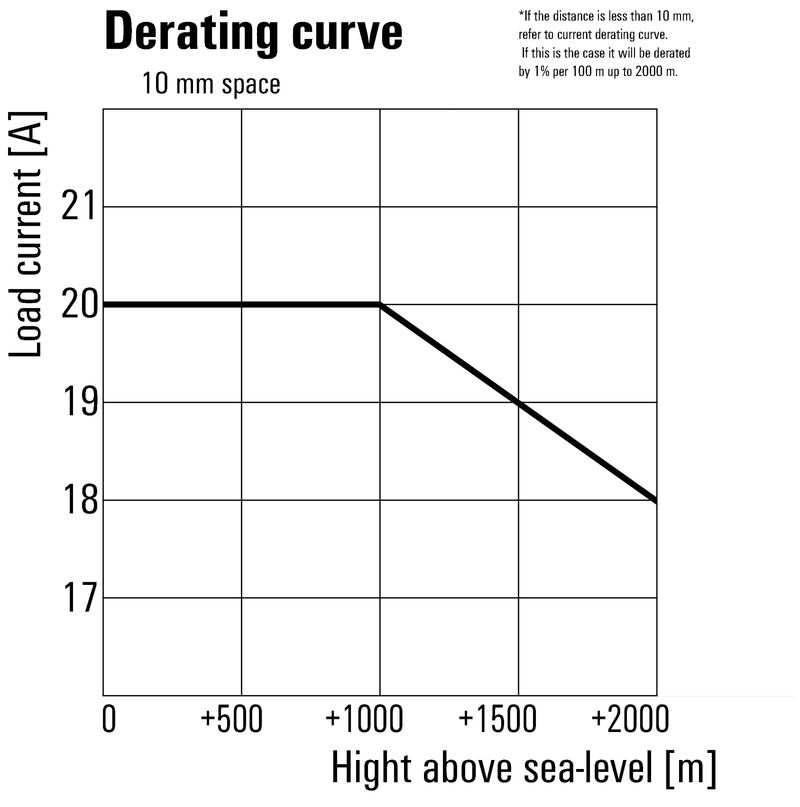

| Ciągły prąd | 5 A (AC 53) ; 20 A (AC 51) @ 40 °C |
| max. prąd włączalny | 20 A |
| Kategoria obciążenia |
AC 51
AC 53 |
| Początkowy prąd rozruchowy | 51 A |
| Obciążenie impulsowe, prąd graniczny | 325 A (10 ms, non-recurrent) |
| Zintegrowane ograniczenie obciążenia (I²t) <10 ms | 525 A²s |
| Opóźnienie włączenia | ≤ 10 ms |
| Opóźnienie wyłączenia | ≤ 10 ms |
| Prąd upływowy | <3 mA |
| min. prąd włączalny | 150 mA |
| odporny na zwarcia | Nie |
| Obwód ochronny strona obciążenia |
Zintegrowany warystor
Człon RC |

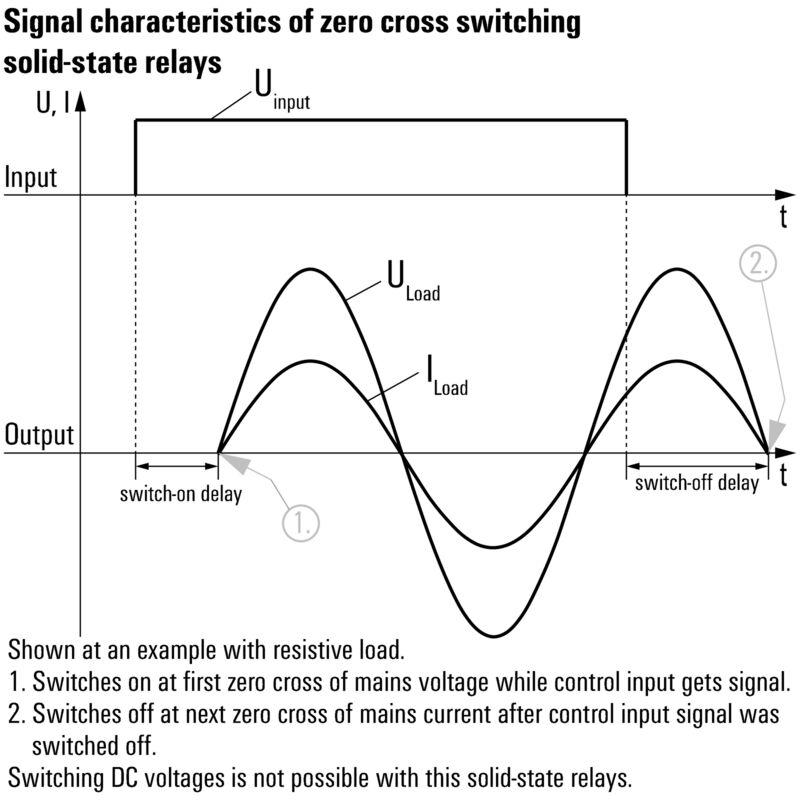

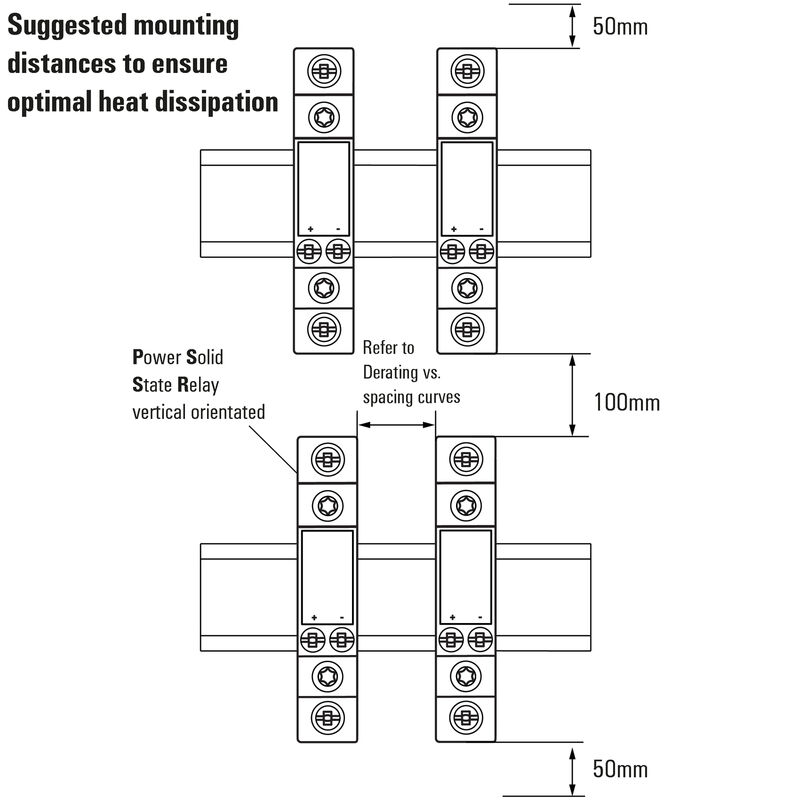

| Typ zestyku | 1 zestyk zwierny (Tyrystor (przełączanie w zerze)) |
| Zakres częstotliwości napięcia wyjściowego | 45…65 Hz |
| Wykonanie | Jednofazowe z zamontowanym radiatorem (beznapięciowe wyjście przełącznika) |
| Szyna | TS 35 |
| Barwny | czarny |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | III |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 4 kVeff |
| Wytrzymałość dielektryczna strona obciążenia – obudowa | 4 kVeff |
| udarowe napięcie wytrzymywane | 6 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Nr certyfikatu (cULus) | E537615 |
| Długość zdejmowania izolacji, strona sterownicza | 8 mm |
| Przekrój przyłącza przewodu sztywnego, strona sterownicza, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu sztywnego, strona sterownicza, maks. (AWG) | AWG 18 |
| Przekrój przyłącza przewodu sztywnego, strona sterownicza, min. (AWG) | AWG 12 |
| Przekrój przyłącza przewodu, podwójne tulejki na końcach kabli, strona sterownicza, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, podwójne tulejki na końcach kabli, strona sterownicza, min. | 0,5 mm² |
| Metoda wykonywania złącz (strona sterownicza) | złącze śrubowe |
| Min. znamionowy zakres zaciskania przyłącza (strona sterownicza) | 0,75 mm² |
| Maks. znamionowy zakres zaciskania przyłącza (strona sterownicza) | 2,5 mm² |
| Metoda wykonywania złącz (strona sterownicza) | Śruba M3 z podkładką niespadającą |
| Min. moment dokręcający (strona sterownicza) | 0,5 Nm |
| Maks. moment dokręcający (strona sterownicza) | 0,6 Nm |
| Wielkość końcówki (strona sterowania) | PZ 1 |
| Długość zdejmowania izolacji, strona obciążenia | 12 mm |
| Przekrój przyłącza przewodu sztywnego, strona obciążenia, maks. | 6 mm² |
| Przekrój przyłącza przewodu sztywnego, strona obciążenia, maks. (AWG) | AWG 14 |
| Przekrój przyłącza przewodu sztywnego, strona obciążenia, min. | 2,5 mm² |
| Przekrój przyłącza przewodu sztywnego, strona obciążenia, min. (AWG) | AWG 10 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, dwa zaciskalne przewody, strona obciążenia, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, dwa zaciskalne przewody, strona obciążenia, maks. (AWG) | AWG 18 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, dwa zaciskalne przewody, strona obciążenia, min. | 1 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, dwa zaciskalne przewody, strona obciążenia, min. (AWG) | AWG 10 |
| Przekrój przyłącza przewodu, podwójne tulejki na końcach kabli, strona obciążenia, maks. (AWG) | AWG 18 |
| Przekrój przyłącza przewodu, podwójne tulejki na końcach kabli, strona obciążenia, min. (AWG) | AWG 12 |
| Przekrój przyłącza przewodu, wielodrutowy, strona obciążenia, maks. | 6 mm² |
| Przekrój przyłącza przewodu, wielodrutowy, strona obciążenia, maks. (AWG) | AWG 18 |
| Przekrój przyłącza przewodu, wielodrutowy, strona obciążenia, min. | 1 mm² |
| Przekrój przyłącza przewodu, wielodrutowy, strona obciążenia, min. (AWG) | AWG 10 |
| Metoda wykonywania złącz (strona obciążenia) | złącze śrubowe |
| Min. znamionowy zakres zaciskania przyłącza (strona obciążenia) | 2,5 mm² |
| Maks. znamionowy zakres zaciskania przyłącza (strona obciążenia) | 6 mm² |
| Metoda wykonywania złącz (strona obciążenia) | Śruba M4 z podkładką niespadającą |
| Min. moment dokręcający (strona obciążenia) | 1,5 Nm |
| Maks. moment dokręcający (strona obciążenia) | 2 Nm |
| Wielkość końcówki (strona obciążenia) | PZ 2 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317522) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_314692) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2986890000) |
| Dokumentacja użytkownika | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_317476) |
| Katalogi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002055 |
| ETIM 7.0 | EC002055 |
| ETIM 8.0 | EC002055 |
| ETIM 9.0 | EC002055 |
| ECLASS 9.0 | 27-37-10-14 |
| ECLASS 9.1 | 27-37-10-14 |
| ECLASS 10.0 | 27-37-10-14 |
| ECLASS 11.0 | 27-37-10-14 |
| ECLASS 12.0 | 27-37-10-14 |
| ECLASS 13.0 | 27-37-10-14 |
| ECLASS 14.0 | 27-37-10-14 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (cULus) | E537615 |
