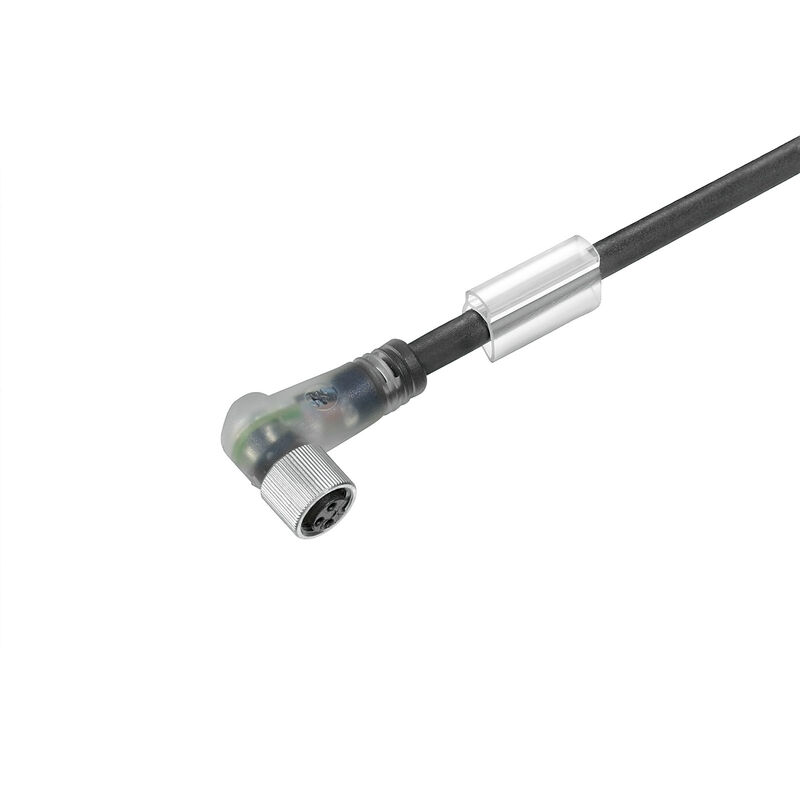

SAIL-M8BW-4L3.0U
SAIL-M8BW-4L3.0U
Profilritning
Angled socket
SAIL-M8BW-4L3.0U
Polschema
Socket
SAIL-M8BW-4L3.0U
Kopplingsbild

SAIL-M8BW-4L3.0U

Sensor/Aktuator-Ledning, En ände utan kontakt, M8, Antal poler : 4, 3 m, Hona, vinklad, Skärmad: Nej, LED: Ja, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1906400300
Ladda ner datablad Nedladdningar av produkter Teknisk support
Tillbehör 6 Använda produkter 5
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Allmänna standarder Normer Kontakt vänster Kontakt höger Produktillustrationer Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UL)
E307231

Allmänna beställningsdata

Utförande
Sensor/Aktuator-Ledning, En ände utan kontakt, M8, Antal poler : 4, 3 m, Hona, vinklad, Skärmad: Nej, LED: Ja, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
1906400300
Typ
SAIL-M8BW-4L3.0U
GTIN (EAN)
4032248529469
Förp.
1 items

Mått och vikter

Nettovikt
83 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Antal poler
4
Bending cycles
12 milj.
Bending radius, min., moving
10 x kabeldiameter
Beschleunigung
5 m/s²
Beständighet mot svetsgnistor
Nej
Böjningscykler vid vridning
> 5 Mio.
Färkodning
brun
vit
blå
svart
Halogen
Nej
Hydrolysis and microbe resistant
Ja
Insulation
PP
Kabellängd
3 m
Ledararea
0,25 mm²
Longueur de câble configurable
Nej
Mantelfärg
svart
Matériau de la gaine
PUR
Oljebeständighet
motsvarande IEC 60811:404
Radio de flexión mín., fijo
5 x kabeldiameter
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
Släpkedjetålighet
Ja
Stíněný
Nej
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-40...80 °C
Temperaturområde, rörligt
-25...80 °C
Vitesse
5 m/s
Vridningslängd
1 m
Vridtålighet
360 °/m
Ytterdiameter
4.4 mm ± 0.2 mm
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Облучение с перекрестными связями
Nej
무 LABS
Ja

Allmänna tekniska data

Anslutningsgänga
M8
bockad
Nej
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
A-kodad
Kontaktyta
förgylld
LED
Ja
Material låsring
Mässing, förnicklad
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
24 V
Skyddsklass
IP67
IP68
i åtdraget tillstånd
IP65
IP66
Stickcykler
≥ 100
Temperaturområde kapsling
-25…+85 °C
Utförande
Hona, vinklad

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
24 V

Allmänna standarder

Certifikat nr. (CSA)
200039-2372994
Certifikat nr. (UL)
E307231
Kontaktdon Norm
IEC 61076-2-104

Normer

Kontaktdon Norm
IEC 61076-2-104

Kontakt vänster

Stickkontakt vänster
M8, IP69, honkontakt, vinklad 90°, Plast, LED, oskärmad

Kontakt höger

Stickkontakt höger
fri ledarände

Produktillustrationer

Överskrift för figur 06
Det idealiska verktyget: Screwty ® med momentfunktion
Bildtext-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
