SL 5.08HC/11/180 3.2SN OR BX

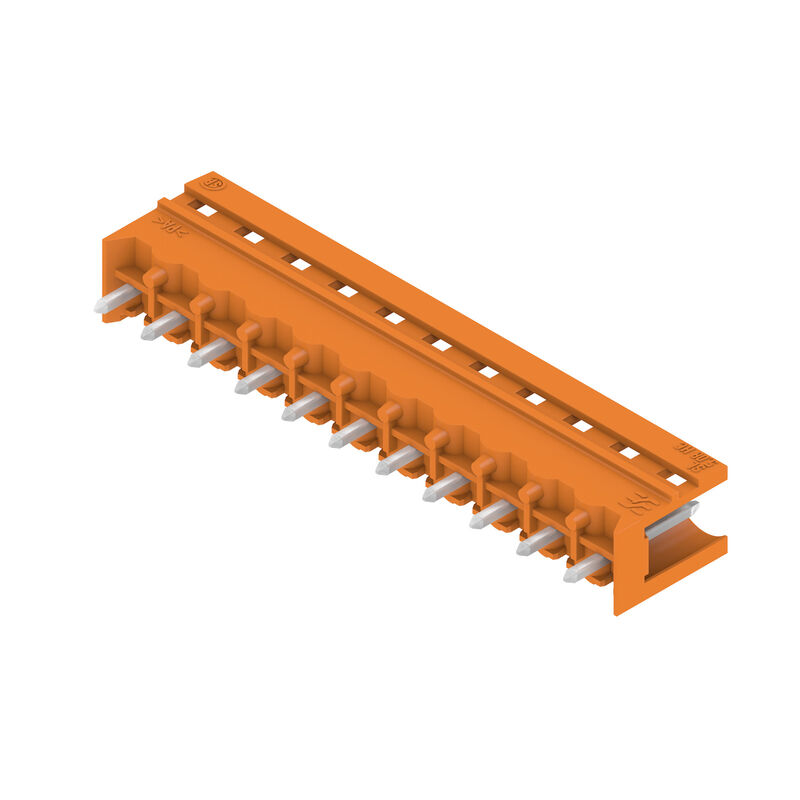

Kretskortsstickanslutning, Stiftlist, öppen på sidan, THT lödanslutning, 5.08 mm, Antal poler: 11, 180°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box

항목 번호 1146550000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
대상 상대품: 15 관련 제품 33
Сертификаты Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Specyfikacje systemu Данные о материалах Dane znamionowe wg IEC Номинальные характеристики по CSA UL 1059에 따른 정격 데이터 Opakowanie Viktig hänvisningstext 분류

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allmänna beställningsdata

Versione
Kretskortsstickanslutning, Stiftlist, öppen på sidan, THT lödanslutning, 5.08 mm, Antal poler: 11, 180°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box
N. d’ordine
1146550000
Tipo
SL 5.08HC/11/180 3.2SN OR BX
GTIN (EAN)
4032248932757
CPZ
50 items
제품 데이터
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
패키징
박스

Mått och vikter

Profondità
8,43 mm
Profondità (pollici)
0,332 inch
Posizione verticale
15,2 mm
높이 (인치)
0,598 inch
가장 낮은 버전의 높이
12 mm
Larghezza
55,68 mm
폭 (인치)
2,192 inch
Peso netto
4,14 g

Miljööverenstämmelse för produkt

Stato conformità RoHS
Kompatibel utan undantag
REACH SVHC
0.1 wt% 이상의 SVHC 없음
Impronta carbonica di prodotto
  • 요람에서 게이트까지:
    0,046 kg CO2 eq.

Specyfikacje systemu

Famiglia prodotti
OMNIMATE Signal - seria BL/SL 5.08
Tipo di collegamento
Board connection
Montaggio su circuito stampato
THT 용접 결선
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Angolo di uscita
180°
Numero di poli
11
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,3 mm
Dimensioni del codolo a saldare
d = 1.2 mm
8각형
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1,5 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1 in mm
50,8 mm
L1(인치)
2 "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
볼륨 저항
≤5 mΩ
코딩 가능
예
플러그 주기
25
플러깅 힘/폴, 최대
10 N
당기는 힘 / 폴, 최대
7,5 N

Данные о материалах

Materiale isolante
PA GF
Colori
orange
Tabella dei colori (simile)
RAL 2000과 유사
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≤ 600
UL 94 가연성 등급
V-0
Materiale dei contatti
구리 합금
Superficie dei contatti
주석 도금
용접 결선의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 매트
Struttura a strati del connettore maschio
1...3 µm Ni / 2...4 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
24 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
19 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
21 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
16,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV

Номинальные характеристики по CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
18,5 A
Corrente nominale (Gruppo D / CSA)
18,5 A
Riferimento ai valori di omologazione
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
18,5 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Riferimento ai valori di omologazione
사양은 최대값, 상세정보 - 승인서 참조

Opakowanie

Imballaggio
Ящик
Lunghezza VPE
169 mm
Larghezza VPE
117 mm
Altezza VPE
39 mm

Viktig hänvisningstext

Conformità IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Note
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 솔더 구멍 D의 직경 = 1.4+0.1mm
  • 솔더 구멍 D의 직경 = 1.5 + 0.1 mm, 9 폴
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
