SV 7.62HP/02/90MF2 SC/06R SN BK BX

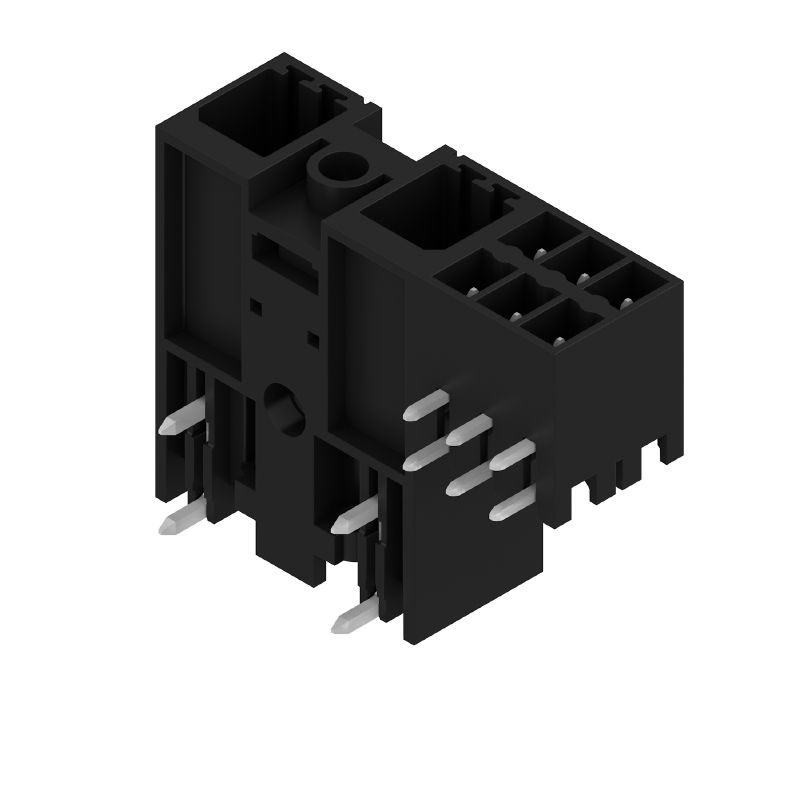

제품 이미지
SV 7.62HP/02/90MF2 SC/06R SN BK BX

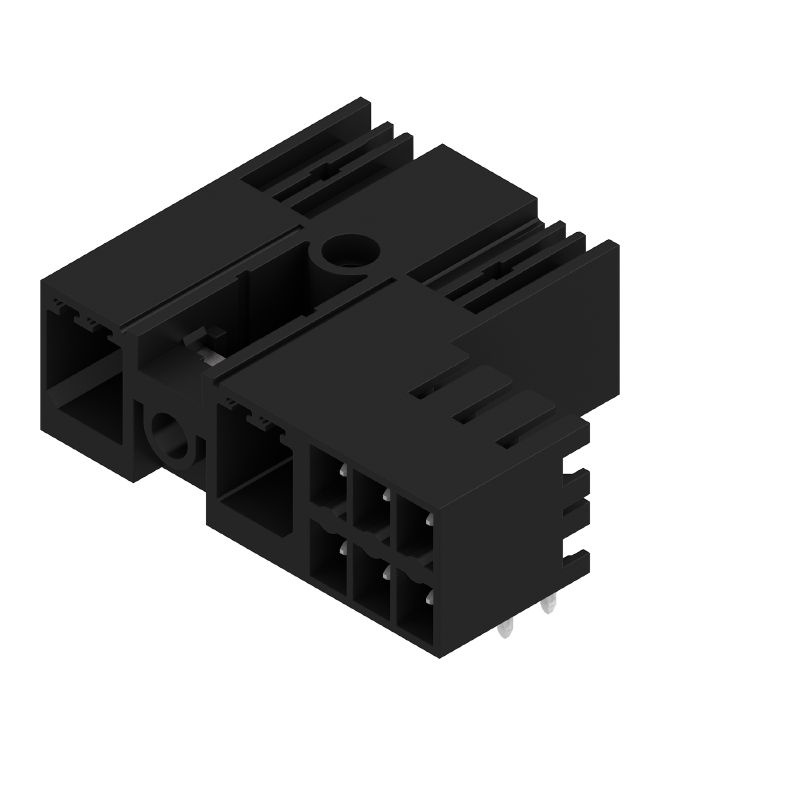

제품 이미지
SV 7.62HP/02/90MF2 SC/06R SN BK BX
Dimensional drawing
SV 7.62HP/02/90MF2 SC/06R SN BK BX
Connection diagram

SV 7.62HP/02/90MF2 SC/06R SN BK BX

PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, 스크류 플랜지, THT 용접 결선, 7.62 mm, 극 수: 2, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 검정, 박스

항목 번호 1089410000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 대상 상대품: 2 관련 제품 18
Dopuszczenia 일반 주문 데이터 Размеры и массы 환경 제품 규정 준수 Системные характеристики 자재 데이터 Rated data acc. to IEC Номинальные характеристики по CSA UL 1059에 따른 정격 데이터 Opakowanie Tekniska data 중요 참고 사항 분류

Dopuszczenia

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, 스크류 플랜지, THT 용접 결선, 7.62 mm, 극 수: 2, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 검정, 박스
Référence
1089410000
Type
SV 7.62HP/02/90MF2 SC/06R SN BK BX
GTIN (EAN)
4032248857760
Qté.
48 items
제품 데이터
IEC: 1000 V / 41 A
UL: 300 V / 35 A
패키징
박스

Размеры и массы

Profondeur
28,3 mm
Mélység (coll)
1,114 inch
Hauteur
14,9 mm
Magasság (coll)
0,587 inch
가장 낮은 버전의 높이
11,4 mm
Largeur
35,26 mm
폭 (인치)
1,388 inch
Nettó tömeg
3,34 g

환경 제품 규정 준수

Statut de conformité RoHS
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Системные характеристики

Familia del producto
OMNIMATE Power — серия BV/SV 7.62HP
Tipo de conexión
보드 결선
Montaje sobre placas c.i.
THT 용접 결선
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Angulo de salida
90°
Número de polos
2
Número de terminales de soldadura por polo
2
Solder pin length (l)
3,5 mm
Tolérance sur la longueur du picot à souder
+0,1 / -0,3 mm
Forrasztótüske méretei
0.8 x 1.0 mm
Diámetro de la perforación (D)
1,4 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
15,24 mm
L1 en pulgadas
0,6 "
L2(mm)
7,62 mm
L2, inch
0,3 "
Número de series
1
Número de filas de polos
1
Touch-safe protection acc. to DIN VDE 57 106
safe to back of hand above the printed circuit board
DIN VDE 0470에 따른 터치 안전 보호
IP 20
볼륨 저항
2.00 mΩ
코딩 가능
예
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
12 N
Force d'extraction/pôle, max.
7 N

자재 데이터

Szigetelőanyag
PA GF
Szín
검정
Színskála (hasonló)
RAL 9011과 유사
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 가연성 등급
V-0
Érintkező anyaga
구리 합금
Érintkező felület
주석 도금
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 4...6 µm Sn 매트
Dugaszolható csatlakozás rétegszerkezete
1...3 µm Ni / 4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
130 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
130 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
41 A
Névleges áram, maximális pólusszám (Tu=20 °C)
41 A
Névleges áram, min. pólusszám (Tu=40°C)
41 A
Névleges áram, maximális pólusszám (Tu=40°C)
41 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1.000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
6 kV
Rövid idejű határáram ellenállás
3 x 1s, 420 A

Номинальные характеристики по CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
600 V
Courant nominal (groupe d'utilisation B / CSA)
33 A
Névleges áram (C felhasználási csoport / CSA)
33 A
Névleges áram (D felhasználási csoport / CSA)
5 A
Hivatkozás a tanúsítási értékekre
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group C / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
600 V
Nennstrom (Use group B / UL 1059)
35 A
Nennstrom (Use group C / UL 1059)
33 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Hinweis zu den Zulassungswerten
사양은 최대값, 상세정보 - 승인서 참조
Kriechstrecke, min.
9,6 mm
Luftstrecke, min.
6,9 mm

Opakowanie

Emballage
skrzynia
Longueur VPE
351 mm
Largeur VPE
137 mm
Hauteur VPE
40 mm

Tekniska data

Raster in mm (Hybrid)
  • 공칭:
    3,81 mm
  • 하이브리드 콤포넌트:
    Signal
Pitch in mm (Signal)
3.81 mm
Raster in Zoll (Hybrid)
  • 공칭:
    0,15 "
  • 하이브리드 콤포넌트:
    Signal
Pitch in inches (Signal)
0.15 "
Número de polos (híbrido)
  • 공칭:
    6
  • 하이브리드 콤포넌트:
    Signal
폴 수 (신호)
6
Número de terminales de soldadura por polo (híbrido)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    1
폴당 용접 핀 수 (신호)
1
Dimensiones del terminal de soldadura (híbrido)
  • 솔더핀 크기:
    0.8 x 0.8 mm
  • 하이브리드 콤포넌트:
    Signal
솔더핀 크기 (신호)
0.8 x 0.8 mm
Dimensiones del terminal de soldadura = d tolerancia (híbrido)
  • 솔더핀 크기 = d 공차:
    • 프리픽스를 포함한 하한 공차 (최소치 표시):
      -0,03
    • 프리픽스를 포함한 상한 공차 (최대치 표시):
      +0,01
    • 공차, 단위:
      mm
  • 하이브리드 콤포넌트:
    Signal
솔더핀 크기 = d 공차 (신호)
-0,03 / +0,01 mm
Bestückungsloch-Durchmesser (Hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    1,3 mm
PCB 홀 직경 (신호)
1.3 mm
Bestückungsloch-Durchmesser Toleranz (Hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 솔더 구멍 직경 공차(D):
    ± 0.1 mm
  • 솔더 구멍 직경 공차(D):
    + 0,1 mm
PCB 홀 직경 공차 (신호)
± 0.1 mm
L2 in mm
7,62 mm
L2 en pulgadas
0,3 "
Anzahl Reihen (Hybrid)
  • 하이브리드 콤포넌트:
    Signal
열 수 (신호)
2
Kontaktmaterial (Hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 접점 재질:
    CuMg
접촉 재질 (신호)
CuMg
Kontaktoberfläche (Hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 접점 표면:
    주석 도금
접촉면 (신호)
주석 도금
Estructura de capas de la conexión por soldadura (híbrido)
  • 용접 결선의 레이어 구조:
    • 재질:
      Ni
    • 레이어 강도:
      • 최소:
        1 µm
      • 최대:
        3 µm
    • 재질:
      Sn
    • 레이어 강도:
      • 최소:
        4 µm
      • 최대:
        8 µm
  • 하이브리드 콤포넌트:
    Signal
용접 결선의 레이어 구조 (신호)
1-3 µm Ni / 4-8 µm Sn
Estructura de capas del contacto del conector (híbrido)
  • 플러그 접점의 레이어 구조:
    • 재질:
      Ni
    • 레이어 강도:
      • 최소:
        1 µm
      • 최대:
        3 µm
    • 재질:
      Sn
    • 레이어 강도:
      • 최소:
        4 µm
      • 최대:
        8 µm
  • 하이브리드 콤포넌트:
    Signal
플러그 접점의 레이어 구조 (신호)
1-3 µm Ni / 4-8 µm Sn
Tensión nominal para clase de sobretensión / grado de polución II/2 (híbrido)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    320 V
과전압 등급/오염 심각도 II/2에 대한 정격 전압 (신호)
320 V
과전압 Class 정격 전압 / 오염 심각도 수준 III/2(하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    160 V
과전압 등급/오염 심각도 III/2에 대한 정격 전압 (신호)
160 V
Névleges feszültség túlfeszültségű osztály/III/3. szennyezés súlyossága (hibrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    160 V
과전압 등급/오염 심각도 III/3에 대한 정격 전압 (신호)
160 V
Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (híbrido)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    2,5 kV
과전압 등급/오염 심각도 II/2에 대한 정격 충격 전압 (신호)
2.5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (híbrido)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
2.5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (híbrido)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    2,5 kV
과전압 등급/오염 심각도 III/3에 대한 정격 충격 전압 (신호)
2.5 kV
Corriente nominal, número de polos (Tu=40 °C) (híbrido)
  • 하이브리드 콤포넌트:
    Signal
  • 최소:
    12,7 A
Rated current, number of poles (Tu=20°C) (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 최소:
    14,2 A
단시간 내전류 용량 (하이브리드)
  • 단시간 내전류 저항:
    3 x 1s, 80 A
  • 하이브리드 콤포넌트:
    Signal
단시간 내전류 저항 (신호)
3 x 1s, 80 A
연면 거리 (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 최소:
    4,38 mm
Ligne d’air (hybride)
  • 하이브리드 콤포넌트:
    Signal
  • 최소:
    3,6 mm
Tension nominale (groupe d'utilisation B / CSA) (Hybride)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    300 V
정격 전압(사용 그룹 B / CSA) (신호)
300 V
Tension nominale (groupe d'utilisation C / CSA) (Hybride)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    50 V
정격 전압(사용 그룹 C / CSA) (신호)
50 V
정격 전류(사용 그룹 B / CSA) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    9 A
정격 전류 (사용 그룹 B / CSA) (신호)
9 A
정격 전류(사용 그룹 C / CSA) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    9 A
정격 전류 (사용 그룹 C / CSA) (신호)
9 A
정격 전류(사용 그룹 D / CSA) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    9 A
정격 전류 (사용 그룹 D / CSA) (신호)
9 A
정격 전압 (사용 그룹 B / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    300 V
정격 전압(사용 그룹 B / UL 1059] (신호)
300 V
정격 전압 (사용 그룹 C / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    50 V
정격 전압(사용 그룹 C / UL 1059] (신호)
50 V
정격 전압 (사용 그룹 D / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
정격 전류 (사용 그룹 B / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    5 A
정격 전류 (사용 그룹 B / UL 1059) (신호)
5 A
정격 전류 (사용 그룹 C / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    5 A
정격 전류 (사용 그룹 C / UL 1059) (신호)
5 A
정격 전류 (사용 그룹 D / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal

중요 참고 사항

Conformité IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Remarques
  • 기술 사양은 전원 접점 참조
  • 신호 접점의 기술 데이터: 50V / 5A, 탈피 길이: 8mm
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 직경 사양: P1=7.62 mm; P2=3.81 mm
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • MFX 및 MSFX: X= 중간 플랜지의 위치(예: MF2, MSF3)
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
