UR20-FBC-CC-TSN

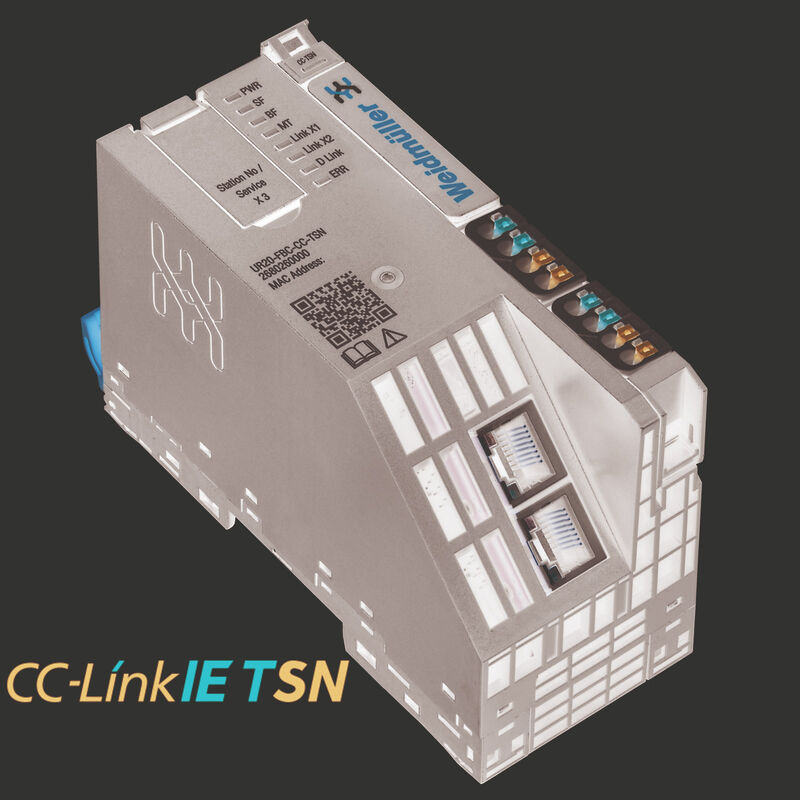

Produktbild
Abbildung ähnlich
UR20-FBC-CC-TSN

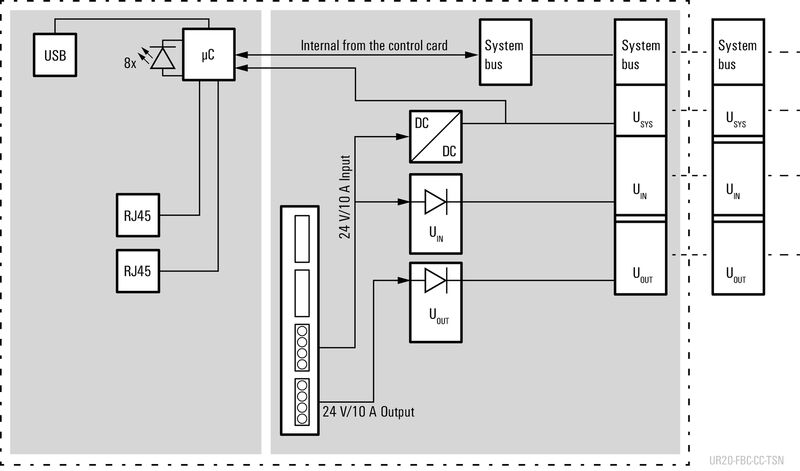

Blockschaltbild
UR20-FBC-CC-TSN

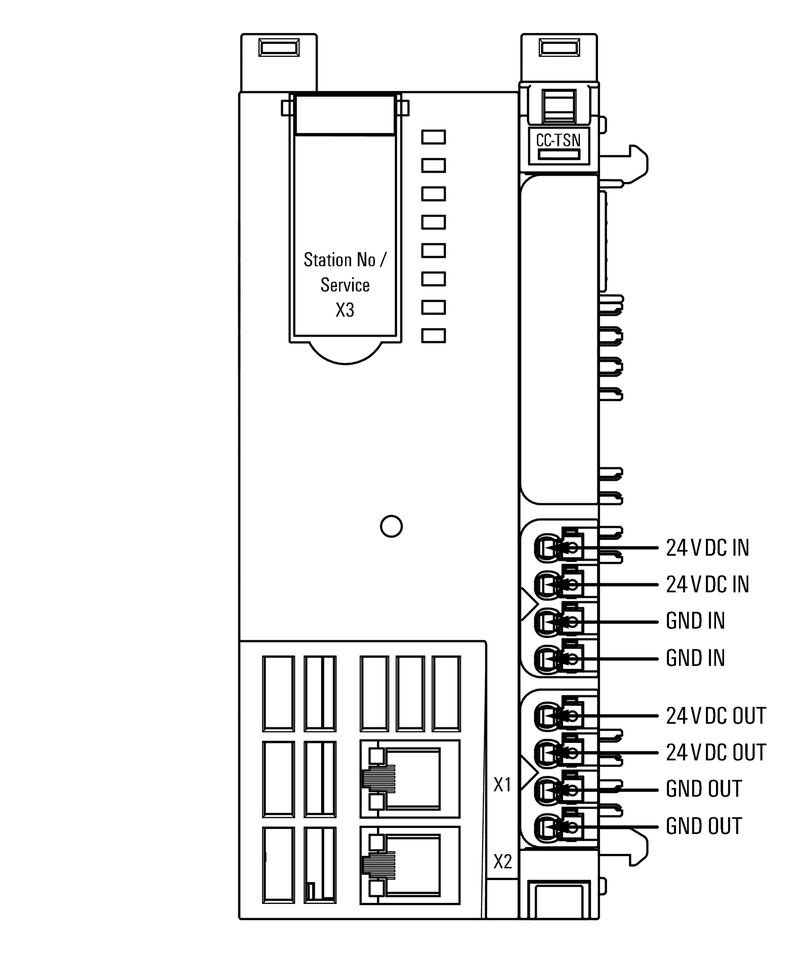

Anschlussbild
UR20-FBC-CC-TSN
Begriffserklärung

UR20-FBC-CC-TSN

Remote-IO-Feldbus-Koppler, IP20, CC-Link IE TSN

Art.-Nr. 2680260000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Software Support Produkt Downloads
Zubehör 7 Verwandte Artikel 16
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Anschlussdaten Allgemeine Daten Versorgung Systemdaten Wichtiger Hinweis Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197
Zertifikat-Nr. (cULusEX)
E223527

Allgemeine Bestelldaten

Ausfuehrung
Remote-IO-Feldbus-Koppler, IP20, CC-Link IE TSN
Best.-Nr.
2680260000
Art
UR20-FBC-CC-TSN
GTIN (EAN)
4050118702316
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
76 mm
Tiefe (inch)
2,992 inch
Höhe
120 mm
Höhe (inch)
4,724 inch
Breite
52 mm
Breite (inch)
2,047 inch
Befestigungsmaß Höhe
120 mm
Nettogewicht
210 g

Temperaturen

Lagertemperatur
-40 °C ... +85 °C
Betriebstemperatur
-20 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
98e19a7e-033b-4e68-93e3-c47b30de875e
Produktspezifischer CO2-Fußabdruck
  • Von der Wiege bis zum Werkstor:
    19.187 kg CO2 eq.

Anschlussdaten

Anschlussart
PUSH IN
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26

Allgemeine Daten

Brennbarkeitsklasse nach UL 94
V-0
Luftdruck (Betrieb)
≥ 795 hPa (Höhe ≤ 2000 m)  gem. DIN EN 61131-2
Luftdruck (Lagerung)
1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m)  gem. DIN EN 61131-2
Luftdruck (Transport)
1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m)  gem. DIN EN 61131-2
Luftfeuchtigkeit (Betrieb)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Lagerung)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Transport)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Prüfspannung
500 V
Schock
15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27
Tragschiene
TS 35
Verschmutzungsgrad
2
Vibrationsfestigkeit
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6
Überspannungskategorie
II

Versorgung

Assorbimento di corrente da Isistip.
140 mA
Corriente de alimentación para IENTRADA (línea de corriente de entrada) , máx.
10 A
Feed current for IOUT (output current path) , max.
10 A
Tensione di alimentazione per uscite
24 V DC +20 %/ -15 %
Tápfeszültség
24 V DC +20 %/ -15 %
über den Systembus
공급 전압 시스템 및 입력
24 V DC +20 %/ -15 %

Systemdaten

Anslutning
2x RJ45-Steckverbinder
Diagnosedaten
3.008 Byte
Fältbussprotokoll
CC-Link IE TSN
Galvanic isolation
DC 500 V zwischen Strompfaden
Interface
u-remote Systembus
maks. liczba modułów
64
Module type
Buskoppler
Parameter data
4 kByte
Process data
1.024 Byte
Transmission speed of system bus, max.
48 Mbit/s
Överföringshastighet för fältbuss, max.
1 Gbit/s
Интерфейс настройки конфигурации
Micro USB 2.0

Wichtiger Hinweis

Produkthinweis
Das passende Abschlusskit ist im Lieferumfang des Feldbuskopplers enthalten.

Produktbilder

Bildüberschrift-02

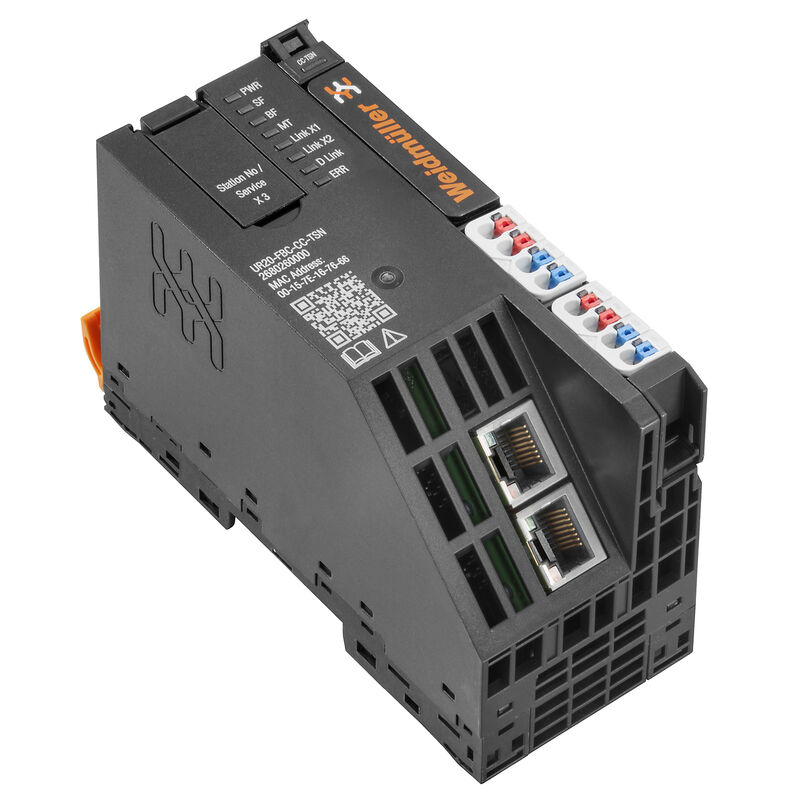

Produktbild
Bildunterschrift-02
Abbildung ähnlich

Klassifikationen

ETIM 8.0
EC001603
ETIM 9.0
EC001603
ETIM 10.0
EC001603
ECLASS 14.0
27-24-26-07
ECLASS 15.0
27-24-26-07
