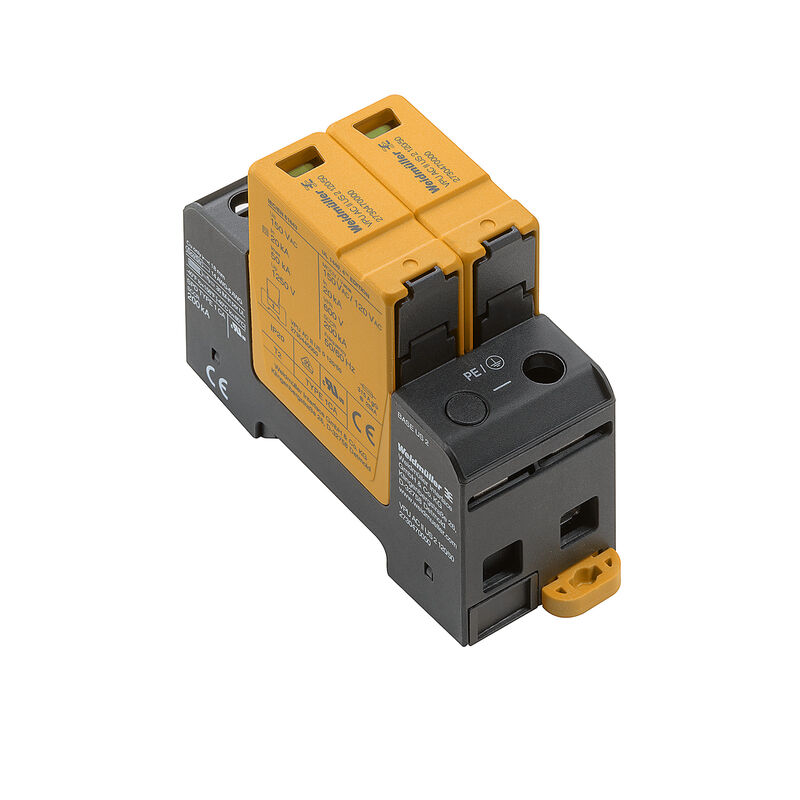

VPU AC II US 2 120/50
VPU AC II US 2 120/50
Simbolo elettrico
Schematic circuit diagram

VPU AC II US 2 120/50

Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, Monofase, TN-S

N. articolo 2730470000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Parti di ricambio 2 Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di dimensionamento UL Dati di collegamento serraggio remoto Dati generali Isolamento secondo EN 50 178 Dati nominali IEC / EN Dati di collegamento Dati elettrici Dati generali Ratings IECEx/ATEX/cUL Garanzia Classificazioni

Omologazioni

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E354261

Dati generali per l’ordinazione

Version
Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, Monofase, TN-S
Référence
2730470000
Type
VPU AC II US 2 120/50
GTIN (EAN)
4050118807639
수량
1 Pieza

Dimensioni e pesi

Profundidad
68 mm
Profondità (pollici)
2,677 inch
Profondità inclusa guida DIN
76 mm
Height
90 mm
Altezza (pollici)
3,543 inch
Width
36 mm
Larghezza (pollici)
1,417 inch
Rögzítési méret - magasság
75 mm
Peso netto
243 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura ambiente
-40 °C…85 °C
Operating temperature
-40 °C...85 °C
Humidity
5 - 95% de humedad rel.

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati di dimensionamento UL

Temperatura ambiente (operativa), max.
85 °C
Tensione nominale UN
120 V
VPR (N-PE)
600 V
MCOV (L-PE)
150 V
MCOV (L/N-PE)
150 V
MCOV (N-PE)
150 V
SCCR
200 kA
In
20 kA
Categoria
SPD TYPE 1
Sezione di collegamento AWG, min.
AWG 14
Sezione di collegamento AWG, max.
AWG 6
Temperatura ambiente (di funzionamento), min.
-40 °C
MODE
all modes
VPR (L-N)
1.000 V
VPR (L-PE)
600 V
Tipo di tensione
AC
Reti di energia UL
Split-Phase

Dati di collegamento serraggio remoto

Tipo di collegamento
PUSH IN

Dati generali

Altitudine di esercizio
≤ 4000 m
Classe d'infiammabilità UL 94
V-0
Colori
arancione
nero
Forma
Custodie portacomponenti; 2 TE
Insta IP20
Grado di protezione
IP20 installato
Guida equipaggiata
TS 35
Indicatore ottico di funzionamento
verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
Segmento
Ripartizione di energia
Versione
Surge protection

Isolamento secondo EN 50 178

Classe di sovratensione
III
Grado di lordura
2

Dati nominali IEC / EN

Campo di frequenze, max.
60 Hz
Campo di frequenze, min.
50 Hz
Classe a norma IEC 61643-11
Tipo II
Classe di prescrizionesecondo EN 61643-11
T2
T3
Contatto di segnalazione
No
Coordinamento energetico
Tipo II
Tipo III
Corrente di fuga in Un
0,4 mA
Corrente di scarica Imax. (8/20 µs) (N-PE)
50 kA
Corrente di scarica Imax. (8/20µs) filo-PE
50 kA
Corrente di scarica In (8/20 µs) filo-PE
20 kA
Corrente di scarica In (8/20 µs) N-PE
20 kA
Follow-on current extinguishing capability Ifi
Nessuna corrente di rete residua da considerare
Kurzschlussfestigkeit ISCCR
50 kA
Livello di protezione Up con IN (L/N-PE)
≤ 1,25 kV
Norme
IEC 61643-11
EN 61643-11
UL 1449
NFPA 79
Numero di poli
2
Prefusibile integrato
No
Protezione
Nessun fusibile necessario ≤ 315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Rete a bassa tensione
Monofase
TN-S
Sovratensione temporanea - TOV
229 V
Tempo di reazione / tempo di fallback
≤ 25 ns
Tensione nominale (AC)
120 V
Tensione permanente massima, Uc (AC)
150 V
Tipo di tensione
AC
Tipo SPD
T2

Dati di collegamento

Lunghezza di spellatura
18 mm
Tecnica di collegamento cavi
Collegamento a vite
Tipo di collegamento
Collegamento a vite
Lunghezza di spellatura, collegamento di dimensionamento
18 mm
Coppia di serraggio, min.
3 Nm
Utahovací moment, max.
4,5 Nm
Sección de embornado, conexión nominal
16 mm²
Plage de serrage, min.
1,5 mm²
Zakres zaciskania, maks.
35 mm²
Ledardiameter, AWG, min.
AWG 16
Wire connection cross section AWG, max.
AWG 2
Wire cross-section, solid, min.
1,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
35 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, flessibile, max.
25 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
2,5 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
35 mm²
Sezione di collegamento, semirigida, min.
1,5 mm²
Sezione di collegamento, semirigida, max.
35 mm²

Dati elettrici

Tipo di tensione
AC

Dati generali

Numero di poli
2
Grado di protezione
IP20 installato
Colori
arancione
nero

Ratings IECEx/ATEX/cUL

N° Certificato (cULus)
E354261

Garanzia

Periodo
5 anni

Classificazioni

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
